FL86STH-IP65 - Шаговые двигатели IP65
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 130 |
| Максимальное осевое усилие (Н) | 36 |
| Диэлектрическая прочность | 900 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
| Класс IP | IP65 |
Стандартные модели
| Характеристика | Модель |
|---|---|
| FL86STH126-7004A-IP65 | |
| Ток (А) | 7 |
| Сопротивление (Ом) | 0.48 |
| Индуктивность (мГн) | 4.4 |
| Удерживающий крутящий момент (Н·м) | 9 |
| Фиксирующий крутящий момент (Н·м) | 0.4 |

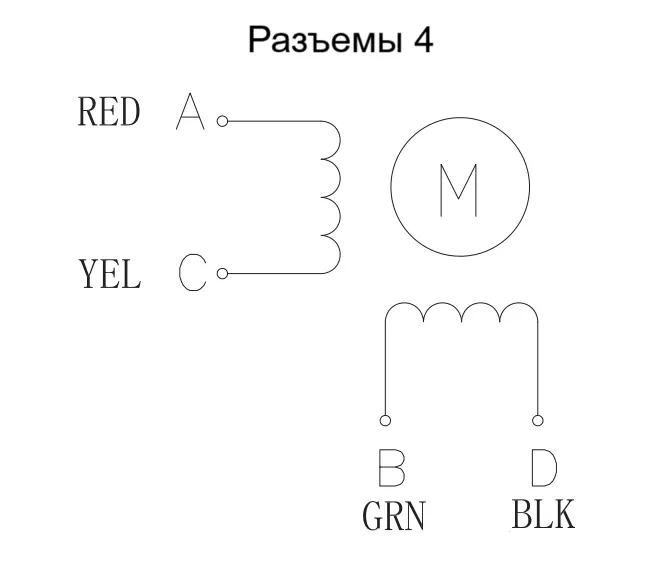

| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 3000 |
| Масса (кг) | 3.95 |
| Длина (мм) | 127.0 |
FL86STH126-7004A-IP65
| Ток (А) | 7 |
| Сопротивление (Ом) | 0.48 |
| Индуктивность (мГн) | 4.4 |
| Удерживающий крутящий момент (Н·м) | 9 |
| Фиксирующий крутящий момент (Н·м) | 0.4 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 3000 |
| Масса (кг) | 3.95 |
| Длина (мм) | 127.0 |
Общее описание
Модель FL86STH-IP65 представляет собой шаговый двигатель в пылевлагозащищенном исполнении. Ключевые технические параметры включают стандартный угол шага 1.8° с точностью ±5%, минимальный радиальный (0.02 мм) и осевой (0.08 мм) люфт. Конструкция двигателя обладает повышенной прочностью, обеспечивая устойчивость к радиальным нагрузкам до 130 Н и значительным осевым нагрузкам до 36 Н.
Конструктивные особенности двигателя, такие как высший класс защиты корпуса (IP65), класс изоляции обмоток (Класс Б) и усиленная проверка диэлектрической прочностью 900 VAC, гарантируют его надежную работу в экстремальных условиях повышенной запыленности и влажности. Широкий диапазон рабочих температур (от -20°C до +50°C) и мощные электрические параметры позволяют использовать устройство в высоконагруженных промышленных системах автоматизации, где критически важны максимальный крутящий момент, исключительная надежность и точность позиционирования.
