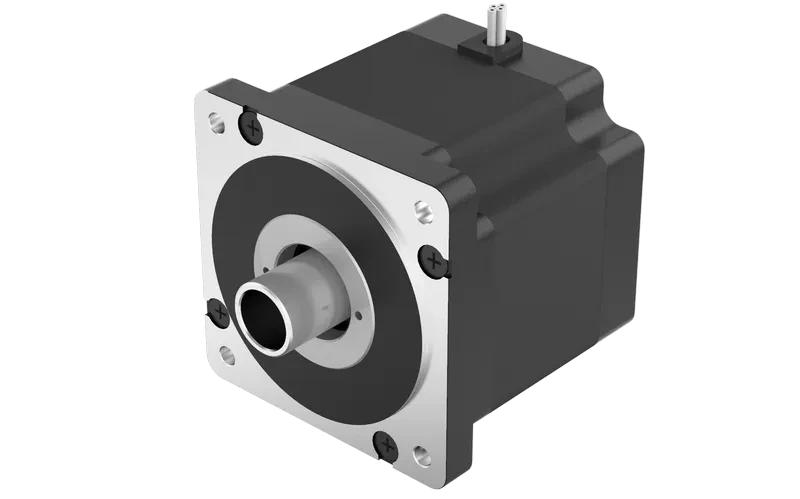

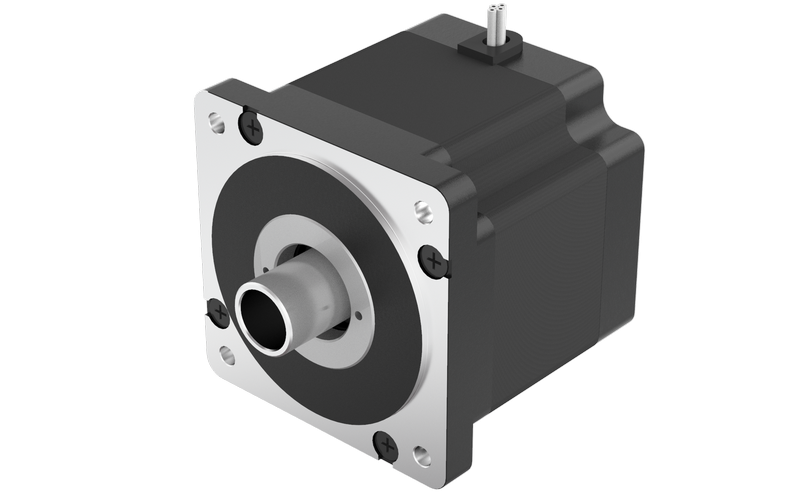

FL86STH - Шаговые двигатели с полым валом
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 220 |
| Максимальное осевое усилие (Н) | 60 |
| Диэлектрическая прочность | 1200 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |||||
|---|---|---|---|---|---|---|
| FL86STH80-4208B-H (однополярный) | FL86STH80-4208A (параллельный) | FL86STH80-4208B-H (рядный) | FL86STH118-4208B-H (однополярный) | FL86STH118-4208B-H (параллельный) | FL86STH118-4208B-H (рядный) | |
| Ток (А) | 4.2 | 6 | 3 | 4.2 | 6 | 3 |
| Сопротивление (Ом) | 0.8 | 0.4 | 1.6 | 1.2 | 0.6 | 2.4 |
| Индуктивность (мГн) | 3.5 | 3.5 | 14 | 66.5 | 6.5 | 26 |
| Удерживающий крутящий момент (Н·м) | 3.3 | 4.5 | 4.5 | 6 | 8.5 | 8.5 |
| Фиксирующий крутящий момент (Н·м) | 0.12 | 0.12 | 0.12 | 0.24 | 0.24 | 0.24 |

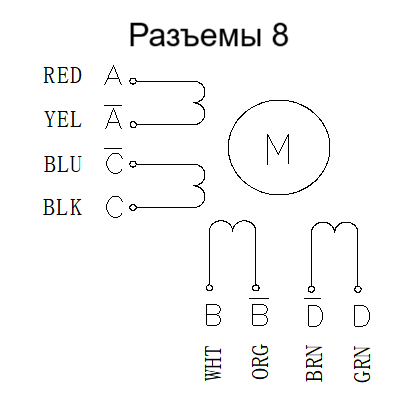

| Количество выводных контактов | 8 | 8 | 8 | 8 | 8 | 8 |
| Инерция ротора (г·см²) | 1400 | 1400 | 1400 | 2700 | 2700 | 2700 |
| Масса (кг) | 2.3 | 2.3 | 2.3 | 3.8 | 3.8 | 3.8 |

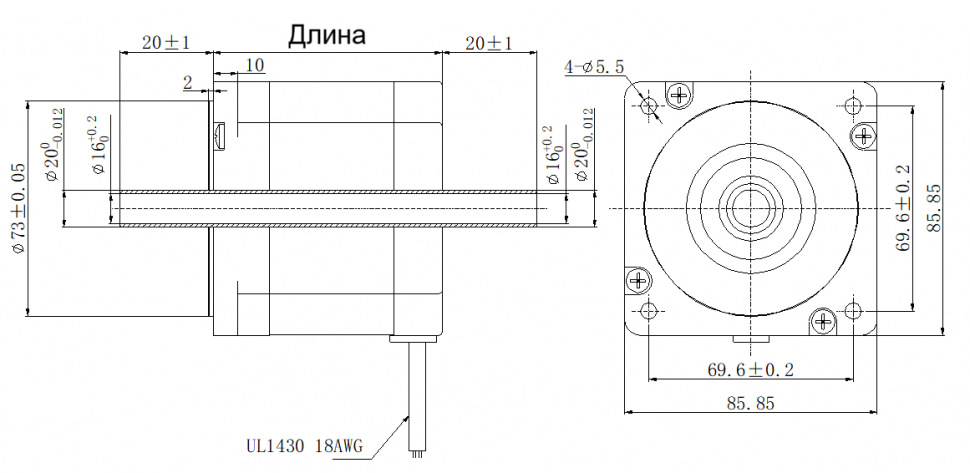

| Длина (мм) | 77.0 | 77.0 | 77.0 | 114.0 | 114.0 | 114.0 |
FL86STH80-4208B-H (однополярный)
| Ток (А) | 4.2 |
| Сопротивление (Ом) | 0.8 |
| Индуктивность (мГн) | 3.5 |
| Удерживающий крутящий момент (Н·м) | 3.3 |
| Фиксирующий крутящий момент (Н·м) | 0.12 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 1400 |
| Масса (кг) | 2.3 |
| Длина (мм) | 77.0 |
FL86STH80-4208A (параллельный)
| Ток (А) | 6 |
| Сопротивление (Ом) | 0.4 |
| Индуктивность (мГн) | 3.5 |
| Удерживающий крутящий момент (Н·м) | 4.5 |
| Фиксирующий крутящий момент (Н·м) | 0.12 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 1400 |
| Масса (кг) | 2.3 |
| Длина (мм) | 77.0 |
FL86STH80-4208B-H (рядный)
| Ток (А) | 3 |
| Сопротивление (Ом) | 1.6 |
| Индуктивность (мГн) | 14 |
| Удерживающий крутящий момент (Н·м) | 4.5 |
| Фиксирующий крутящий момент (Н·м) | 0.12 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 1400 |
| Масса (кг) | 2.3 |
| Длина (мм) | 77.0 |
FL86STH118-4208B-H (однополярный)
| Ток (А) | 4.2 |
| Сопротивление (Ом) | 1.2 |
| Индуктивность (мГн) | 66.5 |
| Удерживающий крутящий момент (Н·м) | 6 |
| Фиксирующий крутящий момент (Н·м) | 0.24 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 2700 |
| Масса (кг) | 3.8 |
| Длина (мм) | 114.0 |
FL86STH118-4208B-H (параллельный)
| Ток (А) | 6 |
| Сопротивление (Ом) | 0.6 |
| Индуктивность (мГн) | 6.5 |
| Удерживающий крутящий момент (Н·м) | 8.5 |
| Фиксирующий крутящий момент (Н·м) | 0.24 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 2700 |
| Масса (кг) | 3.8 |
| Длина (мм) | 114.0 |
FL86STH118-4208B-H (рядный)
| Ток (А) | 3 |
| Сопротивление (Ом) | 2.4 |
| Индуктивность (мГн) | 26 |
| Удерживающий крутящий момент (Н·м) | 8.5 |
| Фиксирующий крутящий момент (Н·м) | 0.24 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 2700 |
| Масса (кг) | 3.8 |
| Длина (мм) | 114.0 |

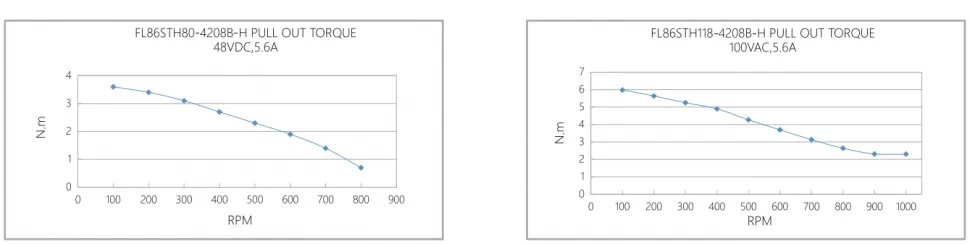

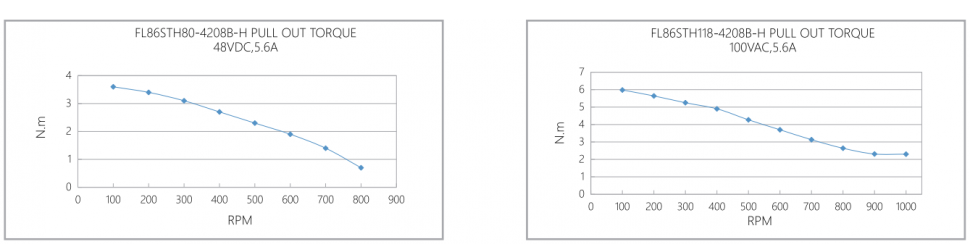

Общее описание
Модель FL86STH представляет собой шаговый двигатель с полым валом. Ключевые технические параметры включают стандартный угол шага 1.8° с высокой точностью ±5%, удерживающий момент до 8.5 Н·м и номинальный ток до 6 А в зависимости от конфигурации подключения обмоток (однополярное, параллельное, последовательное). Конструкция обеспечивает минимальный радиальный (0.02 мм) и осевой (0.08 мм) люфт, а также способность выдерживать значительные радиальные нагрузки до 220 Н и осевые до 60 Н.
Конструктивные особенности двигателя, такие как высокий класс изоляции (Класс Б) и повышенная диэлектрическая прочность 1200 VAC, обеспечивают его надежную работу в мощных промышленных системах управления. Широкий диапазон рабочих температур (от -20°C до +50°C), стабильные электрические параметры и гибкость в выборе схемы подключения позволяют использовать устройство в ответственных и высоконагруженных автоматизированных системах, где требуются высокая точность позиционирования и исключительная надежность.
