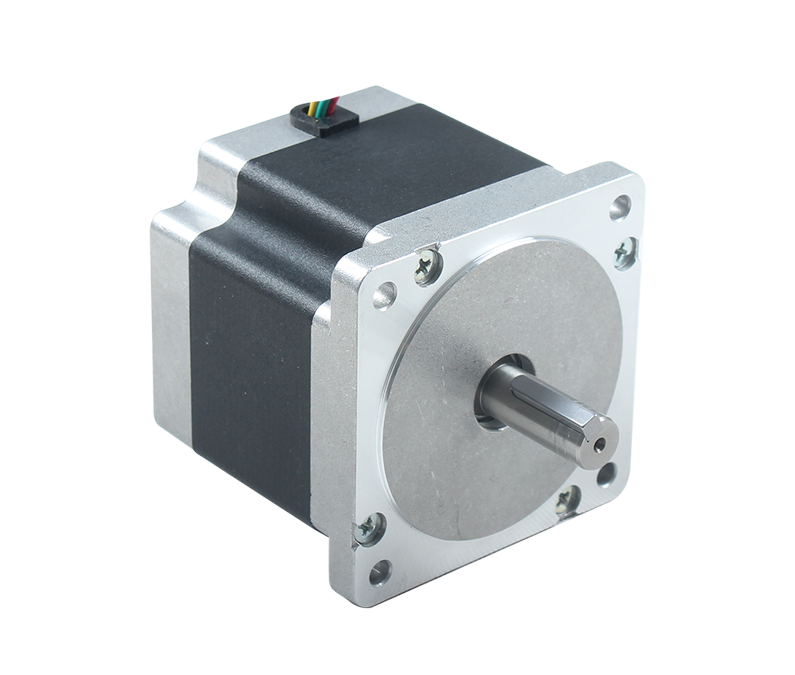

FL86STD - Шаговые двигатели серии STD
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 130 |
| Максимальное осевое усилие (Н) | 36 |
| Диэлектрическая прочность | 900 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL86STD80-6004AK | FL86STD118-6004AK | |
| Ток (А) | 6 | 6 |
| Сопротивление (Ом) | 0.39 | 0.55 |
| Индуктивность (мГн) | 3 | 6 |
| Удерживающий крутящий момент (Н·м) | 4.5 | 8.5 |
| Фиксирующий крутящий момент (Н·м) | 0.12 | 0.24 |

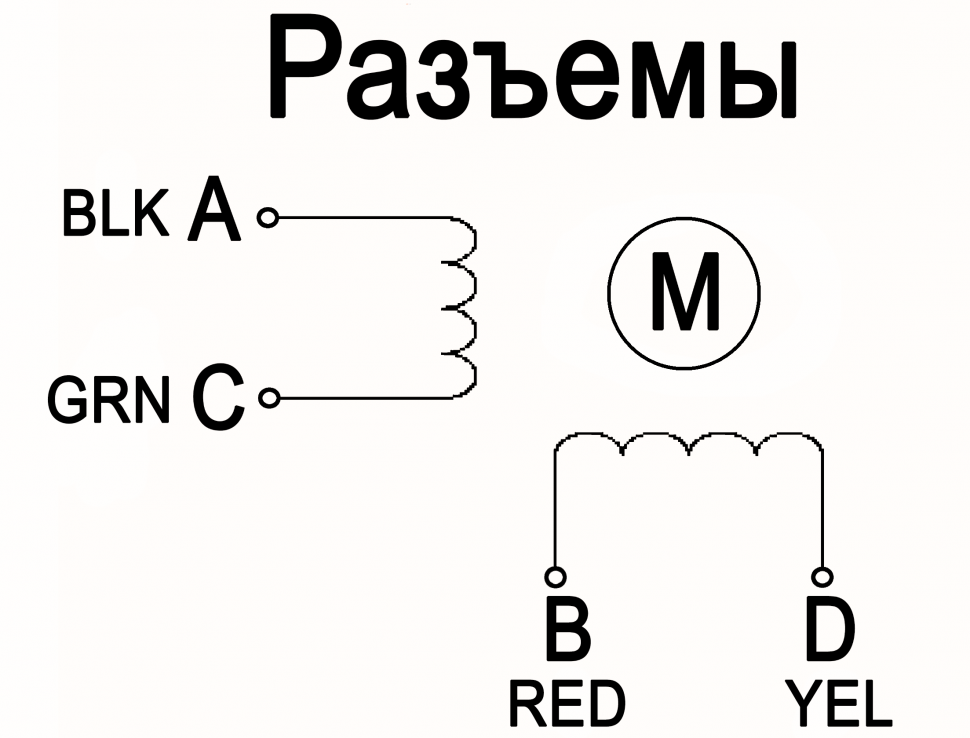

| Количество выводных контактов | 4 | 4 |
| Инерция ротора (г·см²) | 1400 | 2700 |
| Масса (кг) | 2.3 | 3.8 |

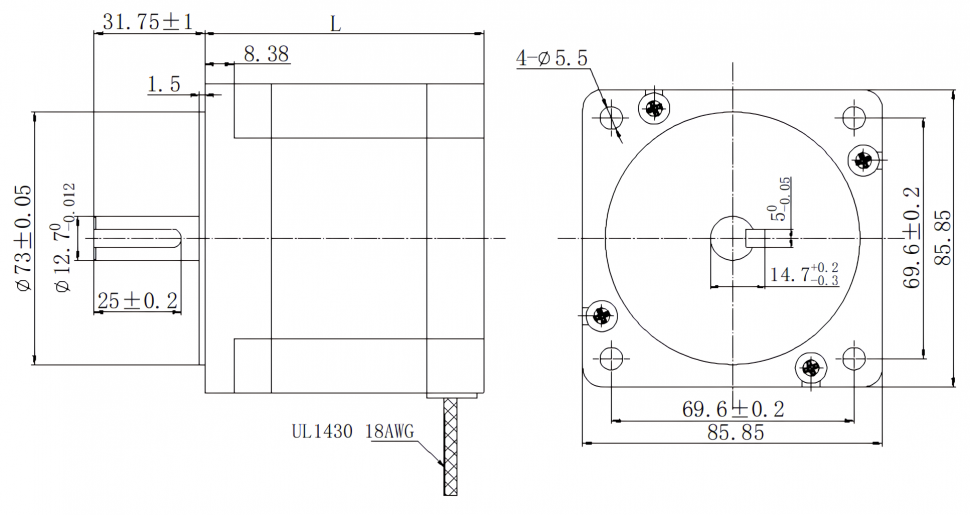

| Длина (мм) | 75.0 | 112.0 |
FL86STD80-6004AK
| Ток (А) | 6 |
| Сопротивление (Ом) | 0.39 |
| Индуктивность (мГн) | 3 |
| Удерживающий крутящий момент (Н·м) | 4.5 |
| Фиксирующий крутящий момент (Н·м) | 0.12 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 1400 |
| Масса (кг) | 2.3 |
| Длина (мм) | 75.0 |
FL86STD118-6004AK
| Ток (А) | 6 |
| Сопротивление (Ом) | 0.55 |
| Индуктивность (мГн) | 6 |
| Удерживающий крутящий момент (Н·м) | 8.5 |
| Фиксирующий крутящий момент (Н·м) | 0.24 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 2700 |
| Масса (кг) | 3.8 |
| Длина (мм) | 112.0 |
Общее описание
Модель FL86STD представляет собой шаговый двигатель серии STD. Ключевые технические параметры включают стандартный угол шага 1.8° с точностью ±5%, минимальный радиальный (0.02 мм) и осевой (0.08 мм) люфт. Конструкция двигателя обеспечивает устойчивость к высоким радиальным нагрузкам до 130 Н и осевым до 36 Н. Конструктивные особенности двигателя, такие как класс изоляции обмоток (Класс Б) и усиленная проверка диэлектрической прочностью 900 VAC, обеспечивают его надежную работу. Широкий диапазон рабочих температур (от -20°C до +50°C) и стабильные электрические параметры позволяют использовать устройство в мощных системах автоматизации, где требуются высокий крутящий момент, надежность и точность позиционирования.
