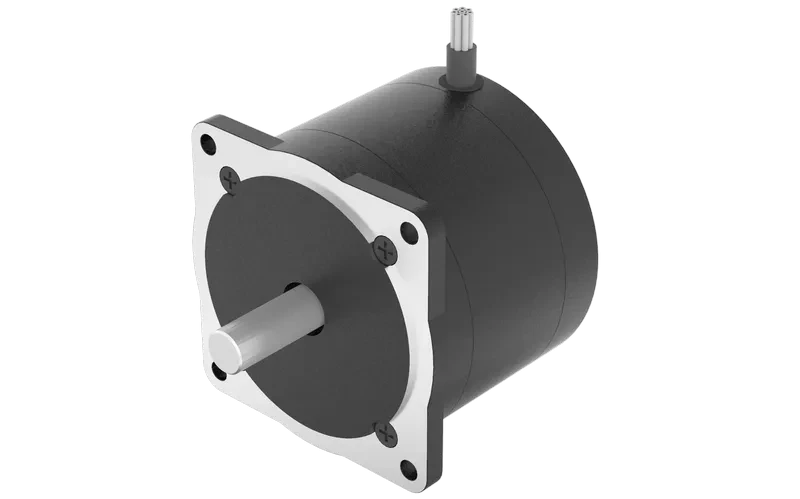

FL86ST - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 220 |
| Максимальное осевое усилие (Н) | 60 |
| Диэлектрическая прочность | 820 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | ||
|---|---|---|---|
| FL86ST67-2808AH | FL86ST94-2808AH | FL86ST125-3508AH | |
| Ток (А) | 2.8 | 2.8 | 3.5 |
| Сопротивление (Ом) | 1.3 | 1.7 | 1.42 |
| Индуктивность (мГн) | 5.1 | 7.7 | 7.9 |
| Удерживающий крутящий момент (Н·м) | 2.8 | 4.8 | 7.6 |
| Фиксирующий крутящий момент (Н·м) | 0.12 | 0.18 | 0.23 |

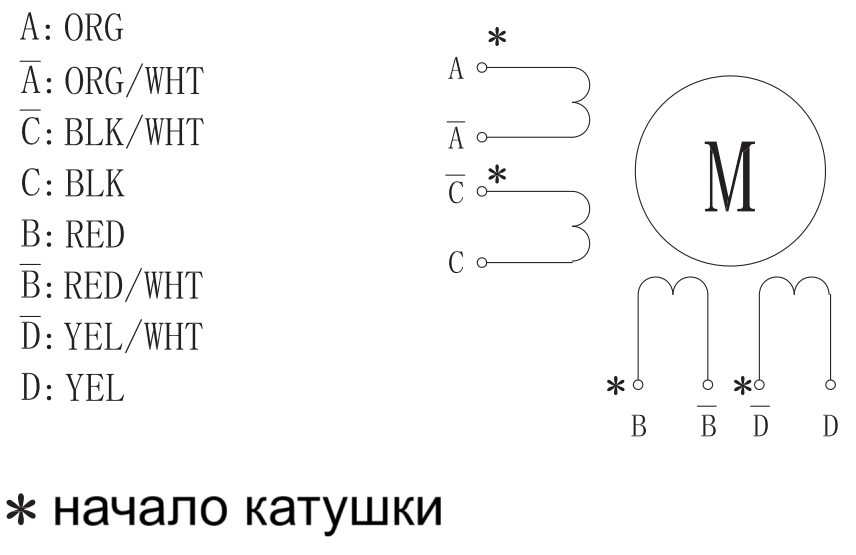

| Количество выводных контактов | 8 | 8 | 8 |
| Инерция ротора (г·см²) | 660 | 1200 | 1800 |
| Масса (кг) | 1.6 | 2.4 | 3.6 |

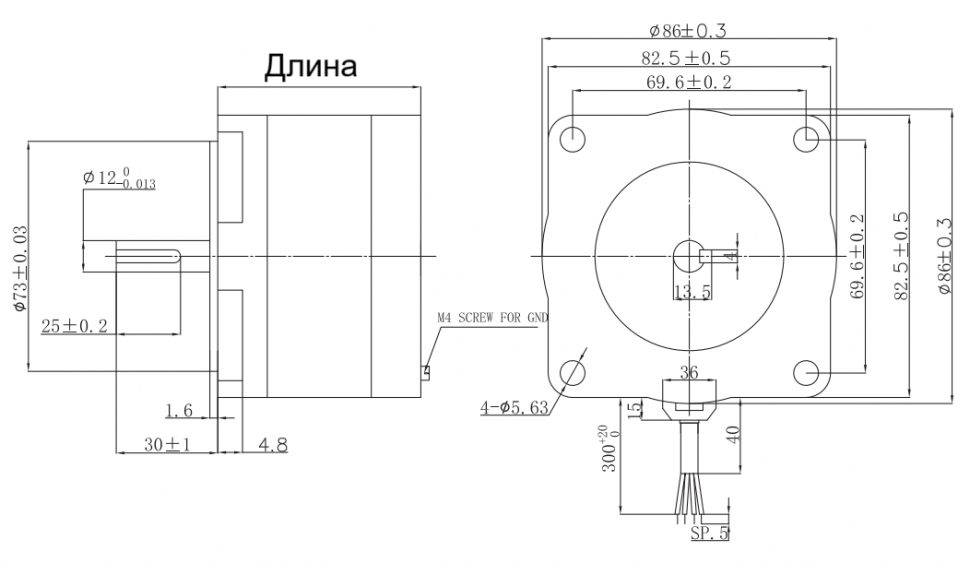

| Длина (мм) | 67.0 ± 1.0 | 94.0 ± 1.0 | 125.0 ± 1.0 |
| Номинальная мощность (Вт) | 3.64 | 4.76 | 4.97 |
FL86ST67-2808AH
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 1.3 |
| Индуктивность (мГн) | 5.1 |
| Удерживающий крутящий момент (Н·м) | 2.8 |
| Фиксирующий крутящий момент (Н·м) | 0.12 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 660 |
| Масса (кг) | 1.6 |
| Длина (мм) | 67.0 ± 1.0 |
| Номинальная мощность (Вт) | 3.64 |
FL86ST94-2808AH
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 1.7 |
| Индуктивность (мГн) | 7.7 |
| Удерживающий крутящий момент (Н·м) | 4.8 |
| Фиксирующий крутящий момент (Н·м) | 0.18 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 1200 |
| Масса (кг) | 2.4 |
| Длина (мм) | 94.0 ± 1.0 |
| Номинальная мощность (Вт) | 4.76 |
FL86ST125-3508AH
| Ток (А) | 3.5 |
| Сопротивление (Ом) | 1.42 |
| Индуктивность (мГн) | 7.9 |
| Удерживающий крутящий момент (Н·м) | 7.6 |
| Фиксирующий крутящий момент (Н·м) | 0.23 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 1800 |
| Масса (кг) | 3.6 |
| Длина (мм) | 125.0 ± 1.0 |
| Номинальная мощность (Вт) | 4.97 |
Общее описание

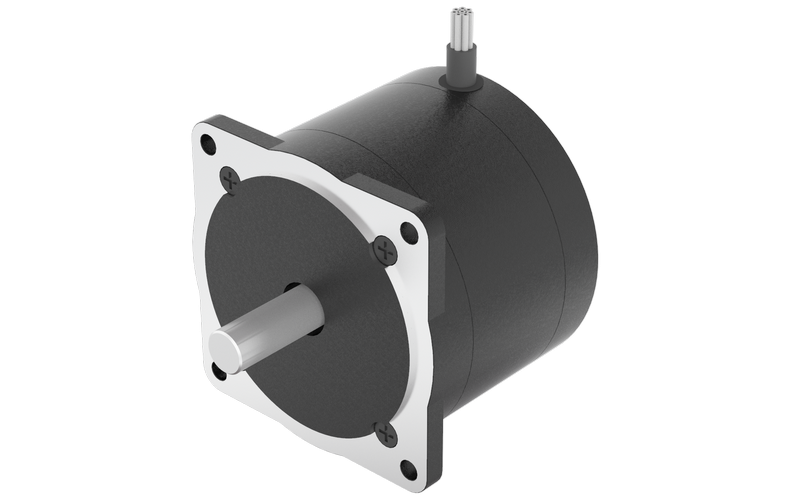

Модель FL86ST представляет собой мощный гибридный шаговый двигатель. Ключевые технические параметры включают угол шага 1.8° с точностью ±5%, работу с номинальным током до 3.5 А и высокий удерживающий момент до 7.6 Н·м. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, повышенная диэлектрическая прочность 820 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C, наличие 8 выводных контактов и несколько вариантов длины корпуса позволяют использовать устройство в требовательных промышленных приложениях, таких как станки с ЧПУ, автоматизированные линии и другое оборудование, требующее значительного крутящего момента и надежности.
