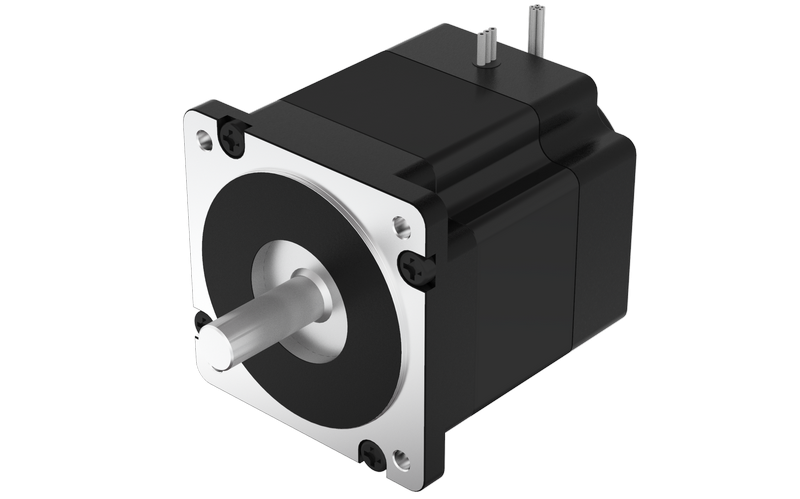

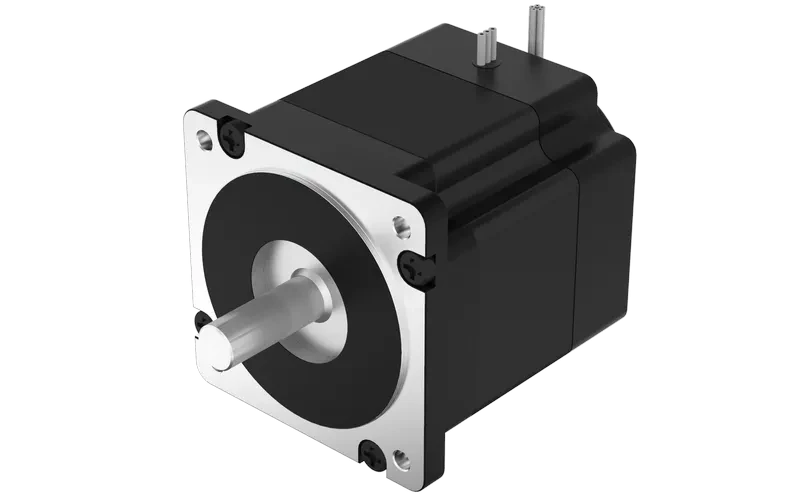

FL86BLC - Стандартные двигатели BLDC
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила (Н) | 220 |
| Макс. осевая сила (Н) | 45 |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL86BLC64 | FL86BLC77 | FL86BLC105 | FL86BLC125 | |
| Количество полюсов | 8 | 8 | 8 | 8 |
| Количество фаз | 3 | 3 | 3 | 3 |
| Номинальное напряжение (VDC) | 48 | 48 | 48 | 48 |
| Номинальный крутящий момент (мН·м) | 0.4 | 0.8 | 1.6 | 2.22 |
| Постоянный крутящий момент (мН·м) | 0.48 | 0.96 | 1.92 | 2.66 |
| Номинальная скорость (об/мин) | 3000 | 3000 | 3000 | 3000 |
| Номинальная мощность (Вт) | 130 | 250 | 500 | 700 |
| Пиковый крутящий момент (мН·м) | 1.2 | 2.4 | 4.8 | 6.66 |
| Ток (А) | 10 | 17 | 36 | 51 |
| Сопротивление (Ом) | 1 | 0.34 | 0.14 | 0.1 |
| Индуктивность (мГн) | 1.4 | 0.6 | 0.36 | 0.24 |
| Постоянная крутящего момента (мН·м/А) | 0.122 | 0.149 | 0.135 | 0.131 |
| Обратная ЭДС (Vrms/KRPM) | 9 | 11 | 10 | 9.7 |
| Инерция ротора (г·см²) | 400 | 800 | 1600 | 2400 |

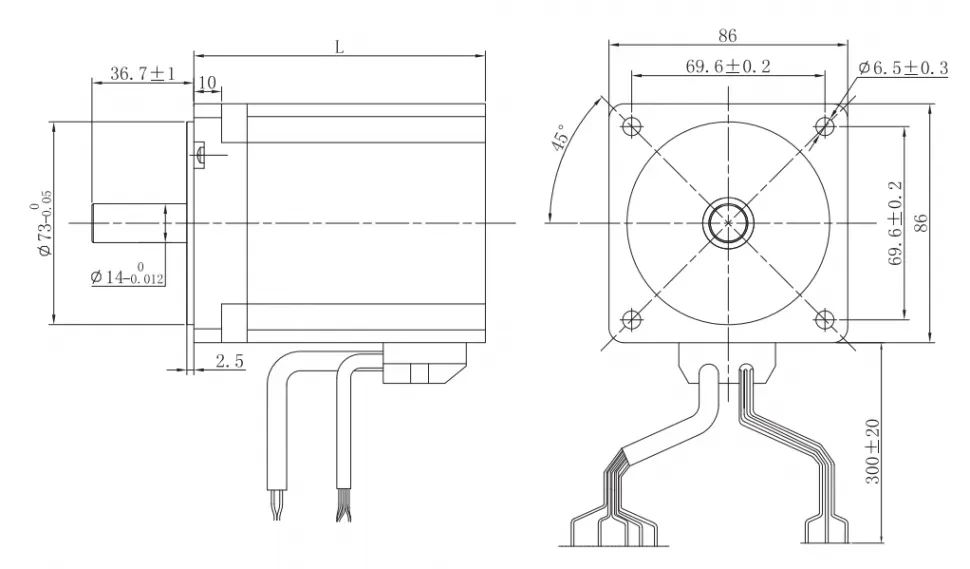

| Длина двигателя (мм) | 64.0 | 77.0 | 105.0 | 125.0 |
| Масса (кг) | 1.5 | 1.85 | 2.7 | 4 |
FL86BLC64
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (мН·м) | 0.4 |
| Постоянный крутящий момент (мН·м) | 0.48 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 130 |
| Пиковый крутящий момент (мН·м) | 1.2 |
| Ток (А) | 10 |
| Сопротивление (Ом) | 1 |
| Индуктивность (мГн) | 1.4 |
| Постоянная крутящего момента (мН·м/А) | 0.122 |
| Обратная ЭДС (Vrms/KRPM) | 9 |
| Инерция ротора (г·см²) | 400 |
| Длина двигателя (мм) | 64.0 |
| Масса (кг) | 1.5 |
FL86BLC77
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (мН·м) | 0.8 |
| Постоянный крутящий момент (мН·м) | 0.96 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 250 |
| Пиковый крутящий момент (мН·м) | 2.4 |
| Ток (А) | 17 |
| Сопротивление (Ом) | 0.34 |
| Индуктивность (мГн) | 0.6 |
| Постоянная крутящего момента (мН·м/А) | 0.149 |
| Обратная ЭДС (Vrms/KRPM) | 11 |
| Инерция ротора (г·см²) | 800 |
| Длина двигателя (мм) | 77.0 |
| Масса (кг) | 1.85 |
FL86BLC105
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (мН·м) | 1.6 |
| Постоянный крутящий момент (мН·м) | 1.92 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 500 |
| Пиковый крутящий момент (мН·м) | 4.8 |
| Ток (А) | 36 |
| Сопротивление (Ом) | 0.14 |
| Индуктивность (мГн) | 0.36 |
| Постоянная крутящего момента (мН·м/А) | 0.135 |
| Обратная ЭДС (Vrms/KRPM) | 10 |
| Инерция ротора (г·см²) | 1600 |
| Длина двигателя (мм) | 105.0 |
| Масса (кг) | 2.7 |
FL86BLC125
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (мН·м) | 2.22 |
| Постоянный крутящий момент (мН·м) | 2.66 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 700 |
| Пиковый крутящий момент (мН·м) | 6.66 |
| Ток (А) | 51 |
| Сопротивление (Ом) | 0.1 |
| Индуктивность (мГн) | 0.24 |
| Постоянная крутящего момента (мН·м/А) | 0.131 |
| Обратная ЭДС (Vrms/KRPM) | 9.7 |
| Инерция ротора (г·см²) | 2400 |
| Длина двигателя (мм) | 125.0 |
| Масса (кг) | 4 |
Электрическое соединение
| Tип | Цвет | Функции |
|---|---|---|
| UL1430 AWG24 | Красный | Vcc |
| Синий | U (Xu) | |
| Зеленый | V (Hv) | |
| Белый | W (Xw) | |
| Черный | Земля | |
| UL1332 AWG16 | Желтый | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |
