FL863P - Гибридные шаговые двигатели

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Угол шага 1.2°
Погрешность угла шага ±5%
Радиальный люфт 0.025 мм при 500 г
Осевой люфт 0.075 мм при 1000 г
Максимальное радиальное усилие (Н) 220
Максимальное осевое усилие (Н) 60
Диэлектрическая прочность 1200 VAC / 1s
Изоляционное сопротивление 100 MОм, 500 VDC
Колебание температуры -20°C~+50°C
Класс изоляции Класс Б

Стандартные модели

Характеристика Модель
FL863P67-01AW FL863P97-01AW FL863P97-02AW FL863P127-01AW FL863P127-02AW
Ток (А) 1.75 2 5.8 2.25 5.2
Сопротивление (Ом) 4.25 5.8 0.97 9 1.8
Индуктивность (мГн) 11 23 3.2 41 8
Удерживающий крутящий момент (Н·м) 2 4.52 4.52 6.78 6.78
Фиксирующий крутящий момент (Н·м) 0.08 0.15 0.15 0.26 0.26

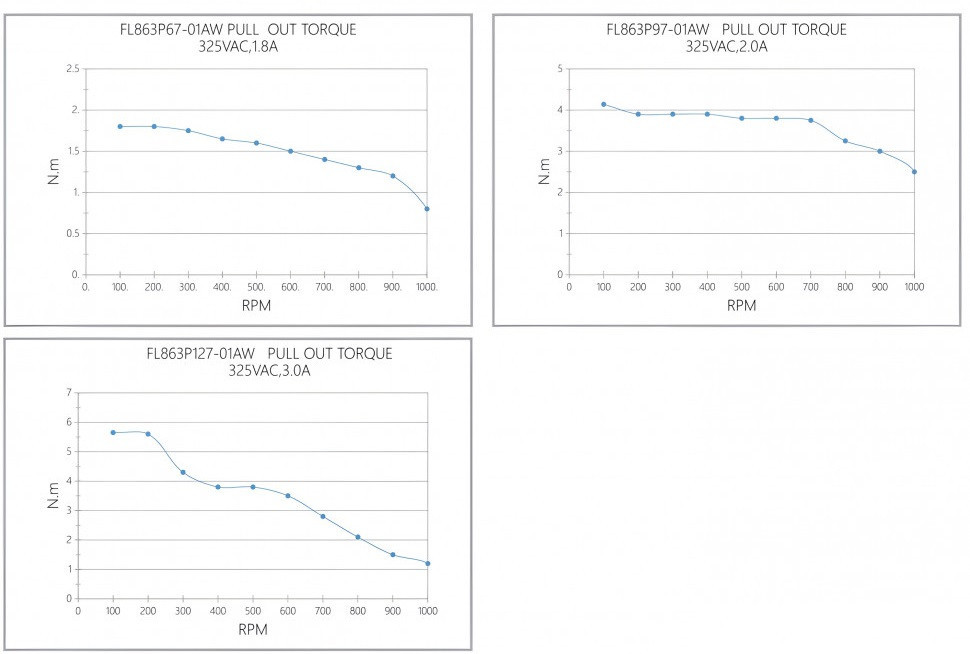

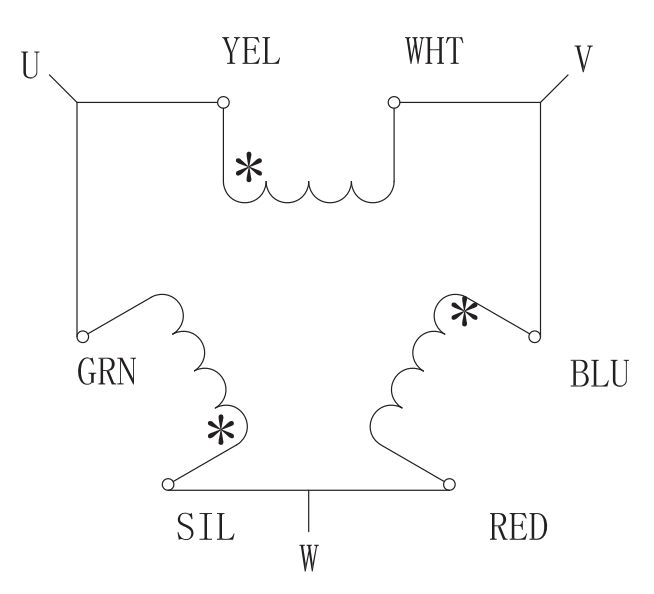

Количество выводных контактов 6 6 6 6 6
Инерция ротора (г·см²) 1120 2200 2200 3300 3300
Масса (кг) 1.65 2.7 2.7 3.8 3.8

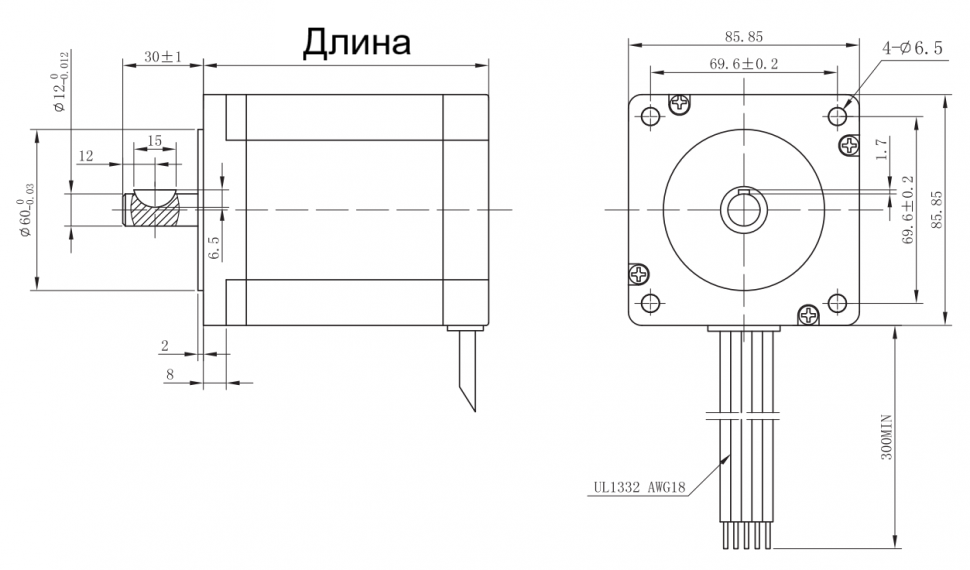

Длина (мм) 67.0 97.0 97.0 127.0 127.0

FL863P67-01AW

Ток (А) 1.75
Сопротивление (Ом) 4.25
Индуктивность (мГн) 11
Удерживающий крутящий момент (Н·м) 2
Фиксирующий крутящий момент (Н·м) 0.08
Количество выводных контактов 6
Инерция ротора (г·см²) 1120
Масса (кг) 1.65
Длина (мм) 67.0

FL863P97-01AW

Ток (А) 2
Сопротивление (Ом) 5.8
Индуктивность (мГн) 23
Удерживающий крутящий момент (Н·м) 4.52
Фиксирующий крутящий момент (Н·м) 0.15
Количество выводных контактов 6
Инерция ротора (г·см²) 2200
Масса (кг) 2.7
Длина (мм) 97.0

FL863P97-02AW

Ток (А) 5.8
Сопротивление (Ом) 0.97
Индуктивность (мГн) 3.2
Удерживающий крутящий момент (Н·м) 4.52
Фиксирующий крутящий момент (Н·м) 0.15
Количество выводных контактов 6
Инерция ротора (г·см²) 2200
Масса (кг) 2.7
Длина (мм) 97.0

FL863P127-01AW

Ток (А) 2.25
Сопротивление (Ом) 9
Индуктивность (мГн) 41
Удерживающий крутящий момент (Н·м) 6.78
Фиксирующий крутящий момент (Н·м) 0.26
Количество выводных контактов 6
Инерция ротора (г·см²) 3300
Масса (кг) 3.8
Длина (мм) 127.0

FL863P127-02AW

Ток (А) 5.2
Сопротивление (Ом) 1.8
Индуктивность (мГн) 8
Удерживающий крутящий момент (Н·м) 6.78
Фиксирующий крутящий момент (Н·м) 0.26
Количество выводных контактов 6
Инерция ротора (г·см²) 3300
Масса (кг) 3.8
Длина (мм) 127.0

Общее описание

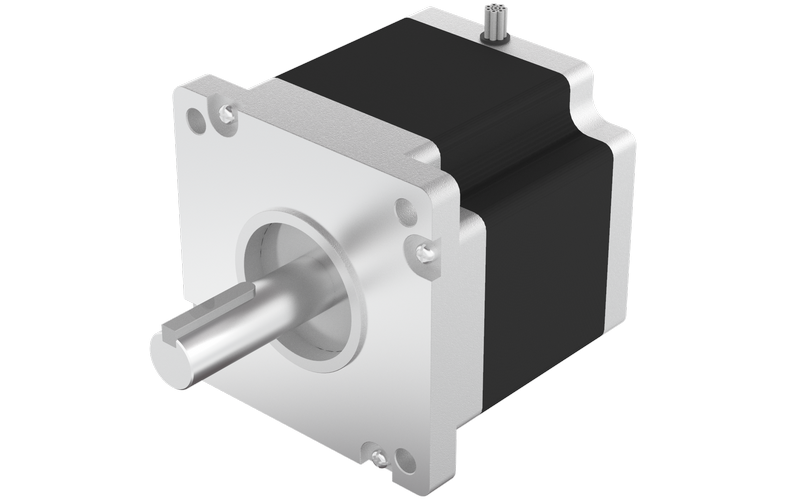

Модель FL863P представляет собой гибридный шаговый двигатель с малым углом шага. Ключевые технические параметры включают угол шага 1.2° с точностью ±5%, работу с номинальным током до 5.8 А и удерживающий момент до 6.78 Н·м. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, повышенная диэлектрическая прочность 1200 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C и несколько вариантов длины корпуса позволяют использовать устройство в системах, требующих повышенного разрешения, точности позиционирования и высокого крутящего момента, таких как станки с ЧПУ, промышленные роботы и другое оборудование.
