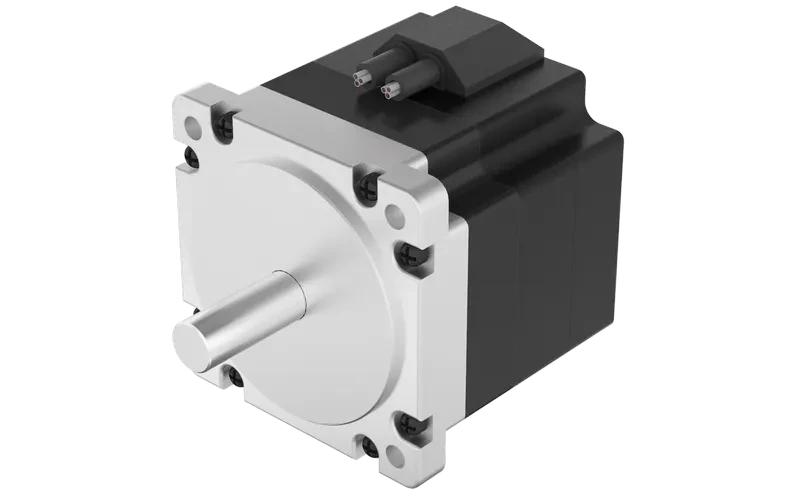

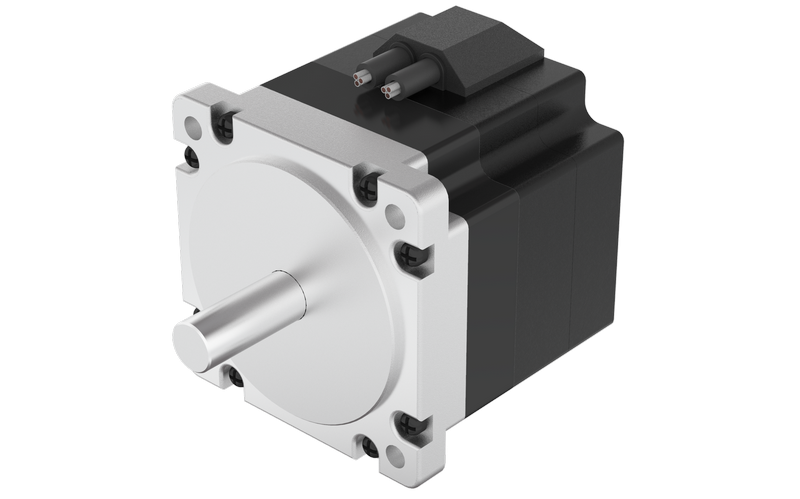

FL80SVA - Бесщёточные серводвигатели с замкнутым контуром
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип кодера | 1. Оптический энкодер. 2. Магнитный энкодер. 3. Метод резольвера. Примечание: Доступны несколько разрешений. Доступны инкрементные и абсолютные значения. |
| Максимальное радиальное усилие (Н) | 115 |
| Максимальное осевое усилие (Н) | 45 |
| Класс изоляции | Класс Б |
| Класс IP | IP65 |
| Условия окружающей среды | Температура: -20℃~ +40℃; Относительная влажность: ≤90%RH (без образования росы); Среда установки: высота ≤1000 м (1000~4000 м, снижение номинальных характеристик), беречь от коррозии, горючих газов, капель масла, пыли; Температура окружающей среды: -20℃~ |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL80SVA01 | FL80SVA02 | |
| Номинальное напряжение (VDC) | 48 | 48 |
| Номинальная скорость (об/мин) | 3000 | 3000 |

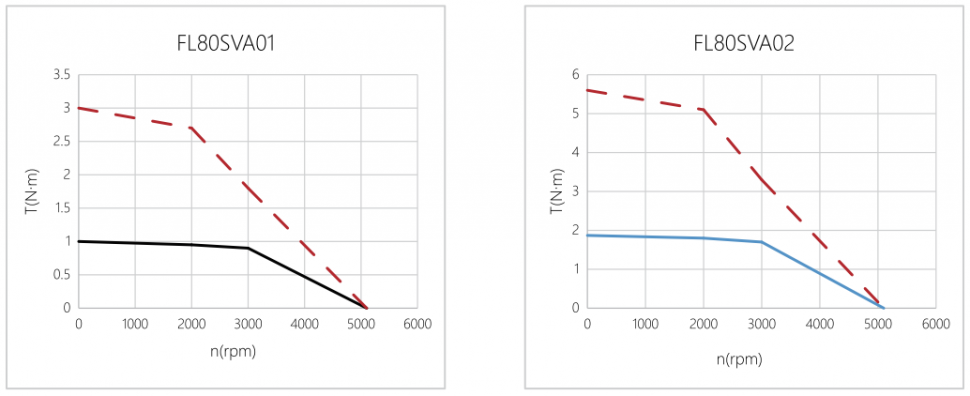

| Номинальный крутящий момент (Н·м) | 0.9 | 1.7 |
| Номинальный ток (A) | 3000 | 3000 |
| Скорость (об/мин) | 4000 | 4000 |
| Пиковый крутящий момент (Н·м) | 2.7 | 5.1 |
| Ток (А) | 23 | 45 |
| Сопротивление (Ом) | 0.25 | 0.1 |
| Индуктивность (мГн) | 1.3 | 0.6 |
| Обратная ЭДС (Vrms/KRPM) | 8.7 | 8.4 |
| Постоянная крутящего момента (Н·м/А) | 0.118 | 0.113 |
| Количество полюсов | 8 | 8 |
| Кодер | 1000 | 1000 |
| Инерция ротора (г·см²) | 544 | 1020 |

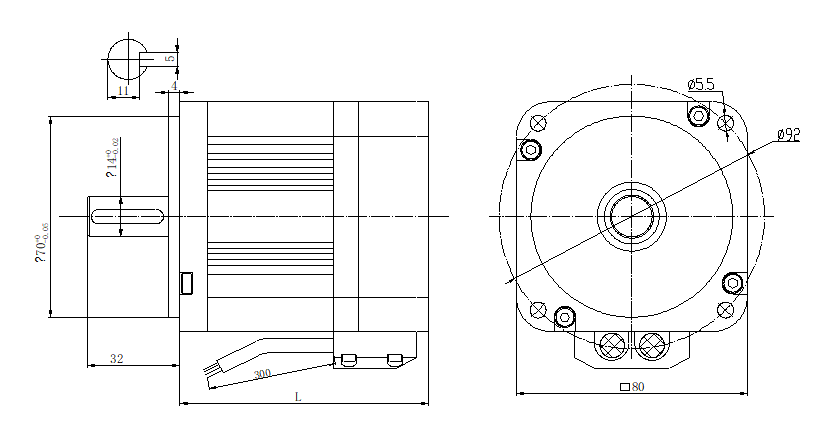

| Длина двигателя (мм) | 86.0 | 107.0 |
| Масса (кг) | 1.7 | 2.1 |
FL80SVA01
| Номинальное напряжение (VDC) | 48 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (Н·м) | 0.9 |
| Номинальный ток (A) | 3000 |
| Скорость (об/мин) | 4000 |
| Пиковый крутящий момент (Н·м) | 2.7 |
| Ток (А) | 23 |
| Сопротивление (Ом) | 0.25 |
| Индуктивность (мГн) | 1.3 |
| Обратная ЭДС (Vrms/KRPM) | 8.7 |
| Постоянная крутящего момента (Н·м/А) | 0.118 |
| Количество полюсов | 8 |
| Кодер | 1000 |
| Инерция ротора (г·см²) | 544 |
| Длина двигателя (мм) | 86.0 |
| Масса (кг) | 1.7 |
FL80SVA02
| Номинальное напряжение (VDC) | 48 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (Н·м) | 1.7 |
| Номинальный ток (A) | 3000 |
| Скорость (об/мин) | 4000 |
| Пиковый крутящий момент (Н·м) | 5.1 |
| Ток (А) | 45 |
| Сопротивление (Ом) | 0.1 |
| Индуктивность (мГн) | 0.6 |
| Обратная ЭДС (Vrms/KRPM) | 8.4 |
| Постоянная крутящего момента (Н·м/А) | 0.113 |
| Количество полюсов | 8 |
| Кодер | 1000 |
| Инерция ротора (г·см²) | 1020 |
| Длина двигателя (мм) | 107.0 |
| Масса (кг) | 2.1 |
Общее описание
FL80SVA - бесщеточный серводвигатель постоянного тока (BLDC) с замкнутым контуром управления, оснащенный энкодером. Двигатель предлагается с различными типами датчиков обратной связи: оптическим энкодером, магнитным энкодером или резольвером, с доступными инкрементальными и абсолютными разрешениями. Номинальное напряжение питания составляет 48 В, номинальная скорость вращения - 3000 об/мин, при этом максимальная скорость достигает 4000 об/мин. Номинальный крутящий момент составляет 0.9 Н·м или 1.7 Н·м в зависимости от модели, а пиковый момент достигает 2.7 Н·м или 5.1 Н·м соответственно.
Параметры обмотки: сопротивление фазы 0.25 Ом или 0.1 Ом, индуктивность 1.3 мГн или 0.6 мГн в зависимости от модели. Константа обратной ЭДС составляет 8.7 или 8.4 Vrms/KRPM, постоянная момента - 0.118 или 0.113 Н·м/А. Двигатель имеет 8 полюсов. Момент инерции ротора составляет 544 или 1020 г·см². Конструкция рассчитана на нагрузки: максимальная радиальная нагрузка на вал - 115 Н, осевая - 45 Н. Корпус имеет степень защиты IP65. Изоляция обмоток соответствует классу B. Эксплуатация возможна в диапазоне температур окружающей среды от -20°C до +40°C и относительной влажности до 90% (без образования конденсата). Монтаж рекомендуется на высоте до 1000 м над уровнем моря в среде, защищенной от коррозии, горючих газов, масла и пыли. Электрическое подключение осуществляется через раздельные группы проводов: 3 силовых провода AWG16 для фаз (U, V, W) и группу сигнальных проводов AWG26 для питания (+5V, GND) и сигналов энкодера (дифференциальные каналы EA±, EB±) и датчиков Холла (A, B, C). Длина корпуса моделей составляет 86.0 мм или 107.0 мм, масса - 1.7 кг или 2.1 кг.
Электрическое соединение
| Номер | Цвет | Свинцовый манометр | Функция | Описание |
|---|---|---|---|---|
| 1 | Красный/Белый | Кабель AWG26 | Земля | Мощность сигнала отрицательная |
| 2 | Красный | VCC:+5 В постоянного тока | Мощность сигнала положительная
|
|
| 3 | Синий | EA- | Двухканальный дифференциальный сигнал (может быть предоставлен трехканальный дифференциальный сигнал). | |
| 4 | Синий/Черный | EA+ | ||
| 5 | Черный | EB- | ||
| 6 | Черный/Белый | EB+ | ||
| 7 | Коричневый | HALL A | ||
| 8 | Оранжевый | HALL B | ||
| 9 | Желтый | HALL C | ||
| 1 | Желтый | Кабель AWG16 | Фаза U | |
| 2 | Красный | Фаза V | ||
| 3 | Черный | Фаза W |
