FL80SV - Двигатели ступицы колеса
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип кодера | Магнитный энкодер |
| Максимальное радиальное усилие (Н) | 4500 |
| Максимальное осевое усилие (Н) | 600 |
| Класс изоляции | Класс F |
| Класс IP | IP54 |
| Условия окружающей среды | Температура окружающей среды: -20 ℃ ~ +50 ℃; Температура: -20 ℃ ~ +50 ℃; Относительная влажность : ≤ 90%RH; Среда установки: вдали от активного газа, горючего газа, масла, золы. |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL80SV75 | FL80SV75 | |
| Коэффициент уменьшения | 20:1 | 28:1 |
| Номинальная мощность (Вт) | 750 | 750 |
| Напряжение (В) | 48 | 48 |
| Номинальная скорость (об/мин) | 150 | 100 |
| Номинальный крутящий момент (Н·м) | 44.9 | 70 |
| Номинальный ток (A) | 20 | 21 |
| Максимальная скорость (об/мин) | 225 | 110.5 |
| Максимальный крутящий момент (Н·м) | 134.7 | 210 |
| Максимальный ток (А) | 60 | 63 |
| Сопротивление (Ом) | 0.07 | 0.081 |
| Индуктивность фазы (мГн) | 0.23 | 0.27 |
| Обратная ЭДС (Vrms/KRPM) | 7.5 | 8 |
| Постоянная крутящего момента (Н·м/А) | 0.125 | 0.133 |
| Электрическая постоянная времени (мс) | 3.1 | 3.1 |
| Механическая постоянная времени (мс) | 1.56 | 1.65 |
| Инерция ротора (кг·см²) | 1.685 | 1.56 |
| Инерция ротора с тормозом (кг·см²) | 10 | 1.685 |
| Количество полюсов | 10 | 10 |
| Кодер | 2500 p/об | 2500 p/об. |
| Длина двигателя (мм) | 107 | 107 |
| Длина (мм) | 144.0 | 144.0 |
| Масса (кг) | 6.1 | 6.1 |
| Масса с тормозом (кг) | 5.5 | 5.5 |
FL80SV75
| Коэффициент уменьшения | 20:1 |
| Номинальная мощность (Вт) | 750 |
| Напряжение (В) | 48 |
| Номинальная скорость (об/мин) | 150 |
| Номинальный крутящий момент (Н·м) | 44.9 |
| Номинальный ток (A) | 20 |
| Максимальная скорость (об/мин) | 225 |
| Максимальный крутящий момент (Н·м) | 134.7 |
| Максимальный ток (А) | 60 |
| Сопротивление (Ом) | 0.07 |
| Индуктивность фазы (мГн) | 0.23 |
| Обратная ЭДС (Vrms/KRPM) | 7.5 |
| Постоянная крутящего момента (Н·м/А) | 0.125 |
| Электрическая постоянная времени (мс) | 3.1 |
| Механическая постоянная времени (мс) | 1.56 |
| Инерция ротора (кг·см²) | 1.685 |
| Инерция ротора с тормозом (кг·см²) | 10 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об |
| Длина двигателя (мм) | 107 |
| Длина (мм) | 144.0 |
| Масса (кг) | 6.1 |
| Масса с тормозом (кг) | 5.5 |
FL80SV75
| Коэффициент уменьшения | 28:1 |
| Номинальная мощность (Вт) | 750 |
| Напряжение (В) | 48 |
| Номинальная скорость (об/мин) | 100 |
| Номинальный крутящий момент (Н·м) | 70 |
| Номинальный ток (A) | 21 |
| Максимальная скорость (об/мин) | 110.5 |
| Максимальный крутящий момент (Н·м) | 210 |
| Максимальный ток (А) | 63 |
| Сопротивление (Ом) | 0.081 |
| Индуктивность фазы (мГн) | 0.27 |
| Обратная ЭДС (Vrms/KRPM) | 8 |
| Постоянная крутящего момента (Н·м/А) | 0.133 |
| Электрическая постоянная времени (мс) | 3.1 |
| Механическая постоянная времени (мс) | 1.65 |
| Инерция ротора (кг·см²) | 1.56 |
| Инерция ротора с тормозом (кг·см²) | 1.685 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя (мм) | 107 |
| Длина (мм) | 144.0 |
| Масса (кг) | 6.1 |
| Масса с тормозом (кг) | 5.5 |
Общее описание

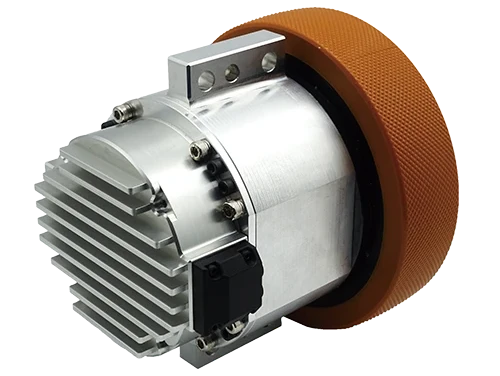

FL80SV - мощный бесщеточный двигатель с интегрированным редуктором и энкодером, выпускаемый в модификациях с передаточными отношениями 20:1 и 28:1. Номинальная мощность составляет 750 Вт при питании 48 В. На выходном валу двигатель развивает номинальный крутящий момент 44.9 Н·м (при 150 об/мин) для версии 20:1 или 70 Н·м (при 100 об/мин) для версии 28:1.
Конструкция рассчитана на экстремальные нагрузки: радиальная до 4500 Н, осевая до 600 Н. Корпус имеет степень защиты IP54, изоляция класса F. Двигатель может работать при температуре от -20°C до +50°C. Длина корпуса - 107 мм, общая длина с редуктором - 144 мм, масса - от 5.5 до 6.1 кг в зависимости от комплектации.
