Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Диэлектрическая прочность | 1000VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL70HSV10-48V-36250-T | FL70HSV19-48V-35366-T-01 | |
| Количество полюсов | 20 | 20 |
| Количество фаз | 3 | 3 |
| Номинальное напряжение (VDC) | 48 | 48 |
| Номинальный крутящий момент (Н·м) | 0.55 | 1 |
| Номинальный ток (A) | 5.1 | 9 |
| Номинальная скорость (об/мин) | 3650 | 3500 |
| Номинальная мощность (Вт) | 210 | 366 |
| Скорость (об/мин) | 4750 | 4500 |
| Максимальный крутящий момент (Н·м) | 1.65 | 3 |
| Ток (А) | 15.5 | 27 |
| Сопротивление (Ом) | 0.355 | 0.19 |
| Индуктивность (мГн) | 0.33 | 0.18 |
| Постоянная крутящего момента (Н·м/А) | 0.118 | 0.12 |
| Обратная ЭДС (Vrms/KRPM) | 7.14 | 7.2 |
| Масса (кг) | 0.189 | 0.296 |
| Электрическая постоянная времени (мс) | 0.93 | 0.95 |
FL70HSV10-48V-36250-T
| Количество полюсов | 20 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (Н·м) | 0.55 |
| Номинальный ток (A) | 5.1 |
| Номинальная скорость (об/мин) | 3650 |
| Номинальная мощность (Вт) | 210 |
| Скорость (об/мин) | 4750 |
| Максимальный крутящий момент (Н·м) | 1.65 |
| Ток (А) | 15.5 |
| Сопротивление (Ом) | 0.355 |
| Индуктивность (мГн) | 0.33 |
| Постоянная крутящего момента (Н·м/А) | 0.118 |
| Обратная ЭДС (Vrms/KRPM) | 7.14 |
| Масса (кг) | 0.189 |
| Электрическая постоянная времени (мс) | 0.93 |
FL70HSV19-48V-35366-T-01
| Количество полюсов | 20 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (Н·м) | 1 |
| Номинальный ток (A) | 9 |
| Номинальная скорость (об/мин) | 3500 |
| Номинальная мощность (Вт) | 366 |
| Скорость (об/мин) | 4500 |
| Максимальный крутящий момент (Н·м) | 3 |
| Ток (А) | 27 |
| Сопротивление (Ом) | 0.19 |
| Индуктивность (мГн) | 0.18 |
| Постоянная крутящего момента (Н·м/А) | 0.12 |
| Обратная ЭДС (Vrms/KRPM) | 7.2 |
| Масса (кг) | 0.296 |
| Электрическая постоянная времени (мс) | 0.95 |
Общее описание

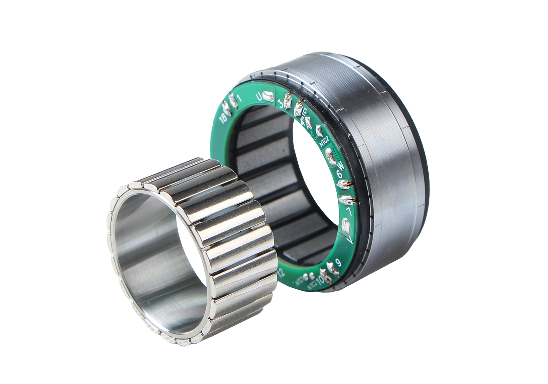

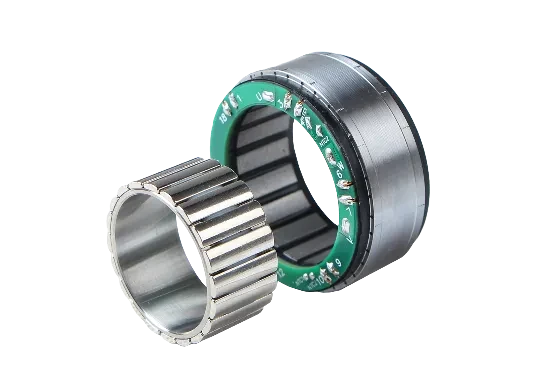

Модель FL70HSV представляет собой бескорпусный серводвигатель. Ключевые технические параметры включают номинальную мощность до 366 Вт, номинальную скорость до 3650 об/мин и номинальный крутящий момент до 1 Н·м. Конструктивные особенности двигателя гарантируют его стабильную и точную работу: компактное бескорпусное исполнение и максимальный крутящий момент до 3 Н·м. Унифицированные геометрические параметры способствуют упрощённой интеграции в различные системы. Двигатель отличается высоким классом изоляции (Класс Б), диэлектрической прочностью 1000VAC/1s, сопротивлением изоляции 100 МОм при 500VDC и рабочим диапазоном температур от -20°C до +50°C.

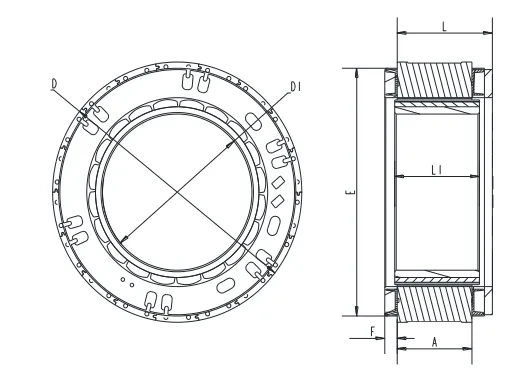

| Параметры | FL70HSV10 | FL70HSV19 | Допуск |
|---|---|---|---|
| Наружный диаметр статора D | 69.0 мм | 69.0 мм | ±0.037 (js9) |
| Длина статора L | 15.1 мм | 23.5 мм | ±1 |
| Внутренний диаметр ротора D1 | 42.0 мм | 42.0 мм | +0.039/0 (H8) |
| Длина ротора L1 | 12.0 мм | 21.0 мм | ±0.2 |
| Наружный диаметр поверхности заливки компаундом E | 66.0 мм | 66.0 мм | ±0.2 |
| Высота поверхности заливки компаундом F | 3.5 мм | 3.5 мм | ±0.3 |
| Высота магнитопровода статора A | 10.0 мм | 18.9 мм |
Электрическое соединение
| Цвет | Модель провода | Функция |
|---|---|---|
| Белый | UL1332 AWG26 | НТК |
| Белый | НТК | |
| Желтый | UL1332 AWG20 AWG18 | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |
