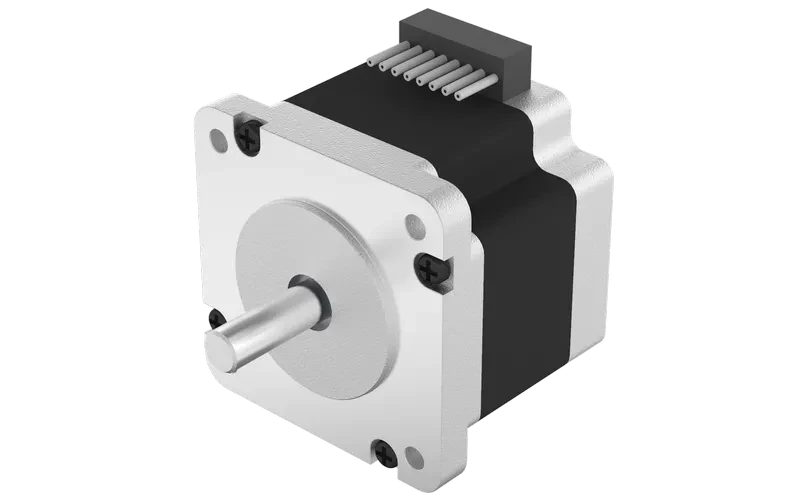

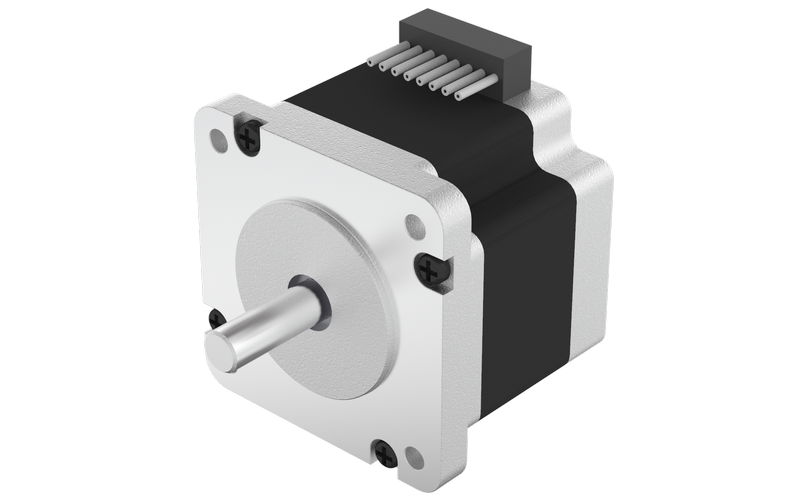

FL60STH - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 75 |
| Максимальное осевое усилие (Н) | 15 |
| Диэлектрическая прочность | 600 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |

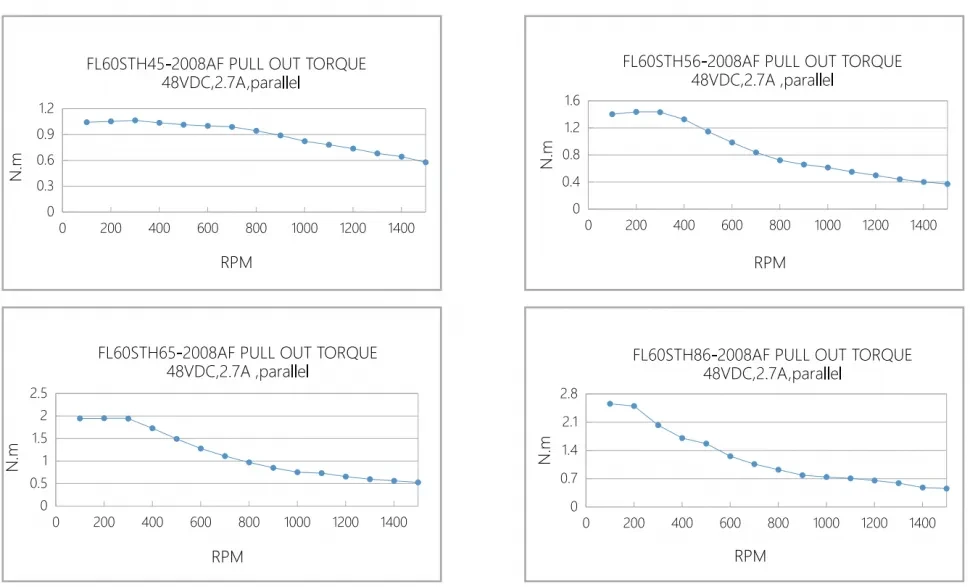

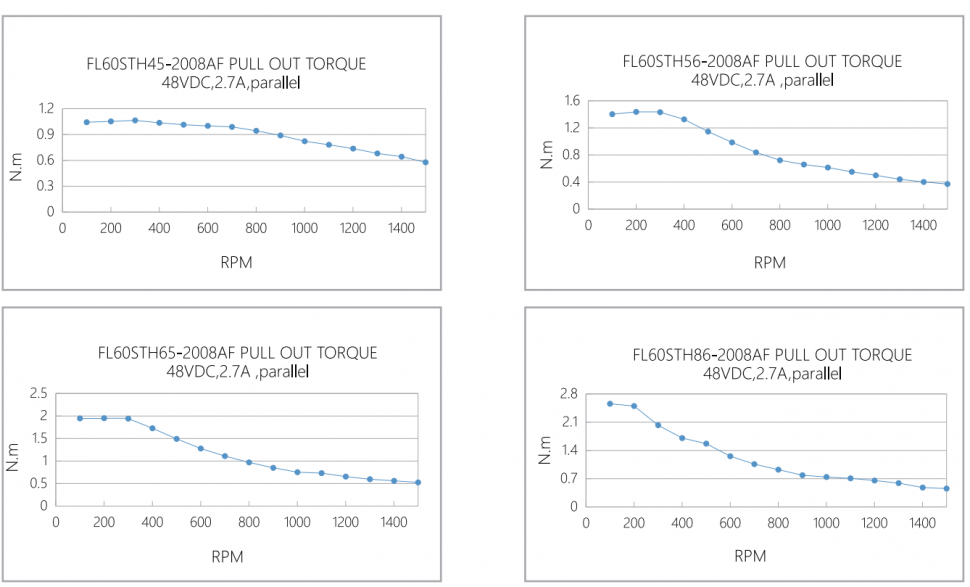

Стандартные модели
| Характеристика | Модель | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FL60STH45-2008AF (однополярный) | FL60STH45-2008AF (параллельный) | FL60STH45-2008AF (рядный) | FL60STH56-2008AF (однополярный) | FL60STH56-2008AF (параллельный) | FL60STH56-2008AF (рядный) | FL60STH65-2008AF (однополярный) | FL60STH65-2008AF (параллельный) | FL60STH65-2008AF (рядный) | FL60STH86-2008AF (однополярный) | FL60STH86-2008AF (параллельный) | FL60STH86-2008AF (рядный) | |
| Ток (А) | 2 | 2.8 | 1.4 | 2 | 2.8 | 1.4 | 2 | 2.8 | 1.4 | 2 | 2.8 | 1.4 |
| Сопротивление (Ом) | 1.5 | 0.75 | 3 | 1.8 | 0.9 | 3.6 | 2.4 | 1.2 | 4.8 | 3 | 1.5 | 6 |
| Индуктивность (мГн) | 2 | 2 | 8 | 3.6 | 3.6 | 14.4 | 4.6 | 4.6 | 18.4 | 6.8 | 6.8 | 27.2 |
| Удерживающий крутящий момент (Н·м) | 0.78 | 1.1 | 1.1 | 1.17 | 1.65 | 1.65 | 1.5 | 2.1 | 2.1 | 2.1 | 3 | 3 |
| Фиксирующий крутящий момент (Н·м) | 0.05 | 0.05 | 0.05 | 0.07 | 0.07 | 0.07 | 0.09 | 0.09 | 0.09 | 0.12 | 0.12 | 0.12 |

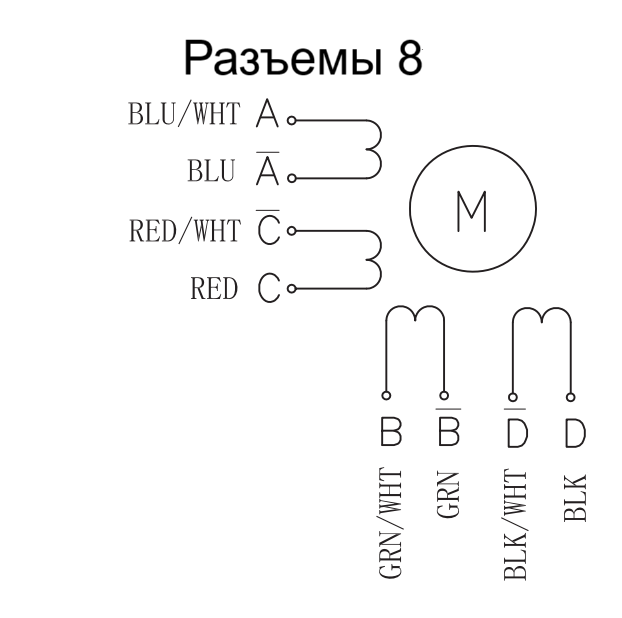

| Количество выводных контактов | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Инерция ротора (г·см²) | 275 | 275 | 275 | 400 | 400 | 400 | 570 | 570 | 570 | 840 | 840 | 840 |
| Масса (кг) | 0.6 | 0.6 | 0.6 | 0.77 | 0.77 | 0.77 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 |

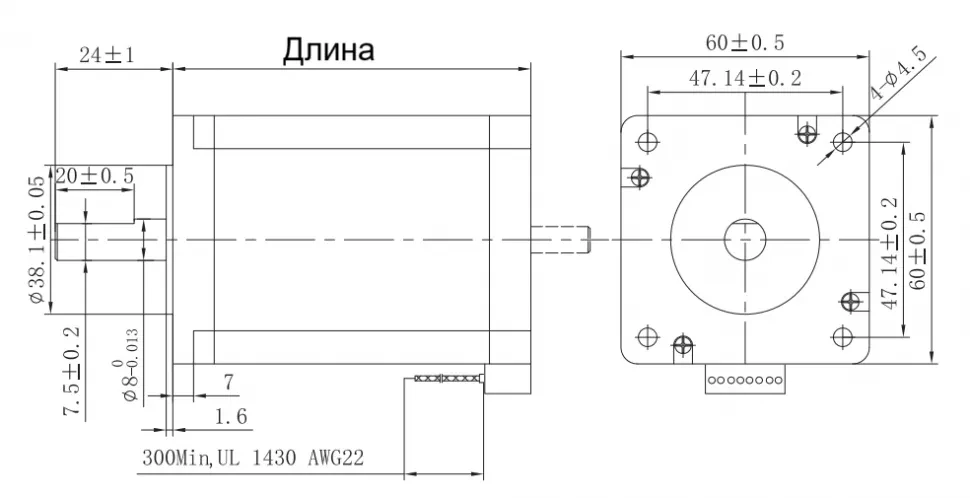

| Длина (мм) | 47.0 ± 1.0 | 47.0 ± 1.0 | 47.0 ± 1.0 | 56.0 ± 1.0 | 56.0 ± 1.0 | 56.0 ± 1.0 | 67.0 ± 1.0 | 67.0 ± 1.0 | 67.0 ± 1.0 | 88.0 ± 1.0 | 88.0 ± 1.0 | 88.0 ± 1.0 |
| Номинальная мощность (Вт) | 3 | 2.1 | 4.2 | 3.6 | 2.52 | 5.04 | 4.8 | 3.36 | 6.72 | 6 | 4.17 | 8.4 |
FL60STH45-2008AF (однополярный)
| Ток (А) | 2 |
| Сопротивление (Ом) | 1.5 |
| Индуктивность (мГн) | 2 |
| Удерживающий крутящий момент (Н·м) | 0.78 |
| Фиксирующий крутящий момент (Н·м) | 0.05 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 275 |
| Масса (кг) | 0.6 |
| Длина (мм) | 47.0 ± 1.0 |
| Номинальная мощность (Вт) | 3 |
FL60STH45-2008AF (параллельный)
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 0.75 |
| Индуктивность (мГн) | 2 |
| Удерживающий крутящий момент (Н·м) | 1.1 |
| Фиксирующий крутящий момент (Н·м) | 0.05 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 275 |
| Масса (кг) | 0.6 |
| Длина (мм) | 47.0 ± 1.0 |
| Номинальная мощность (Вт) | 2.1 |
FL60STH45-2008AF (рядный)
| Ток (А) | 1.4 |
| Сопротивление (Ом) | 3 |
| Индуктивность (мГн) | 8 |
| Удерживающий крутящий момент (Н·м) | 1.1 |
| Фиксирующий крутящий момент (Н·м) | 0.05 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 275 |
| Масса (кг) | 0.6 |
| Длина (мм) | 47.0 ± 1.0 |
| Номинальная мощность (Вт) | 4.2 |
FL60STH56-2008AF (однополярный)
| Ток (А) | 2 |
| Сопротивление (Ом) | 1.8 |
| Индуктивность (мГн) | 3.6 |
| Удерживающий крутящий момент (Н·м) | 1.17 |
| Фиксирующий крутящий момент (Н·м) | 0.07 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 400 |
| Масса (кг) | 0.77 |
| Длина (мм) | 56.0 ± 1.0 |
| Номинальная мощность (Вт) | 3.6 |
FL60STH56-2008AF (параллельный)
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 0.9 |
| Индуктивность (мГн) | 3.6 |
| Удерживающий крутящий момент (Н·м) | 1.65 |
| Фиксирующий крутящий момент (Н·м) | 0.07 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 400 |
| Масса (кг) | 0.77 |
| Длина (мм) | 56.0 ± 1.0 |
| Номинальная мощность (Вт) | 2.52 |
FL60STH56-2008AF (рядный)
| Ток (А) | 1.4 |
| Сопротивление (Ом) | 3.6 |
| Индуктивность (мГн) | 14.4 |
| Удерживающий крутящий момент (Н·м) | 1.65 |
| Фиксирующий крутящий момент (Н·м) | 0.07 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 400 |
| Масса (кг) | 0.77 |
| Длина (мм) | 56.0 ± 1.0 |
| Номинальная мощность (Вт) | 5.04 |
FL60STH65-2008AF (однополярный)
| Ток (А) | 2 |
| Сопротивление (Ом) | 2.4 |
| Индуктивность (мГн) | 4.6 |
| Удерживающий крутящий момент (Н·м) | 1.5 |
| Фиксирующий крутящий момент (Н·м) | 0.09 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 570 |
| Масса (кг) | 1.2 |
| Длина (мм) | 67.0 ± 1.0 |
| Номинальная мощность (Вт) | 4.8 |
FL60STH65-2008AF (параллельный)
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 1.2 |
| Индуктивность (мГн) | 4.6 |
| Удерживающий крутящий момент (Н·м) | 2.1 |
| Фиксирующий крутящий момент (Н·м) | 0.09 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 570 |
| Масса (кг) | 1.2 |
| Длина (мм) | 67.0 ± 1.0 |
| Номинальная мощность (Вт) | 3.36 |
FL60STH65-2008AF (рядный)
| Ток (А) | 1.4 |
| Сопротивление (Ом) | 4.8 |
| Индуктивность (мГн) | 18.4 |
| Удерживающий крутящий момент (Н·м) | 2.1 |
| Фиксирующий крутящий момент (Н·м) | 0.09 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 570 |
| Масса (кг) | 1.2 |
| Длина (мм) | 67.0 ± 1.0 |
| Номинальная мощность (Вт) | 6.72 |
FL60STH86-2008AF (однополярный)
| Ток (А) | 2 |
| Сопротивление (Ом) | 3 |
| Индуктивность (мГн) | 6.8 |
| Удерживающий крутящий момент (Н·м) | 2.1 |
| Фиксирующий крутящий момент (Н·м) | 0.12 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 840 |
| Масса (кг) | 1.4 |
| Длина (мм) | 88.0 ± 1.0 |
| Номинальная мощность (Вт) | 6 |
FL60STH86-2008AF (параллельный)
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 1.5 |
| Индуктивность (мГн) | 6.8 |
| Удерживающий крутящий момент (Н·м) | 3 |
| Фиксирующий крутящий момент (Н·м) | 0.12 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 840 |
| Масса (кг) | 1.4 |
| Длина (мм) | 88.0 ± 1.0 |
| Номинальная мощность (Вт) | 4.17 |
FL60STH86-2008AF (рядный)
| Ток (А) | 1.4 |
| Сопротивление (Ом) | 6 |
| Индуктивность (мГн) | 27.2 |
| Удерживающий крутящий момент (Н·м) | 3 |
| Фиксирующий крутящий момент (Н·м) | 0.12 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 840 |
| Масса (кг) | 1.4 |
| Длина (мм) | 88.0 ± 1.0 |
| Номинальная мощность (Вт) | 8.4 |
Общее описание
Модель FL60STH представляет собой гибридный шаговый двигатель. Ключевые технические параметры включают угол шага 1.8° с точностью ±5%, работу с номинальным током до 2.8 А и удерживающий момент до 3 Н·м в зависимости от модификации и схемы подключения. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, диэлектрическая прочность 600 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C, наличие версий с разной длиной корпуса и возможность подключения по одно- и двухфазным схемам позволяют гибко подобрать устройство для различных применений, включая промышленную автоматику, станки с ЧПУ и другое оборудование, требующее высокого крутящего момента и точного управления.
