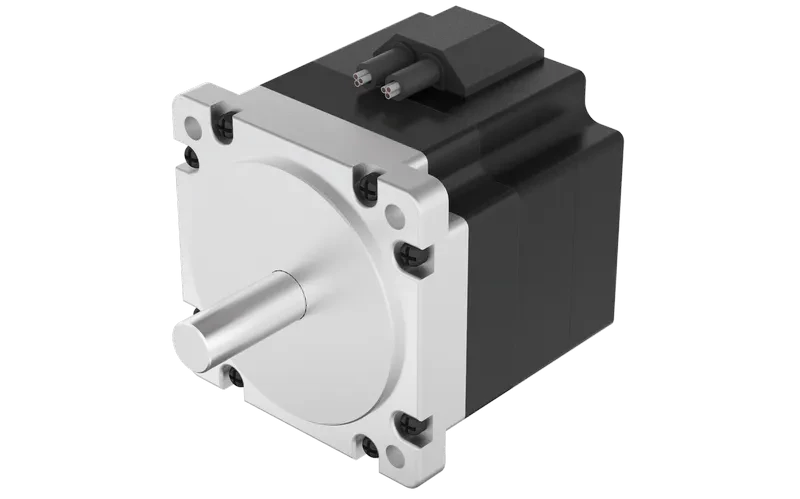

FL60SC - Шаговый двигатель с замкнутым контуром
Электрическое соединение
| Номер | Цвет | Свинцовый датчик | Функция | Описание |
|---|---|---|---|---|
| 3 | Красный/Белый | Кабель
Три ряда 15-контактный D-SUB |
Земля | Мощность сигнала отрицательная |
| 2 | Красный | VCC:+5 В постоянного тока | Мощность сигнала положительная | |
| 13 | Синий | EA- | Двухканальный дифференциальный сигнал (может быть предоставлен трехканальный дифференциальный сигнал). | |
| 1 | Синий/Черный | ЕА+ | ||
| 12 | Черный | EB- | ||
| 11 | Черный/Белый | EB+ | ||
| 1 | Черный
|
Кабель
UL2464 AWG20 |
Фаза А | |
| 2 | Зеленый | Фаза C | ||
| 3 | Красный | Фаза B | ||
| 4 | Синий | Фаза D |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Тип кодера | 1. Оптический энкодер. 2. Магнитный энкодер. 3. Метод резольвера. Примечание: Доступны несколько разрешений. Доступны инкрементные и абсолютные значения. |
| Макс. радиальная сила | 75Н |
| Макс. осевая сила | 15Н |
| Класс изоляции | Класс Б |
| Класс IP | IP30 |
| Условия окружающей среды | Температура: -20℃~ +40℃; Относительная влажность: ≤90%RH; Среда установки: ≤1000 м (1000~4000 м, снижение номинальных характеристик); беречь от коррозии, горючих газов, капель масла, пыли; Температура окружающей среды: -20℃~ +60℃ |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL60SC30 | FL60SC40 | |
| Ток (А) | 6 | 5.6 |

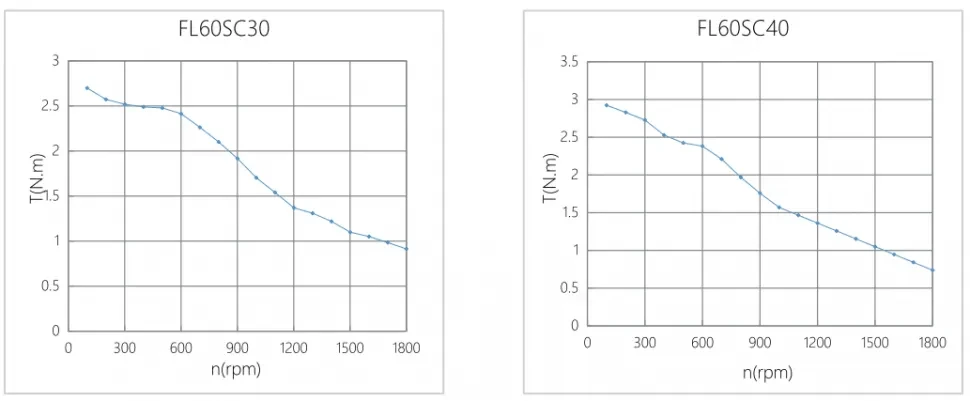

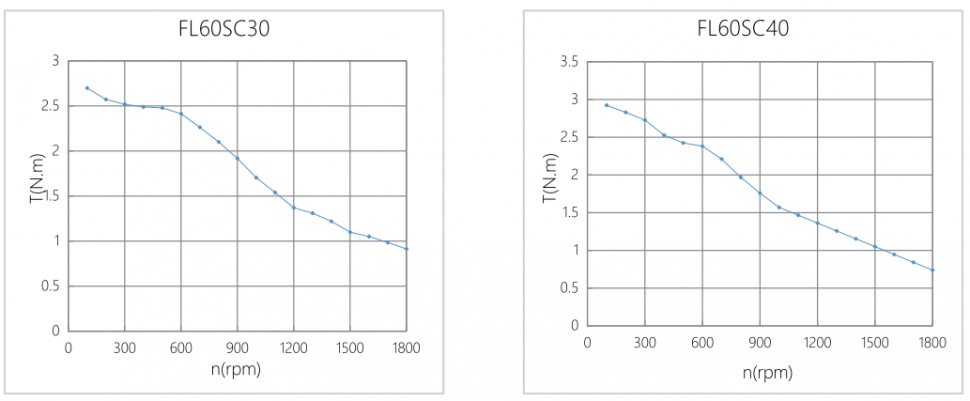

| Удерживающий крутящий момент (Нм) | 3 | 3.6 |
| Скорость (об/мин) | 1800 | 1800 |
| Кодер | 1000 куб.см. Инкрементальный оптический энкодер 1000 имп/об. | 1000 куб.см. Инкрементальный оптический энкодер 1000 имп/об. |
| Инерция ротора (г.см²) | 800 | 860 |

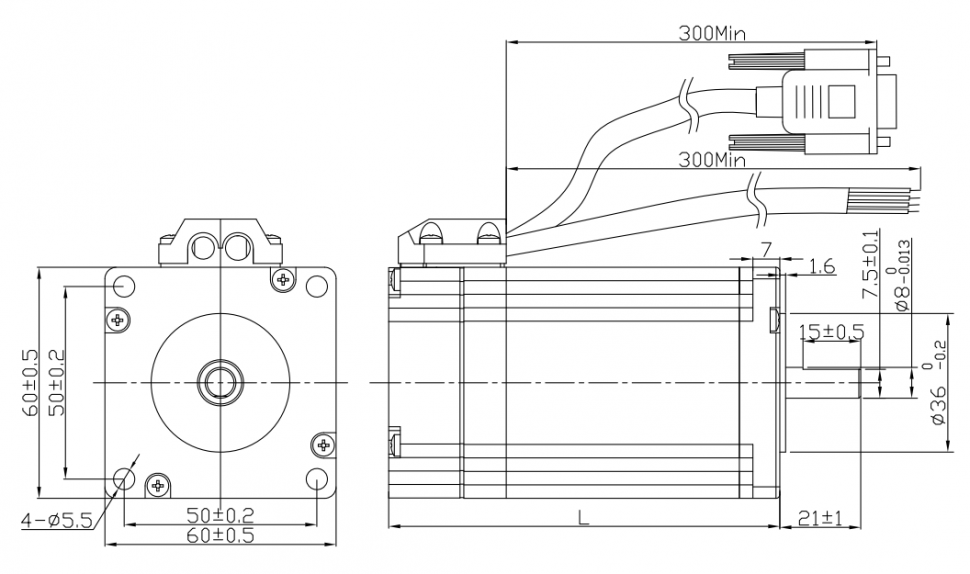

| Длина двигателя (мм) | 103 | 109 |
| Масса (кг) | 1.4 | 1.6 |
FL60SC30
| Ток (А) | 6 |
| Удерживающий крутящий момент (Нм) | 3 |
| Скорость (об/мин) | 1800 |
| Кодер | 1000 куб.см. Инкрементальный оптический энкодер 1000 имп/об. |
| Инерция ротора (г.см²) | 800 |
| Длина двигателя (мм) | 103 |
| Масса (кг) | 1.4 |
FL60SC40
| Ток (А) | 5.6 |
| Удерживающий крутящий момент (Нм) | 3.6 |
| Скорость (об/мин) | 1800 |
| Кодер | 1000 куб.см. Инкрементальный оптический энкодер 1000 имп/об. |
| Инерция ротора (г.см²) | 860 |
| Длина двигателя (мм) | 109 |
| Масса (кг) | 1.6 |
