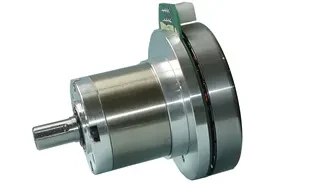

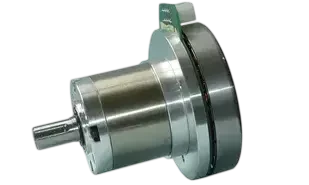

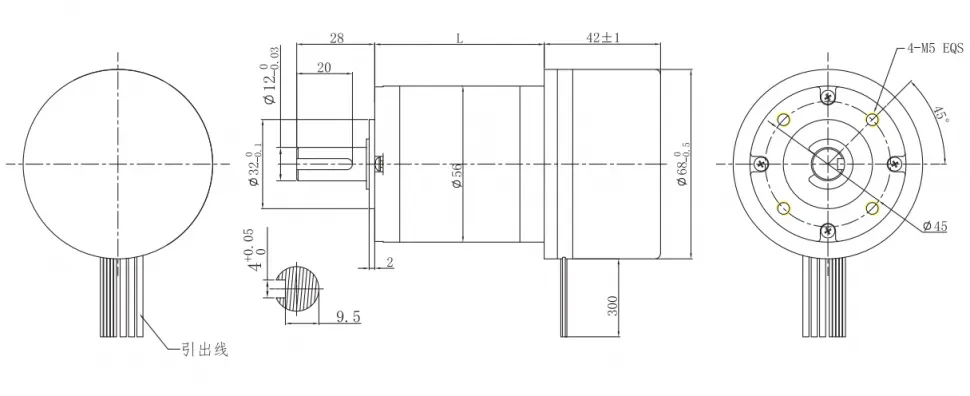

FL60BLW42-56JM300K - Двигатель BLDC с редуктором

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
руб.

Планетарный двигатель с BLDC-двигателем

Материал зубчатого венца: металл

Модель Диапазон
FL60BLW42/56JM300K Φ56 : 4 Нм ~ 45 Нм Планетарный редуктор с внешним диаметром 56 мм, допустимый диапазон нагрузок: 4 – 45 Н·м

Схема подключения

№ Цвет Тип Функции Описание
1 ЖЕЛТЫЙ UL1332 Фаза U
2 КРАСНЫЙ AWG18 Фаза V
3 ЧЕРНЫЙ Фаза W
4 ЧЕРНЫЙ Земля Зал
5 КРАСНЫЙ V cc Зал: постоянный ток (+4.5 В ~ 18 В постоянного тока)
6 СИНИЙ UL1332 Зал А
7 ЗЕЛЕНЫЙ AWG26 Зал Б
8 БЕЛЫЙ Зал С

Технические характеристики бесщеточного двигателя

Тип Кол-во полюсов Кол-во фаз Ном. напряжение (В) Скорость ХХ (об/мин) Ном. скорость (об/мин) Ном. момент (мН·м) Ном. мощность (Вт) Пик. момент (мН·м) Пик. ток (А) Сопр. (Ом) Индукт. (мГн)
FL60BLW42-24V-37110A 14 3 24 4300 3700 290 112 870 18 0.25 0.3

Технические характеристики бесщеточного мотор-редуктора

FL60BLW42-24V-37110A, электродвигатель BLDC (FL60BLW42-24V-37110A BLDC)

Коэффициент уменьшения 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187
Количество зубчатых передач 1 1 1 2 2 2 2 2 3 3 3 3 3 3 4 4
Длина (L), мм 37.8 37.8 37.8 49.5 49.5 49.5 49.5 49.5 60.8 60.8 60.8 60.8 60.8 60.8 71.9 71.9
Скорость холостого хода, об/мин 1194 1012 807 331 287 239 187 154 100 83 70 60 45 36 28 23
Номинальная скорость, об/мин 1028 871 684 285 247 206 161 132 86 71 61 51 39 31 24 20
Номинальный крутящий момент, Нм 0.94 1.1 1.3 3.1 3.5 4.2 5.4 6.6 9.1 11 13 15 20 23 29 30
Максимальная производительность, Нм 9 9 9 36 36 36 36 36 72 72 72 72 72 72 90 90
