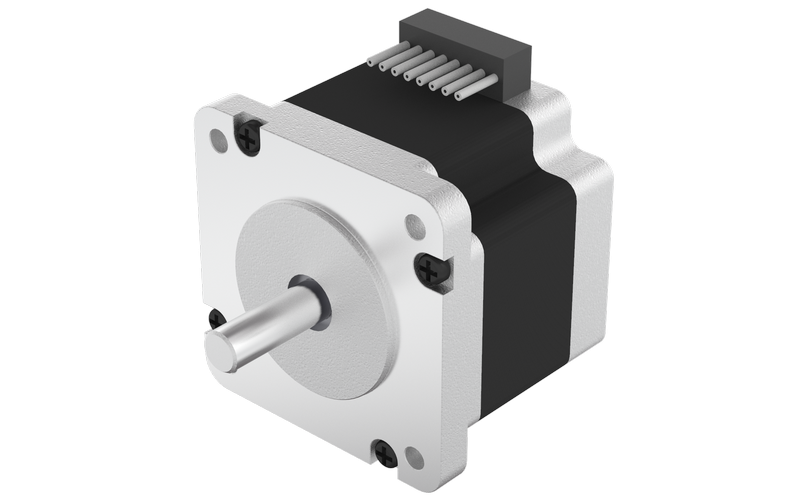

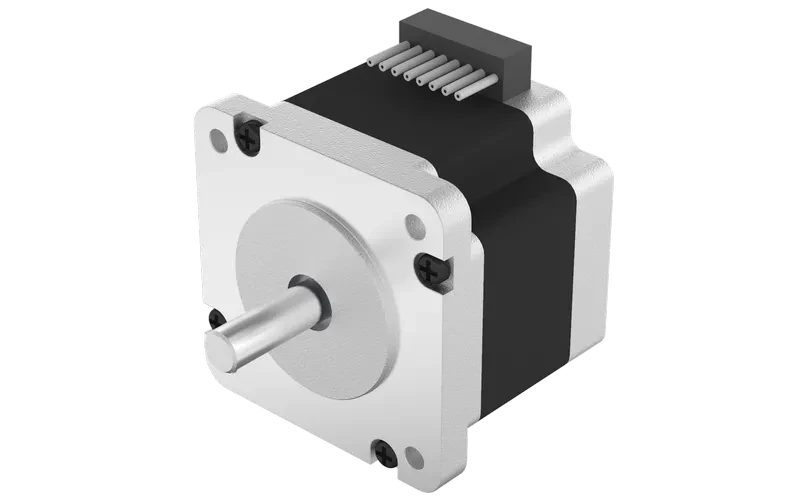

FL603P - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.2° |
| Точность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила (Н) | 75 |
| Макс. осевая сила (Н) | 15 |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL603P1277-1503A | FL603P1253-1503A | |
| Ток (А) | 1.5 | 1.5 |
| Сопротивление (Ом) | 4.1 | 4.4 |
| Индуктивность (мГн) | 9.5 | 10 |
| Удерживающий крутящий момент (Н·м) | 0.8 | 1.1 |
| Крутящий момент фиксатора (Н·м) | 0.07 | 0.09 |

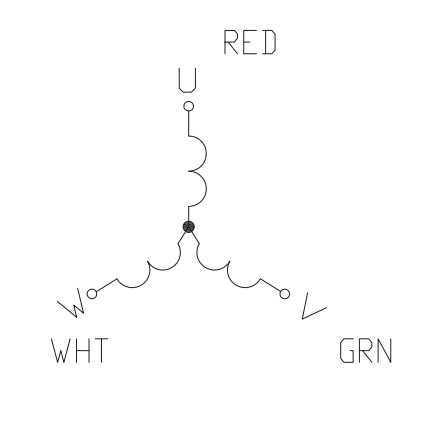

| Количество выводных контактов | 3 | 3 |
| Инерция ротора (г·см²) | 260 | 460 |
| Масса (кг) | 0.8 | 1.3 |

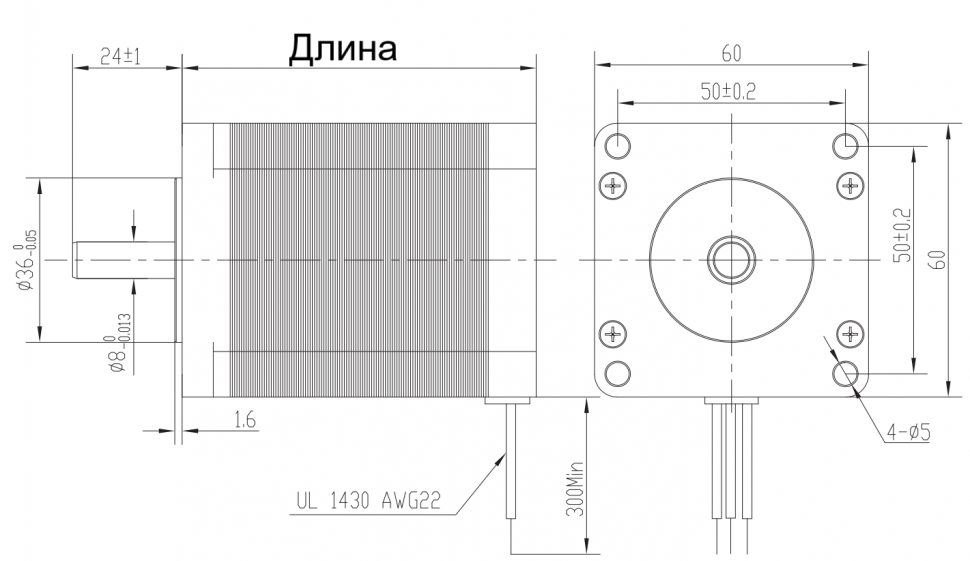

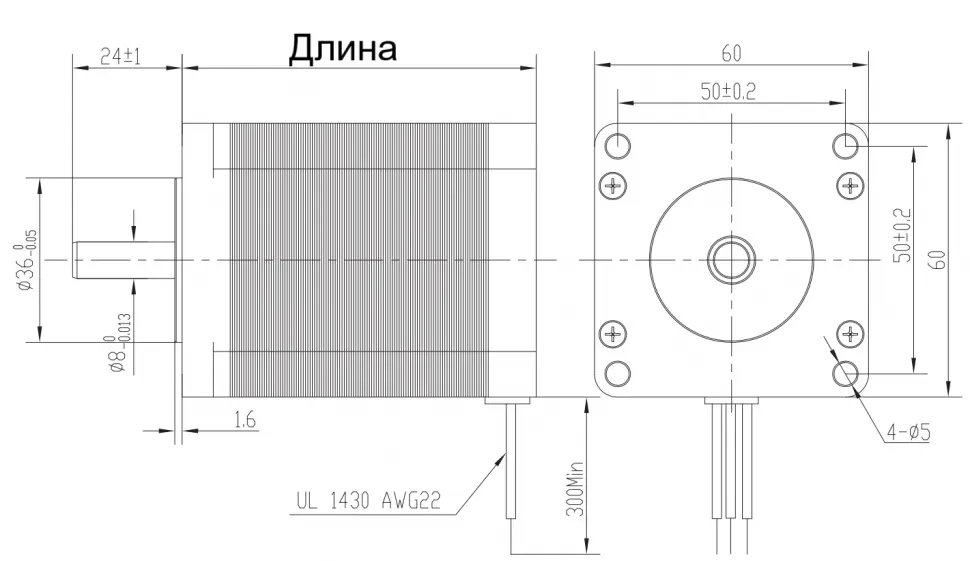

| Длина (мм) | 53.5 ± 1.0 | 77.5 ± 1.0 |
FL603P1277-1503A
| Ток (А) | 1.5 |
| Сопротивление (Ом) | 4.1 |
| Индуктивность (мГн) | 9.5 |
| Удерживающий крутящий момент (Н·м) | 0.8 |
| Крутящий момент фиксатора (Н·м) | 0.07 |
| Количество выводных контактов | 3 |
| Инерция ротора (г·см²) | 260 |
| Масса (кг) | 0.8 |
| Длина (мм) | 53.5 ± 1.0 |
FL603P1253-1503A
| Ток (А) | 1.5 |
| Сопротивление (Ом) | 4.4 |
| Индуктивность (мГн) | 10 |
| Удерживающий крутящий момент (Н·м) | 1.1 |
| Крутящий момент фиксатора (Н·м) | 0.09 |
| Количество выводных контактов | 3 |
| Инерция ротора (г·см²) | 460 |
| Масса (кг) | 1.3 |
| Длина (мм) | 77.5 ± 1.0 |
