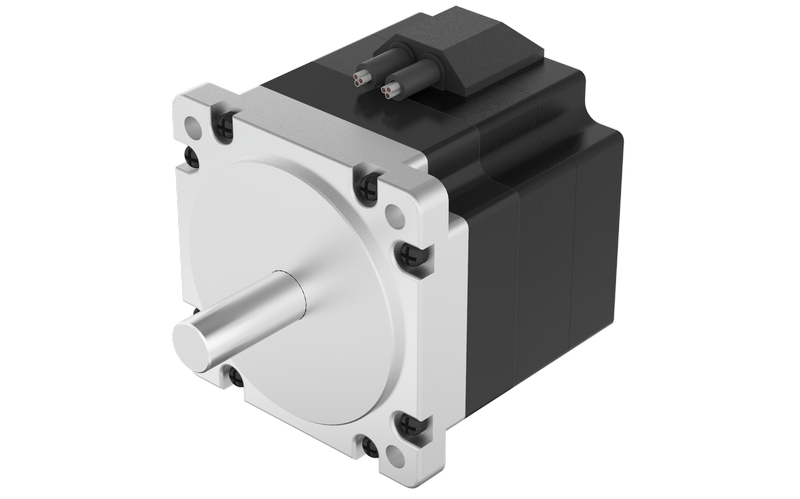

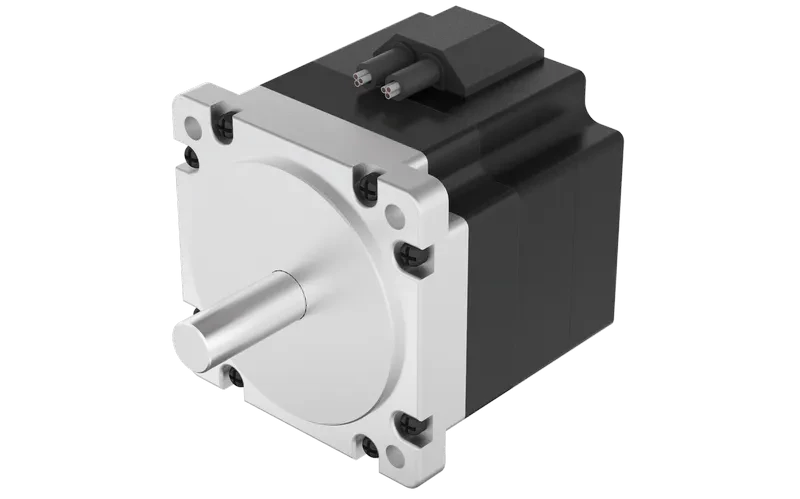

FL57SVA - Бесщёточные серводвигатели с замкнутым контуром

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Тип кодера 1. Оптический энкодер. 2. Магнитный энкодер. 3. Метод резольвера. Примечание: Доступны несколько разрешений. Доступны инкрементные и абсолютные значения.
Максимальное радиальное усилие (Н) 115
Максимальное осевое усилие (Н) 45
Класс изоляции Класс Б
Класс IP IP30
Условия окружающей среды Температура: -20℃~ +40℃; Относительная влажность: ≤90%RH (без образования росы); Среда установки: высота ≤1000 м (1000~4000 м, снижение номинальных характеристик), беречь от коррозии, горючих газов, капель масла, пыли; Температура окружающей среды: -20℃~

Стандартные модели

Характеристика Модель
FL57SVA02 FL57SVA03 FL57SVA04
Номинальное напряжение (VDC) 36 36 36
Номинальная скорость (об/мин) 3000 3000 3000
Номинальный крутящий момент (Н·м) 0.3 0.45 0.6
Номинальный ток (A) 94 141 188
Скорость (об/мин) 4400 4400 4400
Пиковый крутящий момент (Н·м) 0.9 1.35 1.8
Ток (А) 12.6 16.2 22.5
Сопротивление (Ом) 1.2 0.8 0.5
Индуктивность (мГн) 1.2 0.8 0.6
Обратная ЭДС (Vrms/KRPM) 5.6 5.6 5.7
Постоянная крутящего момента (Н·м/А) 0.075 0.075 0.08
Количество полюсов 8 8 8
Кодер 1000 1000 1000
Инерция ротора (г·см²) 210 320 430
Длина двигателя (мм) 76.0 96.0 116.0
Масса (кг) 0.8 1 1.2

FL57SVA02

Номинальное напряжение (VDC) 36
Номинальная скорость (об/мин) 3000
Номинальный крутящий момент (Н·м) 0.3
Номинальный ток (A) 94
Скорость (об/мин) 4400
Пиковый крутящий момент (Н·м) 0.9
Ток (А) 12.6
Сопротивление (Ом) 1.2
Индуктивность (мГн) 1.2
Обратная ЭДС (Vrms/KRPM) 5.6
Постоянная крутящего момента (Н·м/А) 0.075
Количество полюсов 8
Кодер 1000
Инерция ротора (г·см²) 210
Длина двигателя (мм) 76.0
Масса (кг) 0.8

FL57SVA03

Номинальное напряжение (VDC) 36
Номинальная скорость (об/мин) 3000
Номинальный крутящий момент (Н·м) 0.45
Номинальный ток (A) 141
Скорость (об/мин) 4400
Пиковый крутящий момент (Н·м) 1.35
Ток (А) 16.2
Сопротивление (Ом) 0.8
Индуктивность (мГн) 0.8
Обратная ЭДС (Vrms/KRPM) 5.6
Постоянная крутящего момента (Н·м/А) 0.075
Количество полюсов 8
Кодер 1000
Инерция ротора (г·см²) 320
Длина двигателя (мм) 96.0
Масса (кг) 1

FL57SVA04

Номинальное напряжение (VDC) 36
Номинальная скорость (об/мин) 3000
Номинальный крутящий момент (Н·м) 0.6
Номинальный ток (A) 188
Скорость (об/мин) 4400
Пиковый крутящий момент (Н·м) 1.8
Ток (А) 22.5
Сопротивление (Ом) 0.5
Индуктивность (мГн) 0.6
Обратная ЭДС (Vrms/KRPM) 5.7
Постоянная крутящего момента (Н·м/А) 0.08
Количество полюсов 8
Кодер 1000
Инерция ротора (г·см²) 430
Длина двигателя (мм) 116.0
Масса (кг) 1.2

Общее описание

FL57SVA - бесщеточный серводвигатель постоянного тока (BLDC) с замкнутым контуром управления, оснащенный энкодером. Двигатель предлагается с различными типами датчиков обратной связи: оптическим энкодером, магнитным энкодером или резольвером, с доступными инкрементальными и абсолютными разрешениями. Номинальное напряжение питания составляет 36 В, номинальная скорость вращения - 3000 об/мин, при этом максимальная скорость достигает 4400 об/мин. Номинальный крутящий момент варьируется от 0.3 до 0.6 Н·м, а пиковый момент - от 0.9 до 1.8 Н·м.

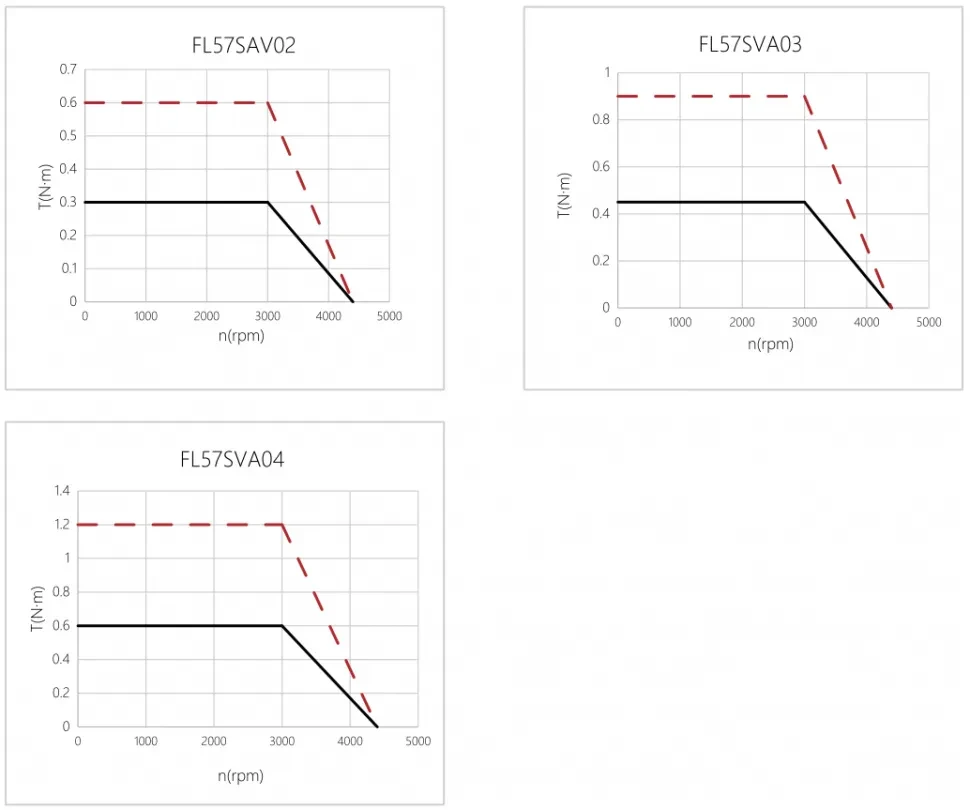

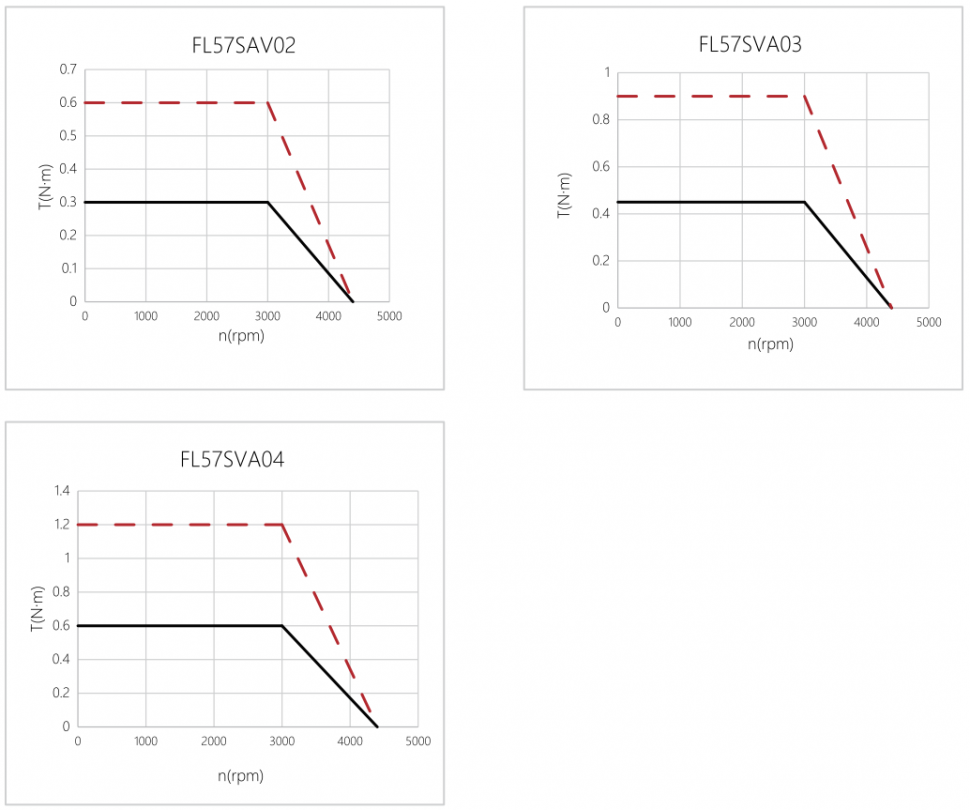

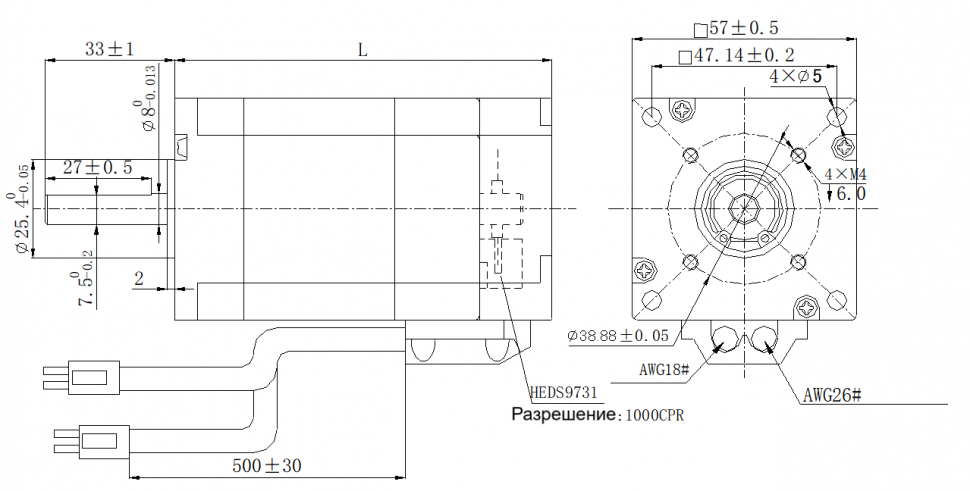

Параметры обмотки: сопротивление фазы от 0.5 до 1.2 Ом, индуктивность от 0.6 до 1.2 мГн. Константа обратной ЭДС составляет 5.6-5.7 Vrms/KRPM, постоянная момента - 0.075-0.08 Н·м/А. Двигатель имеет 8 полюсов. Момент инерции ротора находится в диапазоне от 210 до 430 г·см². Конструкция рассчитана на нагрузки: максимальная радиальная нагрузка на вал - 115 Н, осевая - 45 Н. Корпус имеет степень защиты IP30. Изоляция обмоток соответствует классу B. Эксплуатация возможна в диапазоне температур окружающей среды от -20°C до +40°C и относительной влажности до 90% (без образования конденсата). Монтаж рекомендуется на высоте до 1000 м над уровнем моря в среде, защищенной от коррозии, горючих газов, масла и пыли. Электрическое подключение осуществляется через раздельные группы проводов: 3 силовых провода AWG18 для фаз (U, V, W) и группу сигнальных проводов AWG26 для питания (+5V, GND) и сигналов энкодера (дифференциальные каналы EA±, EB±) и датчиков Холла (A, B, C). Длина корпуса моделей составляет от 76.0 до 116.0 мм, масса - от 0.8 до 1.2 кг.

Электрическое соединение

Номер Цвет Свинцовый манометр Функция Описание
1 Красный/Белый Кабель AWG26 Земля Мощность сигнала отрицательная
2 Красный VCC:+5 В постоянного тока Мощность сигнала положительная
3 Синий EA- Двухканальный дифференциальный сигнал (может быть предоставлен трехканальный дифференциальный сигнал).
4 Синий/Черный EA+
5 Черный EB-
6 Черный/Белый EB+
7 Коричневый HALL A
8 Оранжевый HALL B
9 Желтый HALL C
1 Желтый Кабель AWG18 Фаза U
2 Красный Фаза V
3 Черный Фаза W
