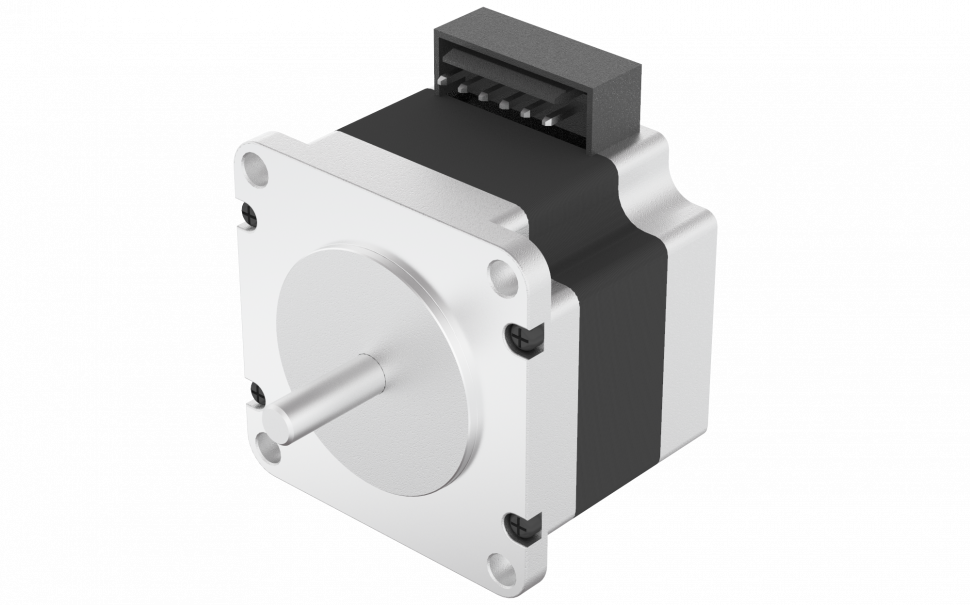

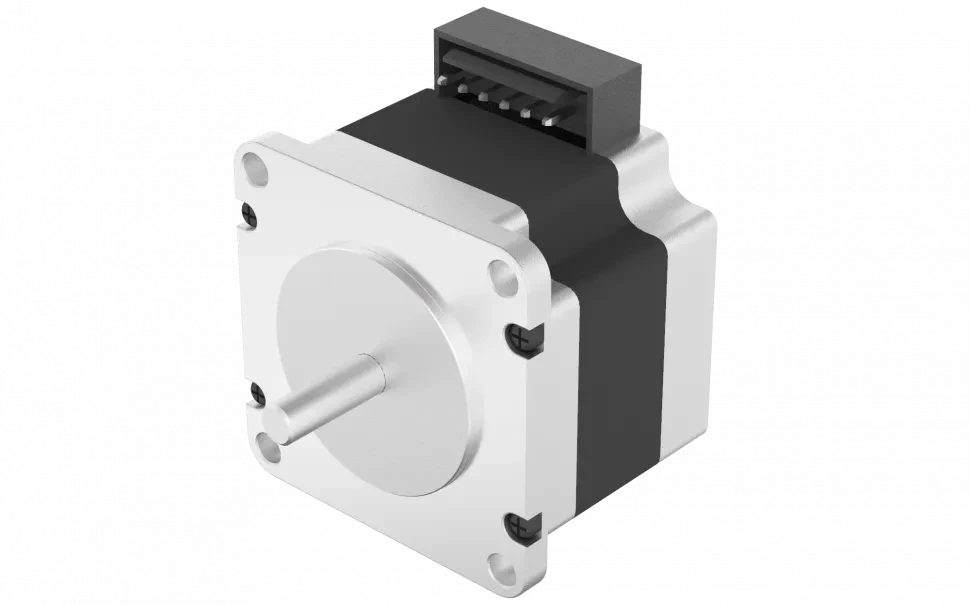

FL57STH (0.9°) - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 0.9° |
| Точность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила (Н) | 75 |
| Макс. осевая сила (Н) | 15 |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |||||
|---|---|---|---|---|---|---|
| FL57STH41-2006MA | FL57STH41-2804MA | FL57STH56-2006MA | FL57STH56-2804MA | FL57STH76-2006MA | FL57STH76-2804MA | |
| Ток (А) | 2 | 2.8 | 2 | 2.8 | 2 | 2.8 |
| Сопротивление (Ом) | 1.4 | 0.7 | 1.8 | 0.9 | 2.25 | 1.13 |
| Индуктивность (мГн) | 2.2 | 2.2 | 4.5 | 4.5 | 5.6 | 5.6 |

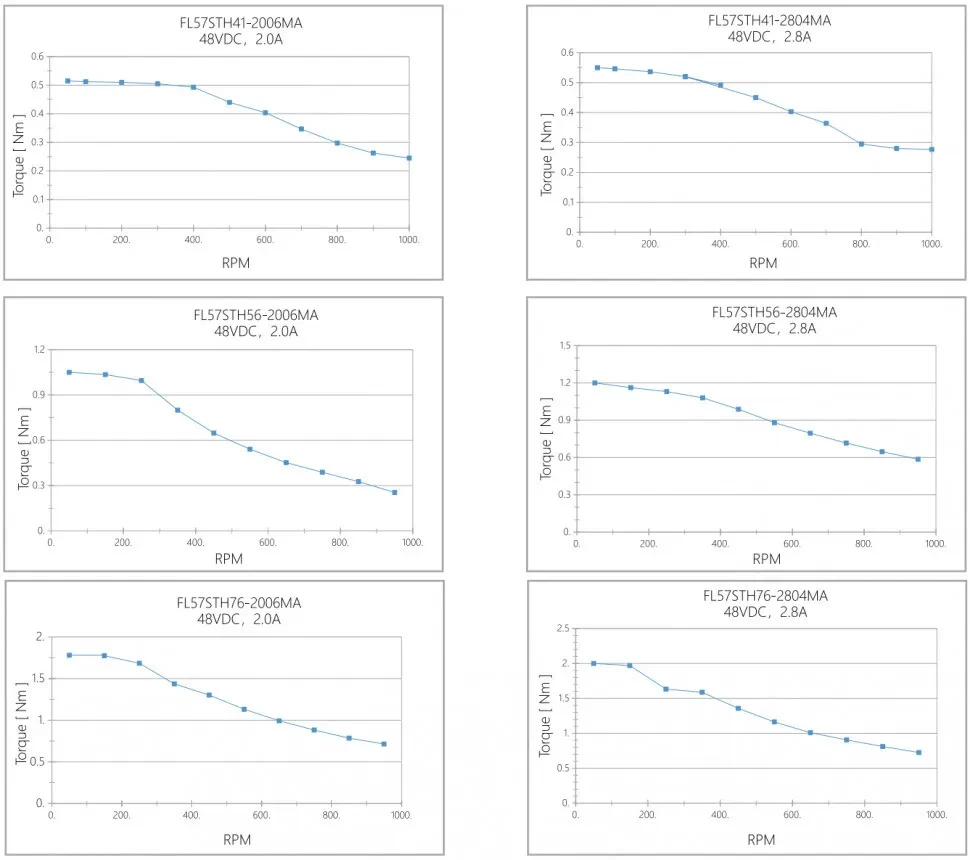

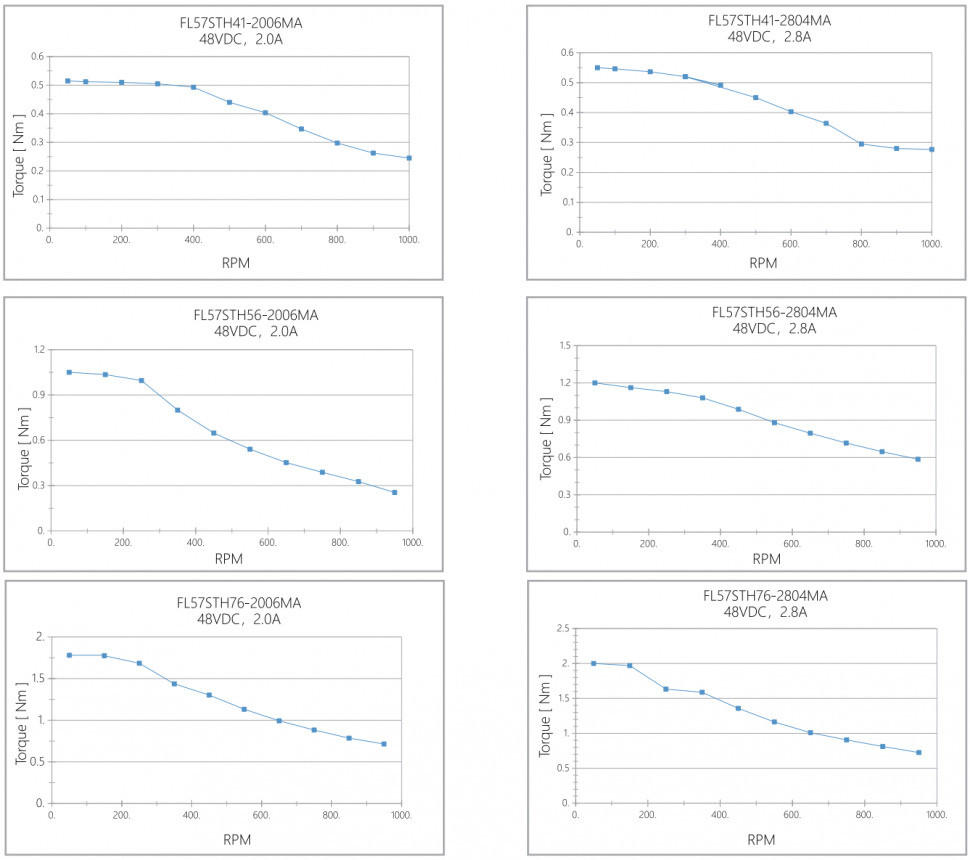

| Удерживающий крутящий момент (Н·м) | 0.39 | 0.55 | 0.9 | 1.2 | 1.35 | 1.8 |
| Крутящий момент фиксатора (Н·м) | 0.021 | 0.021 | 0.04 | 0.04 | 0.068 | 0.068 |

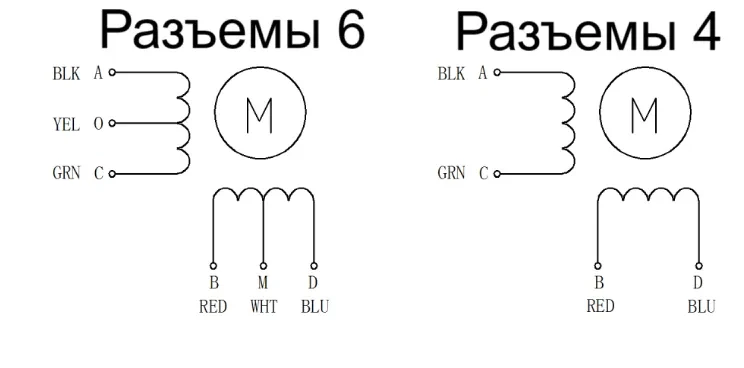

| Количество выводных контактов | 6 | 4 | 6 | 4 | 6 | 4 |
| Инерция ротора (г·см²) | 120 | 120 | 300 | 300 | 480 | 480 |
| Масса (кг) | 0.45 | 0.45 | 0.7 | 0.7 | 1 | 1 |

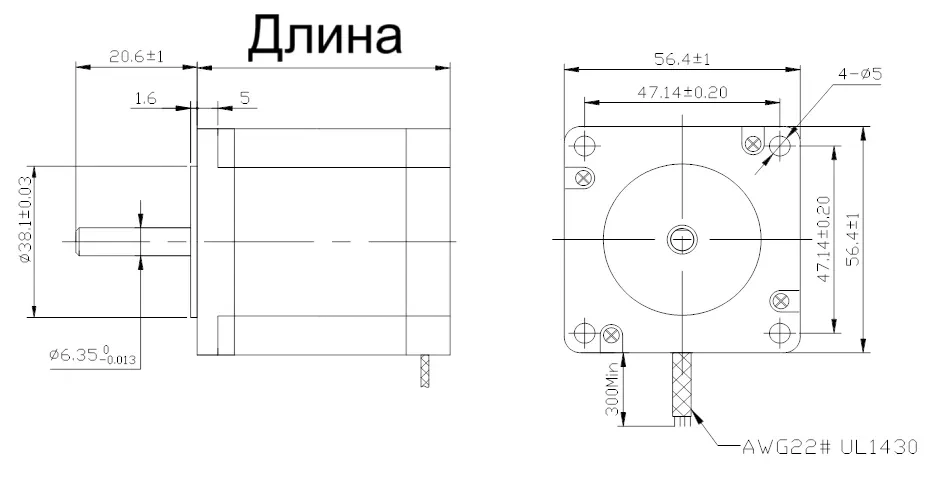

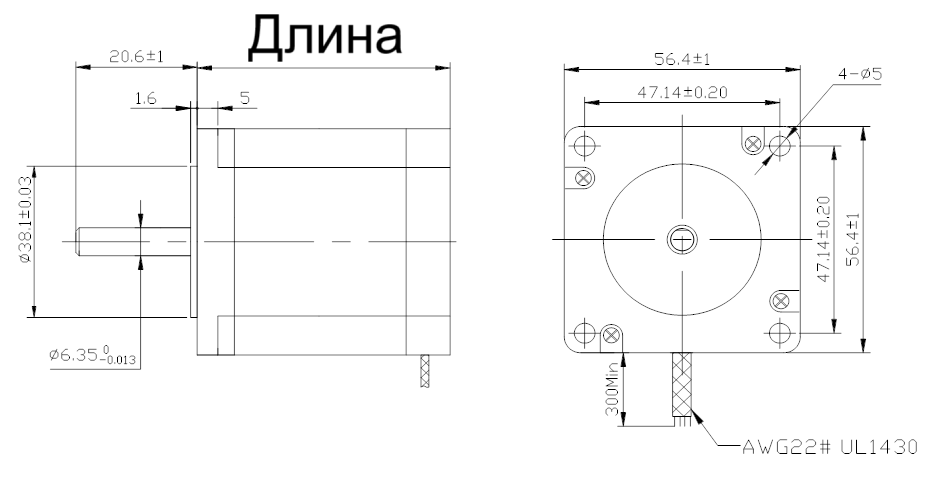

| Длина (мм) | 41.0 | 41.0 | 56.0 | 56.0 | 76.0 | 76.0 |
FL57STH41-2006MA
| Ток (А) | 2 |
| Сопротивление (Ом) | 1.4 |
| Индуктивность (мГн) | 2.2 |
| Удерживающий крутящий момент (Н·м) | 0.39 |
| Крутящий момент фиксатора (Н·м) | 0.021 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 120 |
| Масса (кг) | 0.45 |
| Длина (мм) | 41.0 |
FL57STH41-2804MA
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 0.7 |
| Индуктивность (мГн) | 2.2 |
| Удерживающий крутящий момент (Н·м) | 0.55 |
| Крутящий момент фиксатора (Н·м) | 0.021 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 120 |
| Масса (кг) | 0.45 |
| Длина (мм) | 41.0 |
FL57STH56-2006MA
| Ток (А) | 2 |
| Сопротивление (Ом) | 1.8 |
| Индуктивность (мГн) | 4.5 |
| Удерживающий крутящий момент (Н·м) | 0.9 |
| Крутящий момент фиксатора (Н·м) | 0.04 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 300 |
| Масса (кг) | 0.7 |
| Длина (мм) | 56.0 |
FL57STH56-2804MA
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 0.9 |
| Индуктивность (мГн) | 4.5 |
| Удерживающий крутящий момент (Н·м) | 1.2 |
| Крутящий момент фиксатора (Н·м) | 0.04 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 300 |
| Масса (кг) | 0.7 |
| Длина (мм) | 56.0 |
FL57STH76-2006MA
| Ток (А) | 2 |
| Сопротивление (Ом) | 2.25 |
| Индуктивность (мГн) | 5.6 |
| Удерживающий крутящий момент (Н·м) | 1.35 |
| Крутящий момент фиксатора (Н·м) | 0.068 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 480 |
| Масса (кг) | 1 |
| Длина (мм) | 76.0 |
FL57STH76-2804MA
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 1.13 |
| Индуктивность (мГн) | 5.6 |
| Удерживающий крутящий момент (Н·м) | 1.8 |
| Крутящий момент фиксатора (Н·м) | 0.068 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 480 |
| Масса (кг) | 1 |
| Длина (мм) | 76.0 |
