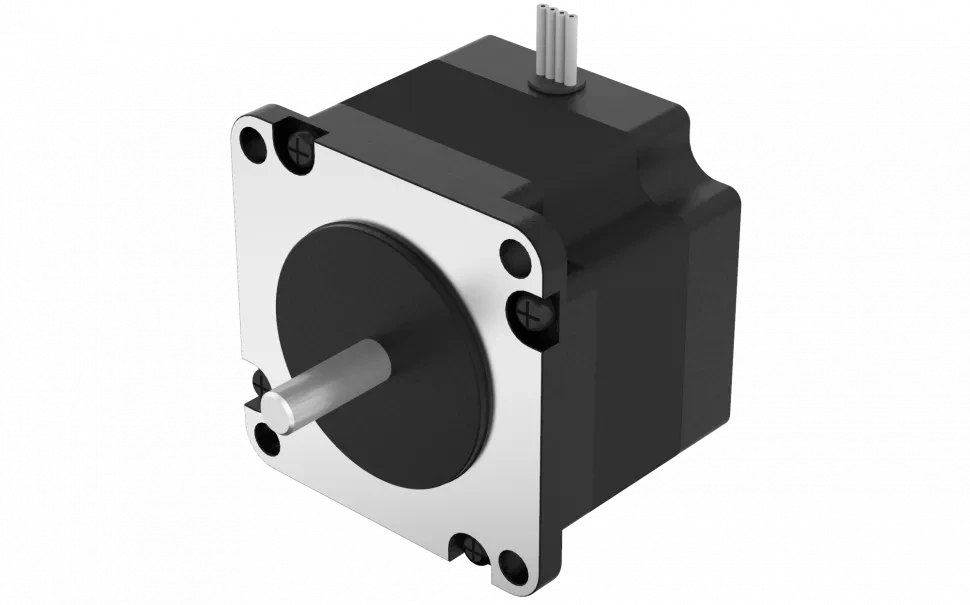

FL57STH - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 75 |
| Максимальное осевое усилие (Н) | 15 |
| Диэлектрическая прочность | 600 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |

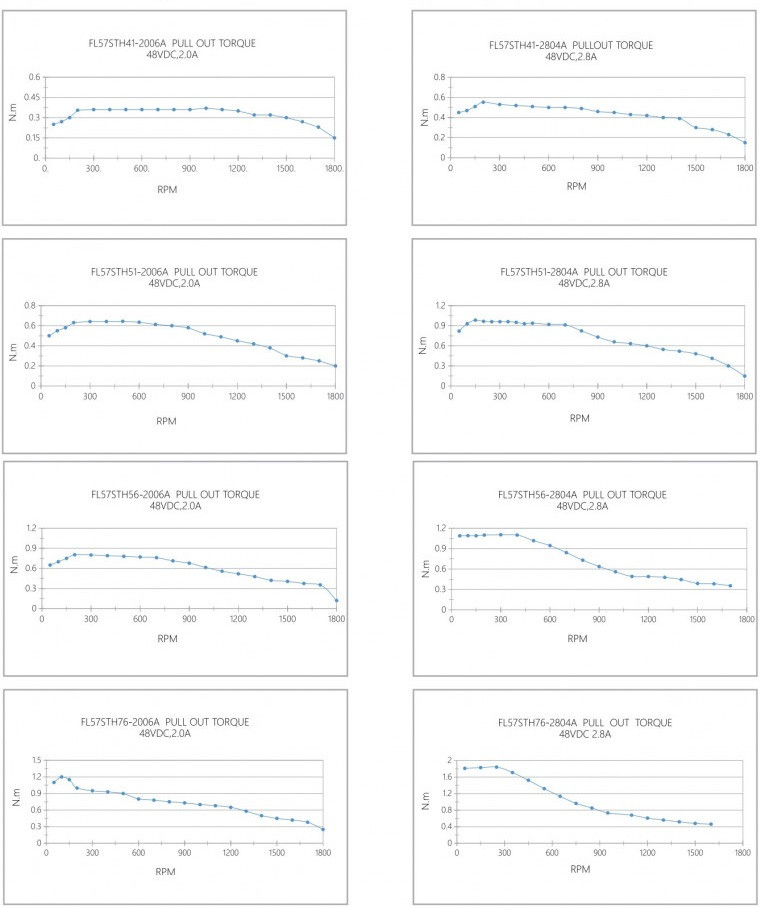

Стандартные модели
| Характеристика | Модель | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| FL57STH41-2006A | FL57STH41-2804A | FL57STH51-2006A | FL57STH51-2804A | FL57STH56-2006A | FL57STH56-2804A | FL57STH76-2006A | FL57STH76-2804A | FL57STH115-2804A | |
| Ток (А) | 2 | 2.8 | 2 | 2.8 | 2 | 2.8 | 2 | 2.8 | 2.8 |
| Сопротивление (Ом) | 1.4 | 0.7 | 1.65 | 0.83 | 1.8 | 0.9 | 2.25 | 1.13 | 2.1 |
| Индуктивность (мГн) | 1.4 | 1.4 | 2.2 | 2.2 | 2.5 | 2.5 | 3.6 | 3.6 | 10 |
| Удерживающий крутящий момент (Н·м) | 0.39 | 0.55 | 0.72 | 1 | 0.9 | 1.26 | 1.35 | 1.89 | 3 |
| Фиксирующий крутящий момент (Н·м) | 0.02 | 0.02 | 0.035 | 0.035 | 0.04 | 0.04 | 0.068 | 0.068 | 0.1 |

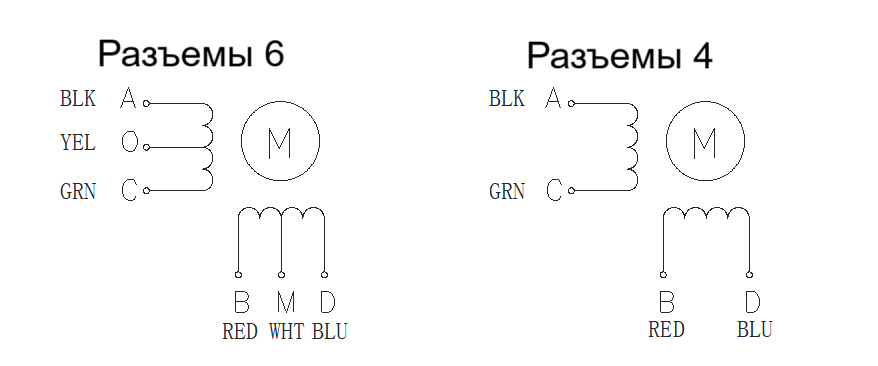

| Количество выводных контактов | 6 | 4 | 6 | 4 | 6 | 4 | 6 | 4 | 4 |
| Инерция ротора (г·см²) | 120 | 120 | 275 | 275 | 300 | 300 | 480 | 480 | 650 |
| Масса (кг) | 0.45 | 0.45 | 0.65 | 0.65 | 0.7 | 0.7 | 1 | 1 | 1.8 |

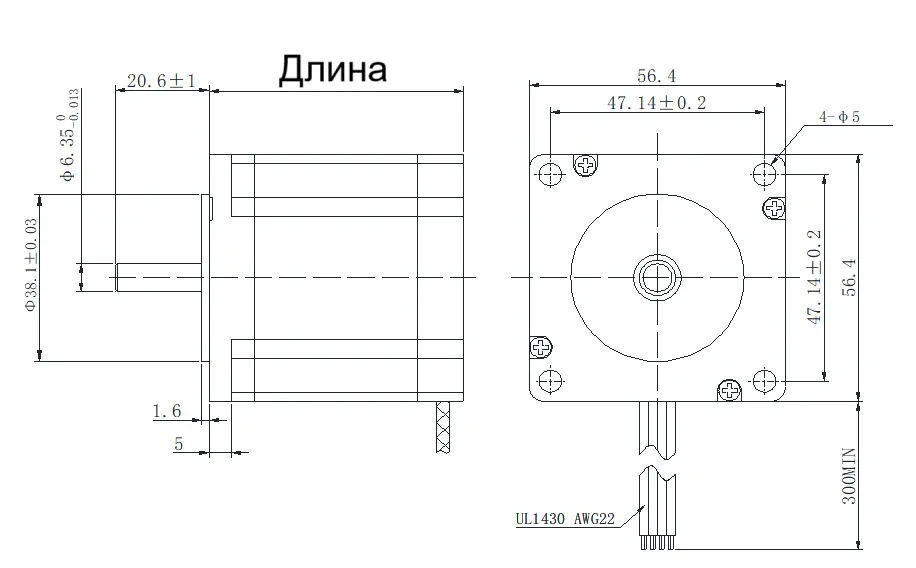

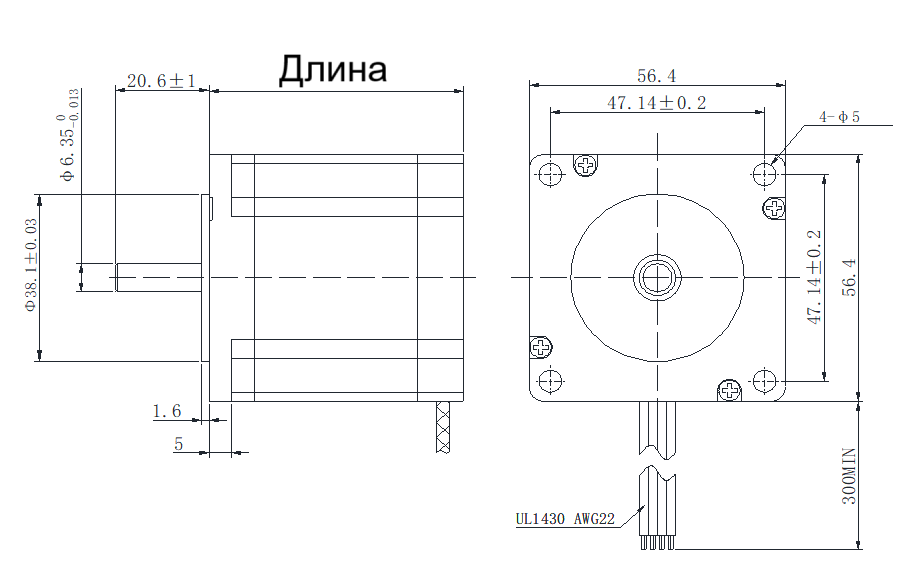

| Длина (мм) | 40.0 ± 1.0 | 40 ± 1.0 | 50.0 ± 1.0 | 50.0 ± 1.0 | 54.0 ± 1.0 | 54.0 ± 1.0 | 75.0 ± 1.0 | 75.0 ± 1.0 | 115.0 ± 1.0 |
FL57STH41-2006A
| Ток (А) | 2 |
| Сопротивление (Ом) | 1.4 |
| Индуктивность (мГн) | 1.4 |
| Удерживающий крутящий момент (Н·м) | 0.39 |
| Фиксирующий крутящий момент (Н·м) | 0.02 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 120 |
| Масса (кг) | 0.45 |
| Длина (мм) | 40.0 ± 1.0 |
FL57STH41-2804A
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 0.7 |
| Индуктивность (мГн) | 1.4 |
| Удерживающий крутящий момент (Н·м) | 0.55 |
| Фиксирующий крутящий момент (Н·м) | 0.02 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 120 |
| Масса (кг) | 0.45 |
| Длина (мм) | 40 ± 1.0 |
FL57STH51-2006A
| Ток (А) | 2 |
| Сопротивление (Ом) | 1.65 |
| Индуктивность (мГн) | 2.2 |
| Удерживающий крутящий момент (Н·м) | 0.72 |
| Фиксирующий крутящий момент (Н·м) | 0.035 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 275 |
| Масса (кг) | 0.65 |
| Длина (мм) | 50.0 ± 1.0 |
FL57STH51-2804A
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 0.83 |
| Индуктивность (мГн) | 2.2 |
| Удерживающий крутящий момент (Н·м) | 1 |
| Фиксирующий крутящий момент (Н·м) | 0.035 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 275 |
| Масса (кг) | 0.65 |
| Длина (мм) | 50.0 ± 1.0 |
FL57STH56-2006A
| Ток (А) | 2 |
| Сопротивление (Ом) | 1.8 |
| Индуктивность (мГн) | 2.5 |
| Удерживающий крутящий момент (Н·м) | 0.9 |
| Фиксирующий крутящий момент (Н·м) | 0.04 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 300 |
| Масса (кг) | 0.7 |
| Длина (мм) | 54.0 ± 1.0 |
FL57STH56-2804A
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 0.9 |
| Индуктивность (мГн) | 2.5 |
| Удерживающий крутящий момент (Н·м) | 1.26 |
| Фиксирующий крутящий момент (Н·м) | 0.04 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 300 |
| Масса (кг) | 0.7 |
| Длина (мм) | 54.0 ± 1.0 |
FL57STH76-2006A
| Ток (А) | 2 |
| Сопротивление (Ом) | 2.25 |
| Индуктивность (мГн) | 3.6 |
| Удерживающий крутящий момент (Н·м) | 1.35 |
| Фиксирующий крутящий момент (Н·м) | 0.068 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 480 |
| Масса (кг) | 1 |
| Длина (мм) | 75.0 ± 1.0 |
FL57STH76-2804A
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 1.13 |
| Индуктивность (мГн) | 3.6 |
| Удерживающий крутящий момент (Н·м) | 1.89 |
| Фиксирующий крутящий момент (Н·м) | 0.068 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 480 |
| Масса (кг) | 1 |
| Длина (мм) | 75.0 ± 1.0 |
FL57STH115-2804A
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 2.1 |
| Индуктивность (мГн) | 10 |
| Удерживающий крутящий момент (Н·м) | 3 |
| Фиксирующий крутящий момент (Н·м) | 0.1 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 650 |
| Масса (кг) | 1.8 |
| Длина (мм) | 115.0 ± 1.0 |
Общее описание
Модель FL57STH представляет собой гибридный шаговый двигатель. Ключевые технические параметры включают угол шага 1.8° с точностью ±5%, работу с номинальным током до 2.8 А и удерживающий момент до 3 Н·м в различных модификациях. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, диэлектрическая прочность 600 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C, наличие версий с 4 или 6 выводными контактами и несколько вариантов длины корпуса позволяют гибко подобрать устройство для различных применений, включая промышленную автоматику, станки с ЧПУ и другое оборудование, требующее высокого крутящего момента и точного управления.
