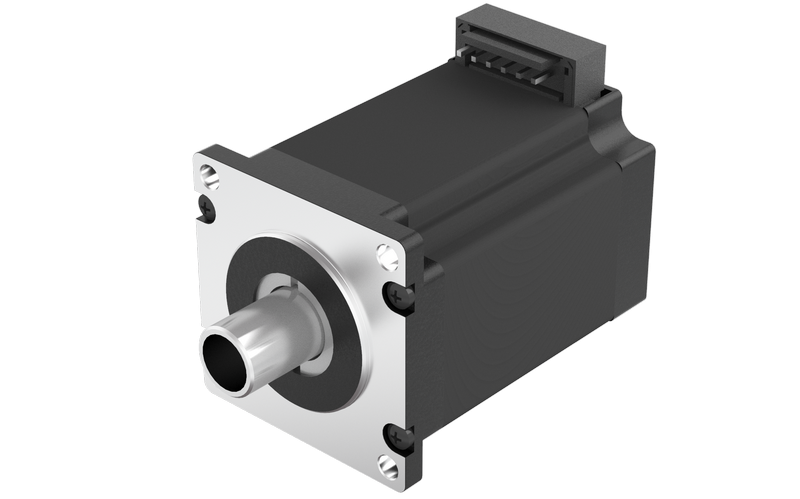

FL57STC - Шаговые двигатели с полым валом
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1,8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 75 |
| Максимальное осевое усилие (Н) | 15 |
| Диэлектрическая прочность | 600 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |

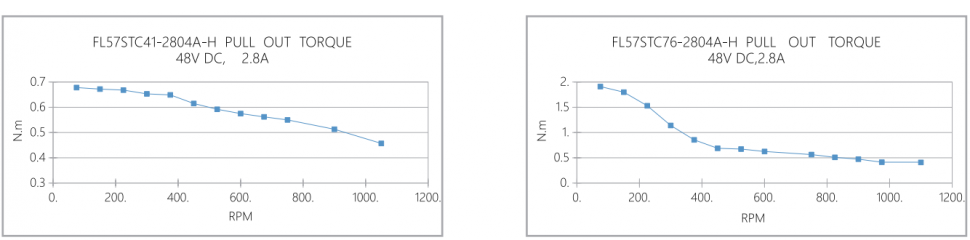

Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL57STC41-2804B-H | FL57STC76-2804B-H | |
| Ток (А) | 2.8 | 2.8 |
| Сопротивление (Ом) | 0.78 | 1.3 |
| Индуктивность (мГн) | 1.8 | 5.3 |
| Удерживающий крутящий момент (Н·м) | 0.6 | 2.3 |
| Фиксирующий крутящий момент (Н·м) | 0.025 | 0.068 |
| Количество выводных контактов | 4 | 4 |
| Инерция ротора (г·см²) | 120 | 480 |
| Масса (кг) | 0.45 | 1.1 |

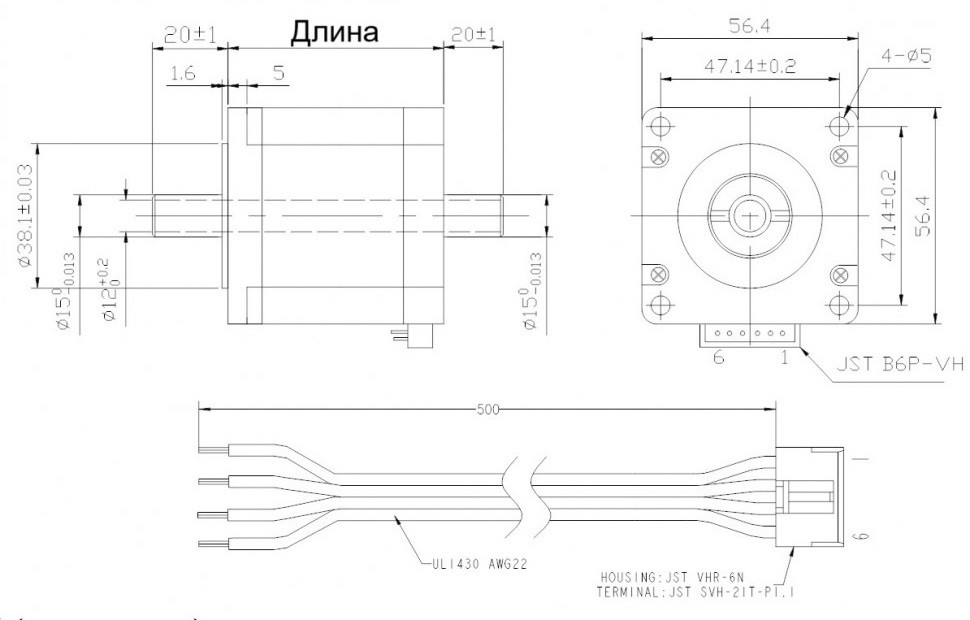

| Длина (мм) | 40.5 ± 1.0 | 77.5 ± 1.0 |
FL57STC41-2804B-H
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 0.78 |
| Индуктивность (мГн) | 1.8 |
| Удерживающий крутящий момент (Н·м) | 0.6 |
| Фиксирующий крутящий момент (Н·м) | 0.025 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 120 |
| Масса (кг) | 0.45 |
| Длина (мм) | 40.5 ± 1.0 |
FL57STC76-2804B-H
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 1.3 |
| Индуктивность (мГн) | 5.3 |
| Удерживающий крутящий момент (Н·м) | 2.3 |
| Фиксирующий крутящий момент (Н·м) | 0.068 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 480 |
| Масса (кг) | 1.1 |
| Длина (мм) | 77.5 ± 1.0 |

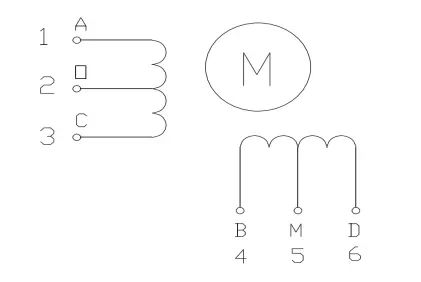

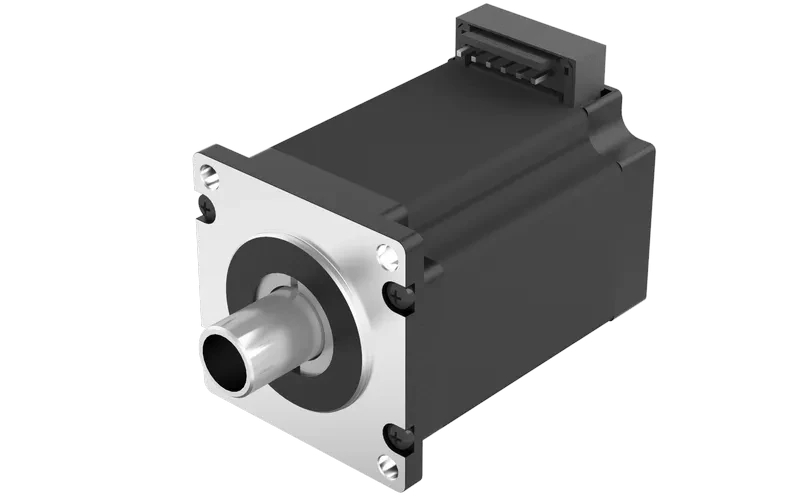

Общее описание
Модель FL57STC представляет собой шаговый двигатель с полым валом. Ключевые технические параметры включают стандартный угол шага 1.8° с высокой точностью ±5%, удерживающий момент до 2.3 Н·м и ток до 2.8 А. Конструкция полого вала обеспечивает минимальный радиальный люфт (0.02 мм) и осевой люфт (0.08 мм) при нагрузке 450 г, а также повышенную способность выдерживать значительные радиальные нагрузки до 75 Н и осевые до 15 Н.
Конструктивные особенности двигателя, такие как полый вал, высокий класс изоляции (Класс Б) и проверка диэлектрической прочностью 600 VAC, обеспечивают его надежную работу в системах управления, требующих высокой мощности и точности. Широкий диапазон рабочих температур (от -20°C до +50°C) и стабильные электрические параметры позволяют использовать устройство в ответственных промышленных и автоматизированных системах, где критически важны точное позиционирование, высокая нагрузочная способность и возможность интеграции валов или кабелей через осевое отверстие двигателя.
