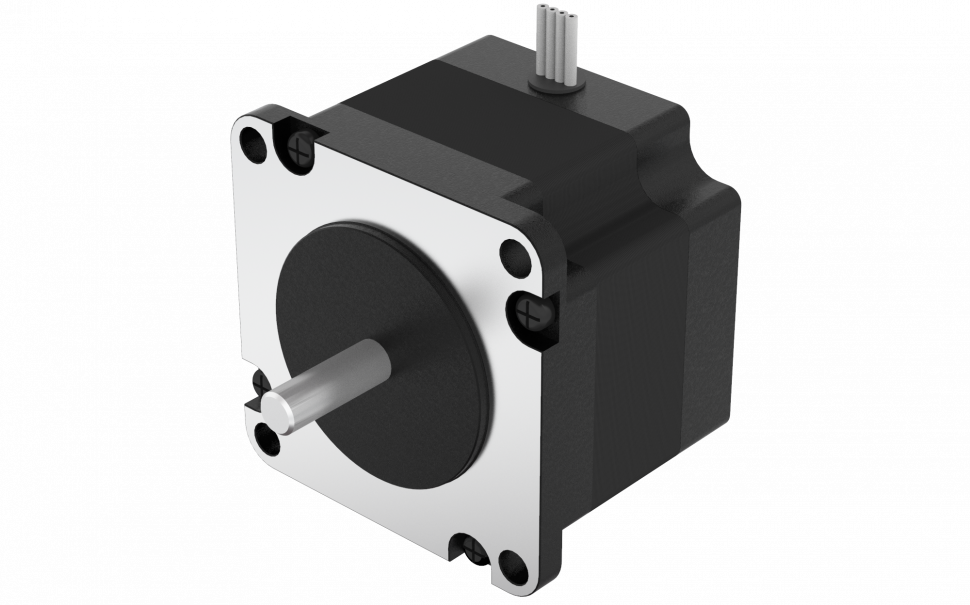

FL57ST - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 75 |
| Максимальное осевое усилие (Н) | 15 |
| Диэлектрическая прочность | 600 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL57ST41-1106A | FL57ST51-2804A | FL57ST56-2554A | FL57ST76-1506A | |
| Ток (А) | 1.1 | 2.8 | 2.55 | 1.5 |
| Сопротивление (Ом) | 3.6 | 0.85 | 1.1 | 3.6 |
| Индуктивность (мГн) | 4 | 2.1 | 3.6 | 6 |
| Удерживающий крутящий момент (Н·м) | 0.28 | 0.69 | 0.84 | 0.9 |
| Фиксирующий крутящий момент (Н·м) | 0.018 | 0.035 | 0.042 | 0.072 |

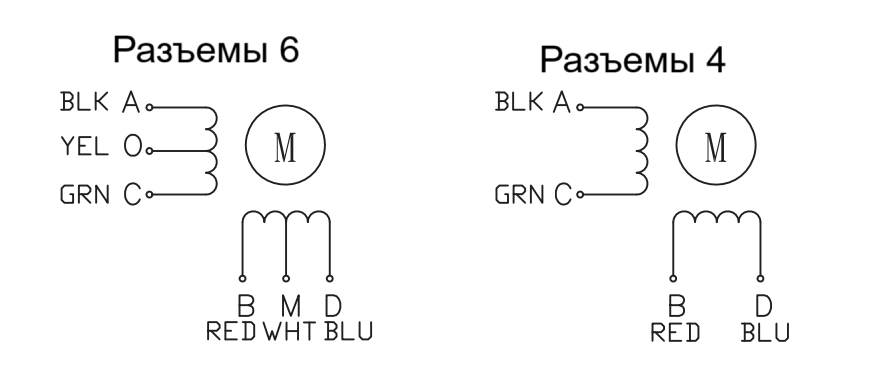

| Количество выводных контактов | 6 | 4 | 4 | 6 |
| Инерция ротора (г·см²) | 57 | 110 | 135 | 200 |
| Масса (кг) | 0.54 | 0,6 | 0.65 | 0.95 |

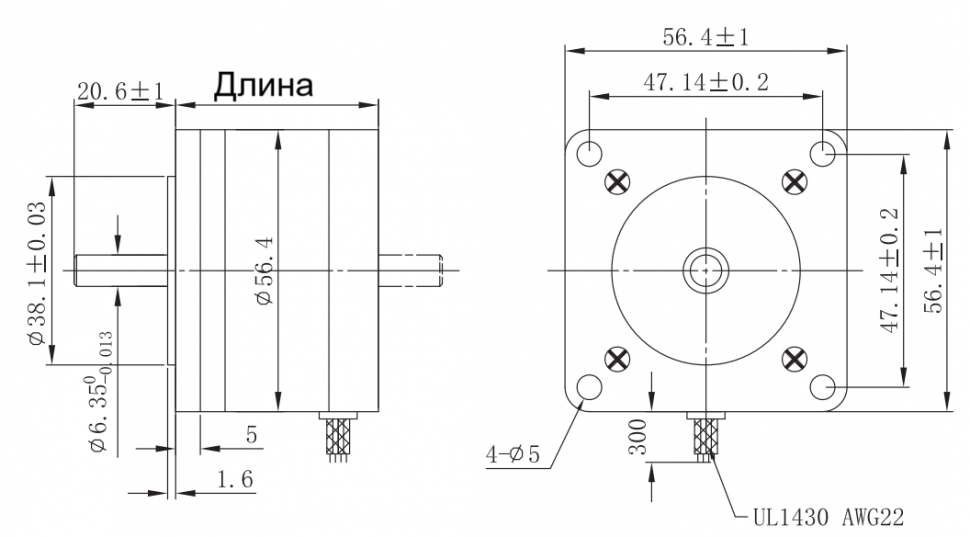

| Длина (мм) | 41.0 ± 1.0 | 51.0 ± 1.0 | 56.0 ± 1.0 | 76.0 ± 1.0 |
FL57ST41-1106A
| Ток (А) | 1.1 |
| Сопротивление (Ом) | 3.6 |
| Индуктивность (мГн) | 4 |
| Удерживающий крутящий момент (Н·м) | 0.28 |
| Фиксирующий крутящий момент (Н·м) | 0.018 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 57 |
| Масса (кг) | 0.54 |
| Длина (мм) | 41.0 ± 1.0 |
FL57ST51-2804A
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 0.85 |
| Индуктивность (мГн) | 2.1 |
| Удерживающий крутящий момент (Н·м) | 0.69 |
| Фиксирующий крутящий момент (Н·м) | 0.035 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 110 |
| Масса (кг) | 0,6 |
| Длина (мм) | 51.0 ± 1.0 |
FL57ST56-2554A
| Ток (А) | 2.55 |
| Сопротивление (Ом) | 1.1 |
| Индуктивность (мГн) | 3.6 |
| Удерживающий крутящий момент (Н·м) | 0.84 |
| Фиксирующий крутящий момент (Н·м) | 0.042 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 135 |
| Масса (кг) | 0.65 |
| Длина (мм) | 56.0 ± 1.0 |
FL57ST76-1506A
| Ток (А) | 1.5 |
| Сопротивление (Ом) | 3.6 |
| Индуктивность (мГн) | 6 |
| Удерживающий крутящий момент (Н·м) | 0.9 |
| Фиксирующий крутящий момент (Н·м) | 0.072 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 200 |
| Масса (кг) | 0.95 |
| Длина (мм) | 76.0 ± 1.0 |
Общее описание
Модель FL57ST представляет собой гибридный шаговый двигатель. Ключевые технические параметры включают угол шага 1.8° с точностью ±5%, работу с номинальным током до 2.8 А и удерживающий момент до 0.9 Н·м в различных модификациях. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, диэлектрическая прочность 600 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C, наличие версий с 4 или 6 выводными контактами и несколько вариантов длины корпуса позволяют гибко подобрать устройство для различных применений, включая промышленную автоматику, станки с ЧПУ, 3D-принтеры и другое оборудование, требующее точного управления.
