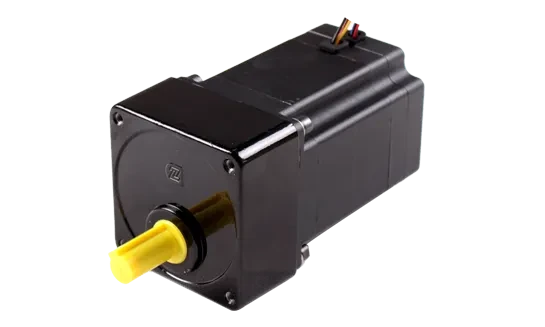

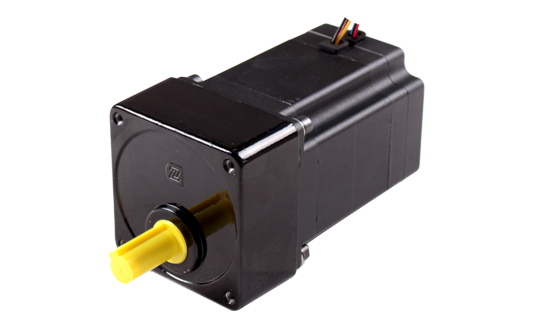

FL57BLS-60JB - Двигатель BLDC с редуктором

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
руб.

Характеристики цилиндрической коробки передач

Соотношение 3 5 7.5 10 12.5 15 25 30 50 75 90 100 120 150
Количество зубчатых передач 2 3 4
Номинальный крутящий момент 5 Н.м
Максимальный крутящий момент 10 Н.м
Эффективность 0.81 0.73 0.66

Технические характеристики мотор-редуктора BLDC

Соотношение 3 5 7.5 10 12.5 15 25 30 50 75 90 100 120
FL57BLS01-60JB Номинальный крутящий момент (Нм) 0.26 0.44 0.66 0.89 1.11 1.33 2 2.4 4 5.4 6.5 7.26 8.7
Номинальная скорость (об/мин) 1333 800 533 400 320 266 160 133 80 53 44 40 33
Предельный крутящий момент (Нм) 0.78 1.32 1.98 2.67 3.33 3.99 6 7.2 10
FL57BLS02-60JB Номинальный крутящий момент (Нм) 0.54 0.89 1.33 1.78 2.22 2.67 4 4.8 8 --- --- --- ---
Номинальная скорость (об/мин) 1333 800 533 400 320 266 160 133 80 --- --- --- ---
Предельный крутящий момент (Нм) 1.62 2.67 3.99 5.34 6.66 8 10 --- --- --- ---
FL57BLS03-60JB Номинальный крутящий момент (Нм) 0.8 1.33 2 2.67 3.34 4 6 7.22 --- --- --- --- ---
Номинальная скорость (об/мин) 1333 800 533 400 320 266 160 133 --- --- --- --- ---
Предельный крутящий момент (Нм) 2.4 3.99 6 8 10 --- --- --- --- ---
FL57BLS04-60JB Номинальный крутящий момент (Нм) 1.06 1.85 2.67 3.56 4.45 5.34 8 9.6 --- --- --- --- ---
Номинальная скорость (об/мин) 1333 800 533 400 320 266 160 133 --- --- --- --- ---
Предельный крутящий момент (Нм) 3.18 5.55 8 10 --- --- --- --- ---

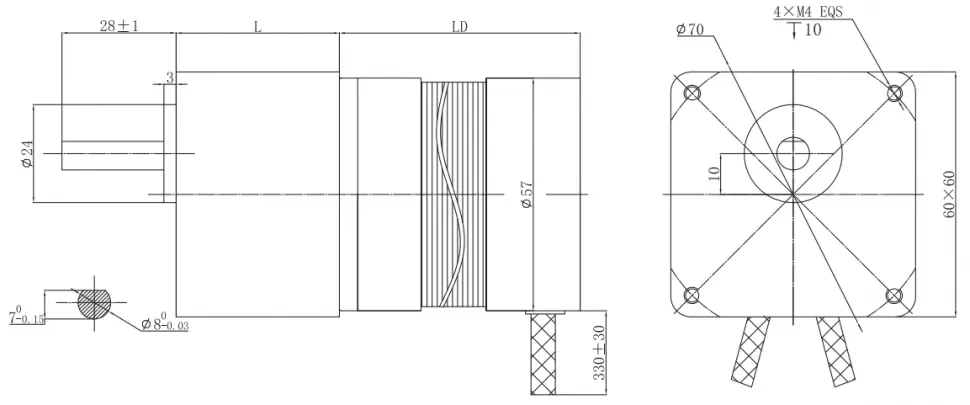

Соотношение L2(мм) L1(мм)
FL57BLS01-60JB FL57BLS02-60JB FL57BLS03-60JB FL57BLS04-60JB
3---15 59 79 99 119 32
25---150 59 79 99 119 40
