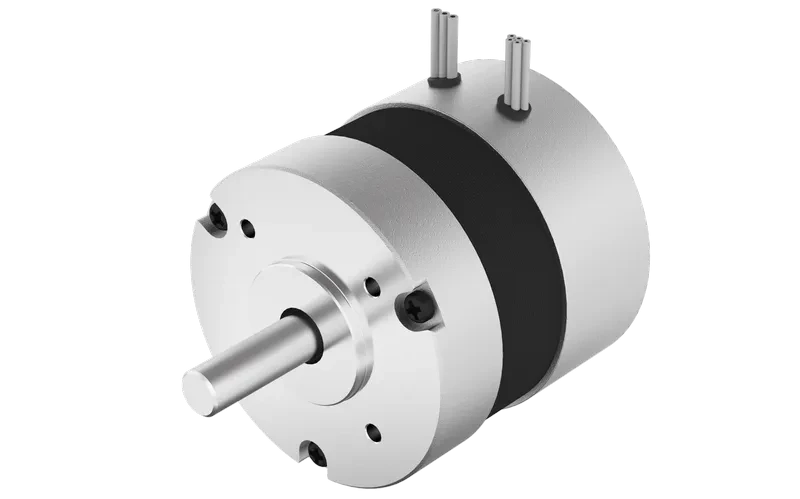

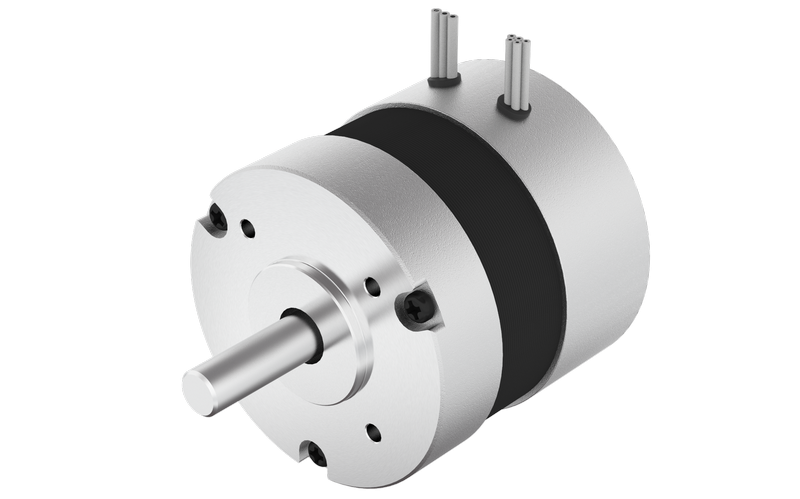

FL57BLA - Стандартные двигатели BLDC
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол эффекта Холла | 120 градусов |
| Биение вала (мм) | 0.025 |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 115 |
| Максимальное осевое усилие (Н) | 45 |
| Диэлектрическая прочность | 600VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL57BLA(S)01 | FL57BLA(S)02 | FL57BLA(S)03 | FL57BLA(S)04 | |
| Количество полюсов | 6 | 6 | 6 | 6 |
| Количество фаз | 3 | 3 | 3 | 3 |
| Номинальное напряжение (VDC) | 36 | 36 | 36 | 36 |
| Номинальный крутящий момент (мН·м) | 0.2 | 0.4 | 0.6 | 0.8 |
| Постоянный крутящий момент (мН·м) | 0.24 | 0.48 | 0.72 | 0.96 |
| Номинальная скорость (об/мин) | 4000 | 4000 | 4000 | 4000 |
| Номинальная мощность (Вт) | 83 | 166 | 249 | 332 |
| Пиковый крутящий момент (мН·м) | 0.6 | 1.2 | 1.8 | 2.4 |
| Ток (А) | 9.1 | 17.9 | 28.2 | 34.3 |
| Сопротивление (Ом) | 0.87 | 0.38 | 0.25 | 0.21 |
| Индуктивность (мГн) | 1 | 0.55 | 0.3 | 0.25 |
| Постоянная крутящего момента (мН·м/А) | 0.066 | 0.067 | 0.064 | 0.07 |
| Обратная ЭДС (Vrms/KRPM) | 4.9 | 5 | 4.7 | 5.2 |
| Инерция ротора (г·см²) | 100 | 200 | 300 | 400 |

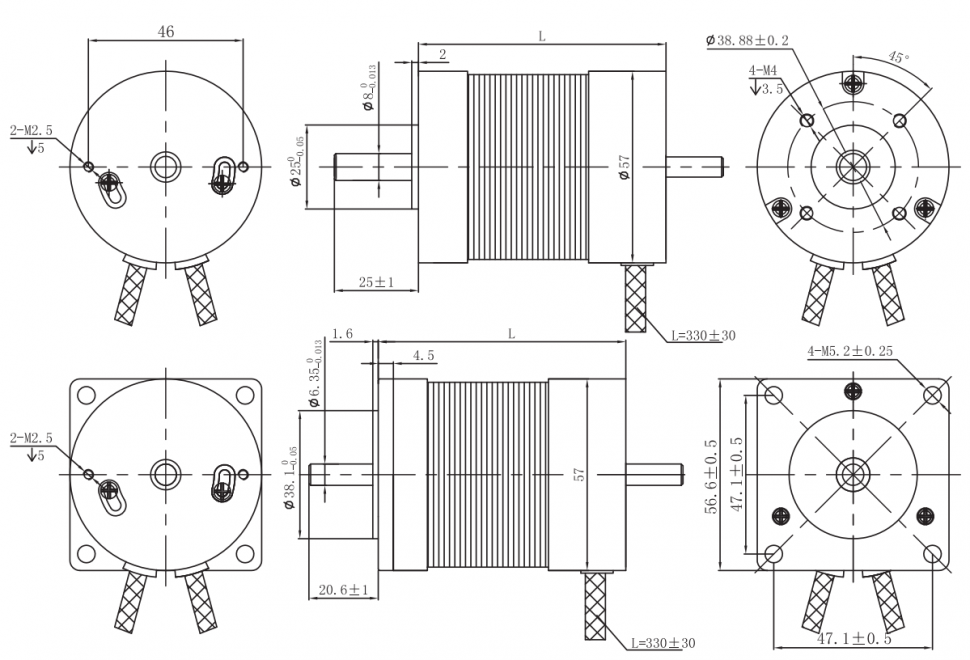

| Длина двигателя (мм) | 53.6 | 73.6 | 93.6 | 113.6 |
| Масса (кг) | 0.76 | 1 | 1.25 | 1.52 |
FL57BLA(S)01
| Количество полюсов | 6 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (мН·м) | 0.2 |
| Постоянный крутящий момент (мН·м) | 0.24 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 83 |
| Пиковый крутящий момент (мН·м) | 0.6 |
| Ток (А) | 9.1 |
| Сопротивление (Ом) | 0.87 |
| Индуктивность (мГн) | 1 |
| Постоянная крутящего момента (мН·м/А) | 0.066 |
| Обратная ЭДС (Vrms/KRPM) | 4.9 |
| Инерция ротора (г·см²) | 100 |
| Длина двигателя (мм) | 53.6 |
| Масса (кг) | 0.76 |
FL57BLA(S)02
| Количество полюсов | 6 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (мН·м) | 0.4 |
| Постоянный крутящий момент (мН·м) | 0.48 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 166 |
| Пиковый крутящий момент (мН·м) | 1.2 |
| Ток (А) | 17.9 |
| Сопротивление (Ом) | 0.38 |
| Индуктивность (мГн) | 0.55 |
| Постоянная крутящего момента (мН·м/А) | 0.067 |
| Обратная ЭДС (Vrms/KRPM) | 5 |
| Инерция ротора (г·см²) | 200 |
| Длина двигателя (мм) | 73.6 |
| Масса (кг) | 1 |
FL57BLA(S)03
| Количество полюсов | 6 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (мН·м) | 0.6 |
| Постоянный крутящий момент (мН·м) | 0.72 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 249 |
| Пиковый крутящий момент (мН·м) | 1.8 |
| Ток (А) | 28.2 |
| Сопротивление (Ом) | 0.25 |
| Индуктивность (мГн) | 0.3 |
| Постоянная крутящего момента (мН·м/А) | 0.064 |
| Обратная ЭДС (Vrms/KRPM) | 4.7 |
| Инерция ротора (г·см²) | 300 |
| Длина двигателя (мм) | 93.6 |
| Масса (кг) | 1.25 |
FL57BLA(S)04
| Количество полюсов | 6 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (мН·м) | 0.8 |
| Постоянный крутящий момент (мН·м) | 0.96 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 332 |
| Пиковый крутящий момент (мН·м) | 2.4 |
| Ток (А) | 34.3 |
| Сопротивление (Ом) | 0.21 |
| Индуктивность (мГн) | 0.25 |
| Постоянная крутящего момента (мН·м/А) | 0.07 |
| Обратная ЭДС (Vrms/KRPM) | 5.2 |
| Инерция ротора (г·см²) | 400 |
| Длина двигателя (мм) | 113.6 |
| Масса (кг) | 1.52 |
Общее описание
Модель FL57BLA представляет собой стандартный бесщеточный двигатель постоянного тока (BLDC). Ключевые технические параметры включают угол коммутации по датчикам Холла 120°, минимальный радиальный люфт 0.02 мм и осевой 0.08 мм. Конструкция двигателя рассчитана на повышенные радиальные нагрузки до 115 Н и значительные осевые нагрузки до 45 Н.
Конструктивные особенности двигателя включают класс изоляции обмоток (Класс Б), проверку диэлектрической прочностью 600 VAC и наличие встроенных датчиков Холла для точной коммутации. Широкий диапазон рабочих температур (от -20°C до +50°C) с различными значениями крутящего момента и мощности при сохранении номинального напряжения 36 В и высокой скорости (4000 об/мин) позволяют использовать устройство в мощных системах автоматизации, промышленной робототехнике и другом оборудовании, где требуются высокие силовые характеристики, надежность и стабильная работа.
Электрическое соединение
| Tип | Цвет | Функции |
|---|---|---|
| UL1430 AWG26 | Красный | Vcc |
| Синий | U (Xu) | |
| Зеленый | V (Hv) | |
| Белый | W (Xw) | |
| Черный | Земля | |
| UL1332 AWG18 | Желтый | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |
