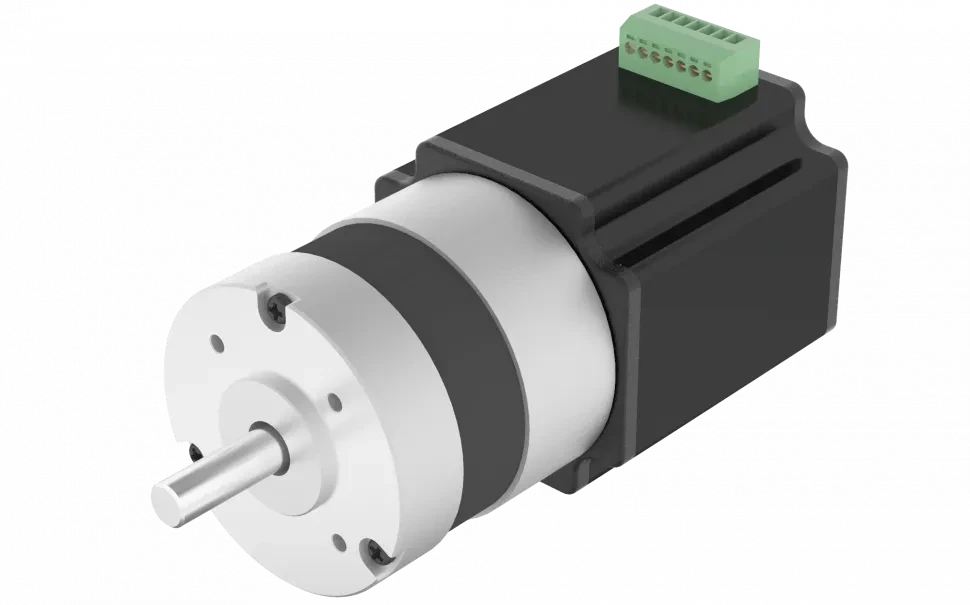

FL57BL(S)-IE - Двигатели BLDC со встроенным драйвером
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип обмотки | соединение треугольником |
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила (Н) | 115 |
| Макс. осевая сила (Н) | 45 |
| Диэлектрическая прочность | 650VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели

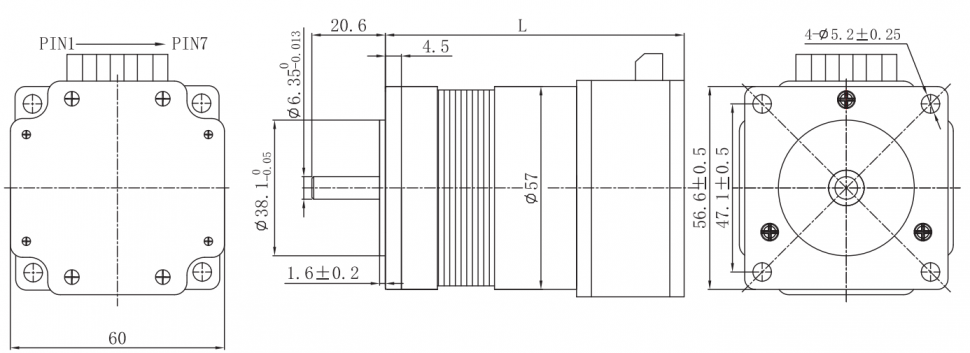

| Характеристика | Модель | |||
|---|---|---|---|---|
| FL57BL(S)005-IE | FL57BL(S)01-IE | FL57BL(S)02-IE | FL57BL(S)03-IE | |
| Количество полюсов | 4 | 4 | 4 | 4 |
| Количество фаз | 3 | 3 | 3 | 3 |
| Номинальное напряжение (VDC) | 36 | 36 | 36 | 36 |
| Номинальный крутящий момент (мН·м) | 0.055 | 0.11 | 0.22 | 0.33 |
| Постоянный крутящий момент (мН·м) | 0.066 | 0.132 | 0.264 | 0.396 |
| Номинальная скорость (об/мин) | 4000 | 4000 | 4000 | 4000 |
| Номинальная мощность (Вт) | 25 | 46 | 99 | 138 |
| Пиковый крутящий момент (мН·м) | 0.15 | 0.3 | 0,45 | 0.48 |
| Ток (А) | 3 | 5 | 7.5 | 7.5 |
| Сопротивление (Ом) | 4.3 | 1.63 | 0.64 | 0.45 |
| Индуктивность (мГн) | 10 | 4.4 | 2 | 1.5 |
| Постоянная крутящего момента (мН·м/А) | 0.052 | 0.061 | 0.06 | 0.065 |
| Обратная ЭДС (Vrms/KRPM) | 3.8 | 4.5 | 4.45 | 4.8 |
| Инерция ротора (г·см²) | 30 | 75 | 119 | 173 |
| Длина двигателя (мм) | 90.0 | 100.0 | 139.0 | 159.0 |
| Масса (кг) | 0.56 | 0.67 | 0.9 | 1.2 |
FL57BL(S)005-IE
| Количество полюсов | 4 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (мН·м) | 0.055 |
| Постоянный крутящий момент (мН·м) | 0.066 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 25 |
| Пиковый крутящий момент (мН·м) | 0.15 |
| Ток (А) | 3 |
| Сопротивление (Ом) | 4.3 |
| Индуктивность (мГн) | 10 |
| Постоянная крутящего момента (мН·м/А) | 0.052 |
| Обратная ЭДС (Vrms/KRPM) | 3.8 |
| Инерция ротора (г·см²) | 30 |
| Длина двигателя (мм) | 90.0 |
| Масса (кг) | 0.56 |
FL57BL(S)01-IE
| Количество полюсов | 4 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (мН·м) | 0.11 |
| Постоянный крутящий момент (мН·м) | 0.132 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 46 |
| Пиковый крутящий момент (мН·м) | 0.3 |
| Ток (А) | 5 |
| Сопротивление (Ом) | 1.63 |
| Индуктивность (мГн) | 4.4 |
| Постоянная крутящего момента (мН·м/А) | 0.061 |
| Обратная ЭДС (Vrms/KRPM) | 4.5 |
| Инерция ротора (г·см²) | 75 |
| Длина двигателя (мм) | 100.0 |
| Масса (кг) | 0.67 |
FL57BL(S)02-IE
| Количество полюсов | 4 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (мН·м) | 0.22 |
| Постоянный крутящий момент (мН·м) | 0.264 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 99 |
| Пиковый крутящий момент (мН·м) | 0,45 |
| Ток (А) | 7.5 |
| Сопротивление (Ом) | 0.64 |
| Индуктивность (мГн) | 2 |
| Постоянная крутящего момента (мН·м/А) | 0.06 |
| Обратная ЭДС (Vrms/KRPM) | 4.45 |
| Инерция ротора (г·см²) | 119 |
| Длина двигателя (мм) | 139.0 |
| Масса (кг) | 0.9 |
FL57BL(S)03-IE
| Количество полюсов | 4 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (мН·м) | 0.33 |
| Постоянный крутящий момент (мН·м) | 0.396 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 138 |
| Пиковый крутящий момент (мН·м) | 0.48 |
| Ток (А) | 7.5 |
| Сопротивление (Ом) | 0.45 |
| Индуктивность (мГн) | 1.5 |
| Постоянная крутящего момента (мН·м/А) | 0.065 |
| Обратная ЭДС (Vrms/KRPM) | 4.8 |
| Инерция ротора (г·см²) | 173 |
| Длина двигателя (мм) | 159.0 |
| Масса (кг) | 1.2 |
Электрическое соединение
| +Вп | Земля | Земля | ПГ | СВ | П/П | +5 В |
|---|---|---|---|---|---|---|
| O | O | O | O | O | O | О |
| 1 +Vp --- ВХОД ПИТАНИЯ ПОСТОЯННОГО ТОКА +36 В | ||||||
| 2 GND --- ОБЩЕЕ ЗАЗЕМЛЕНИЕ СИСТЕМЫ | ||||||
| 3 GND --- ОБЩЕЕ ЗАЗЕМЛЕНИЕ СИСТЕМЫ | ||||||
| 4 PG --- СКОРОСТЬ ИМПУЛЬСНОГО ВЫХОДА (TTL), 6 ИМП./ОБРАТ | ||||||
| 5 SV --- СКОРОСТНОЕ НАПРЯЖЕНИЕ 0—5 В ПОСТОЯННОГО ТОКА | ||||||
| 6 F/R --- НАПРАВЛЕНИЕ ВРАЩЕНИЯ | ||||||
| 7 +5 В --- ВЫХОДНОЕ НАПРЯЖЕНИЕ +5 В | ||||||
