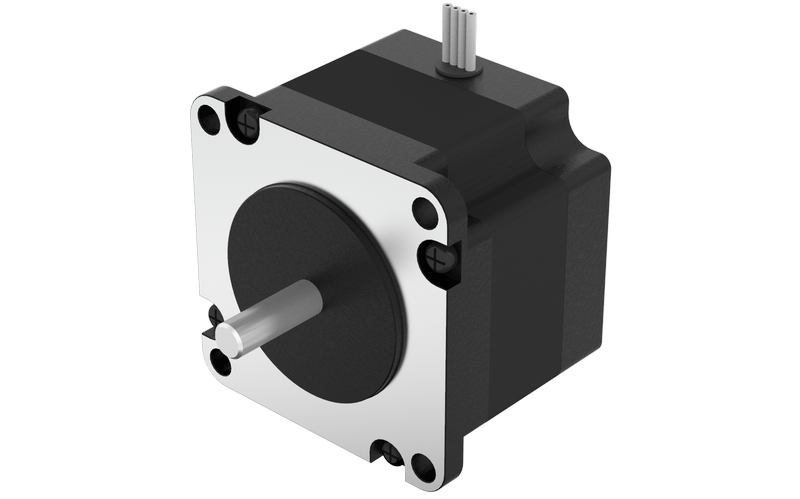

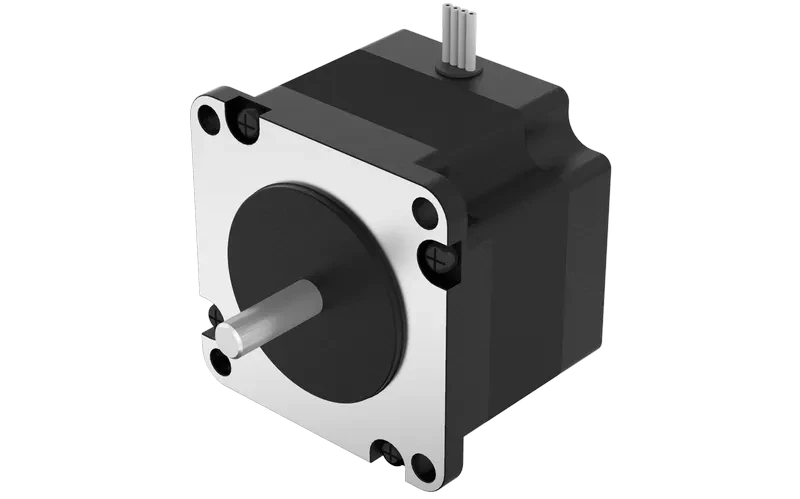

FL573P - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.2° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 75 |
| Максимальное осевое усилие (Н) | 15 |
| Диэлектрическая прочность | 600 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | ||
|---|---|---|---|
| FL573P42-5206A | FL573P56-5606A | FL573P79-5806A | |
| Ток (А) | 5.2 | 5.6 | 5.8 |
| Сопротивление (Ом) | 1.3 | 0.7 | 1.05 |
| Индуктивность (мГн) | 1.4 | 1.7 | 2.4 |

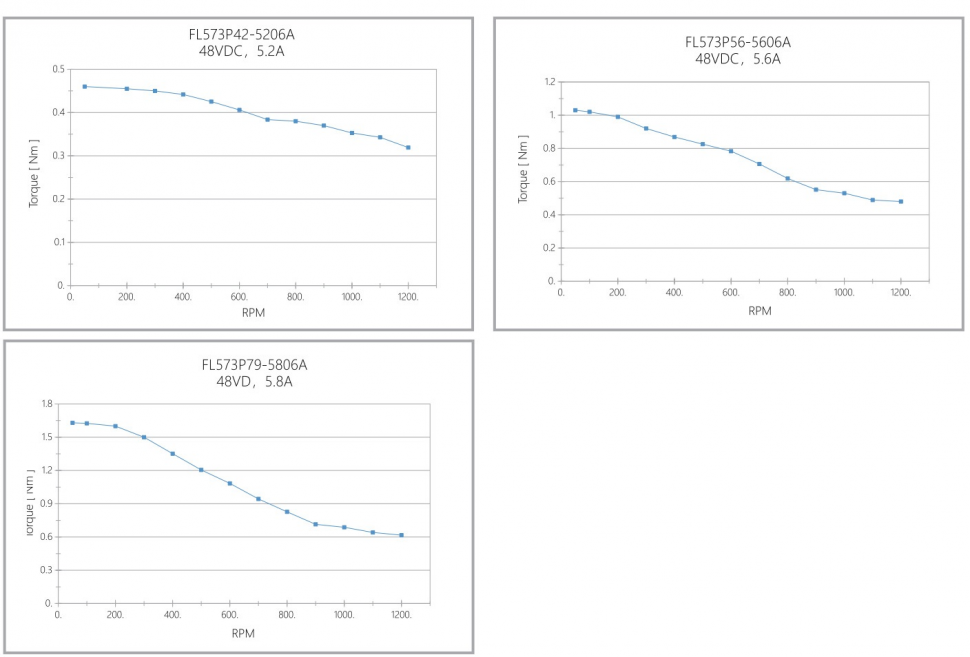

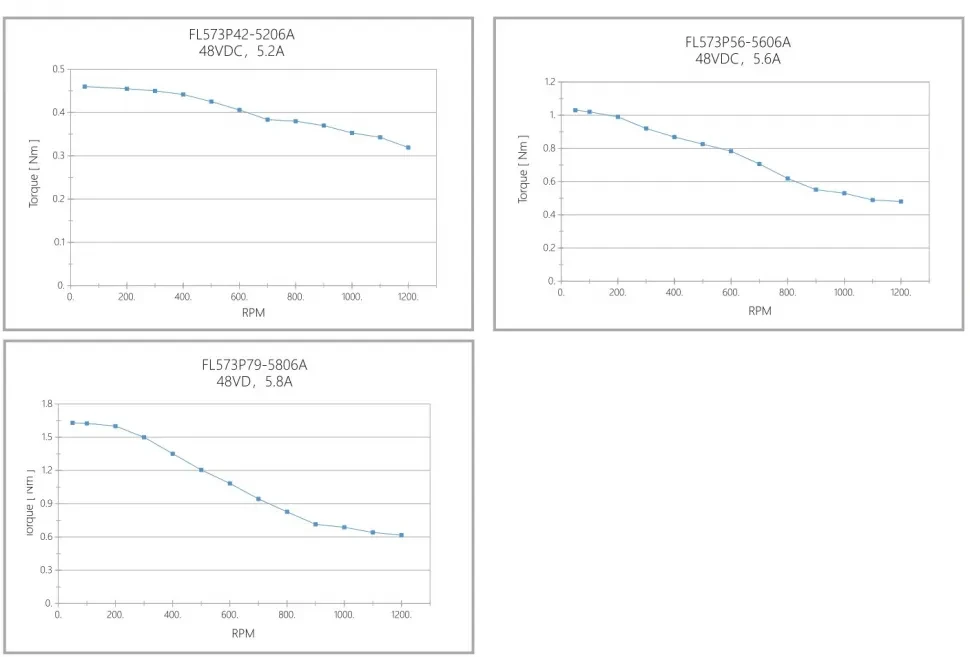

| Удерживающий крутящий момент (Н·м) | 0.45 | 0.9 | 1.5 |
| Фиксирующий крутящий момент (Н·м) | 0.021 | 0.04 | 0.068 |

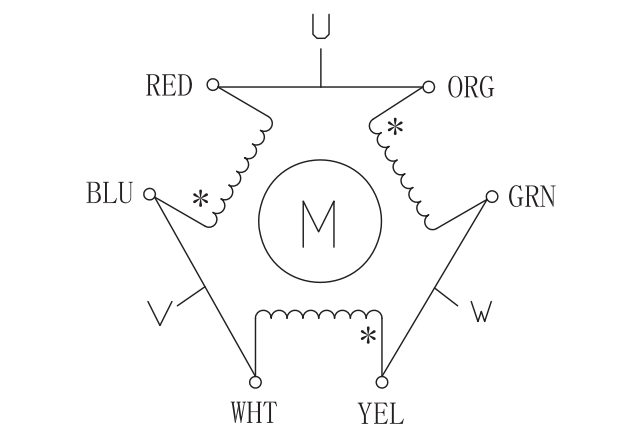

| Количество выводных контактов | 6 | 6 | 6 |
| Инерция ротора (г·см²) | 110 | 300 | 480 |
| Масса (кг) | 0.45 | 0.75 | 1.1 |

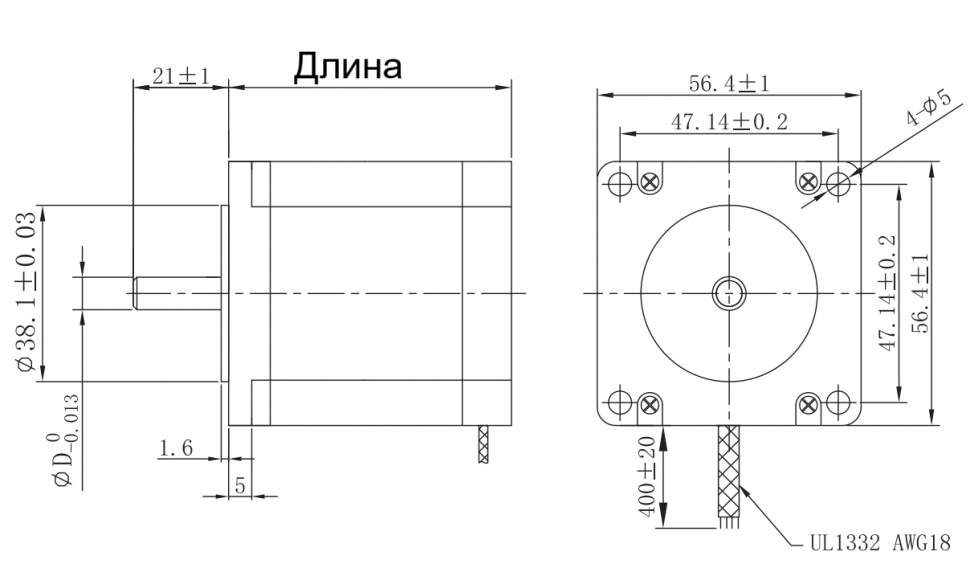

| Длина (мм) | 42.0 ± 1.0 | 56.0 ± 1.0 | 79.0 ± 1.0 |
FL573P42-5206A
| Ток (А) | 5.2 |
| Сопротивление (Ом) | 1.3 |
| Индуктивность (мГн) | 1.4 |
| Удерживающий крутящий момент (Н·м) | 0.45 |
| Фиксирующий крутящий момент (Н·м) | 0.021 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 110 |
| Масса (кг) | 0.45 |
| Длина (мм) | 42.0 ± 1.0 |
FL573P56-5606A
| Ток (А) | 5.6 |
| Сопротивление (Ом) | 0.7 |
| Индуктивность (мГн) | 1.7 |
| Удерживающий крутящий момент (Н·м) | 0.9 |
| Фиксирующий крутящий момент (Н·м) | 0.04 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 300 |
| Масса (кг) | 0.75 |
| Длина (мм) | 56.0 ± 1.0 |
FL573P79-5806A
| Ток (А) | 5.8 |
| Сопротивление (Ом) | 1.05 |
| Индуктивность (мГн) | 2.4 |
| Удерживающий крутящий момент (Н·м) | 1.5 |
| Фиксирующий крутящий момент (Н·м) | 0.068 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 480 |
| Масса (кг) | 1.1 |
| Длина (мм) | 79.0 ± 1.0 |
Общее описание
Модель FL573P представляет собой гибридный шаговый двигатель с малым углом шага. Ключевые технические параметры включают угол шага 1.2° с точностью ±5%, работу с номинальным током до 5.8 А и удерживающий момент до 1.5 Н·м. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, диэлектрическая прочность 600 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C и несколько вариантов длины корпуса позволяют использовать устройство в системах, требующих повышенного разрешения и точности позиционирования, таких как станки с ЧПУ, измерительное оборудование и другие промышленные применения.
