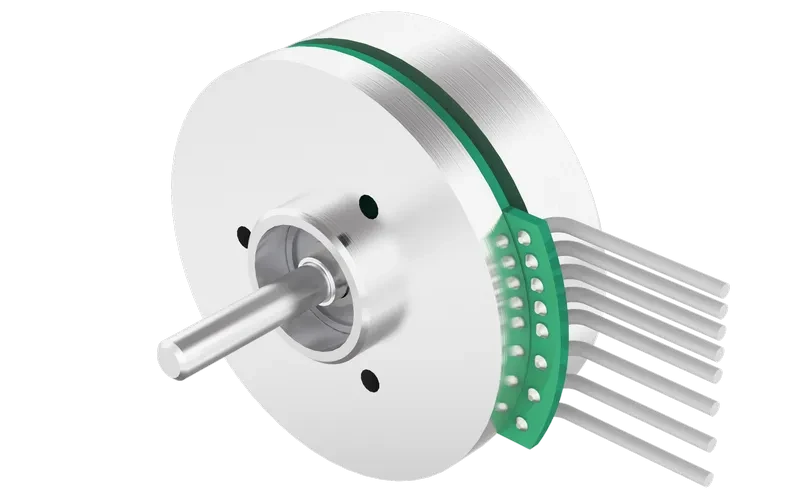

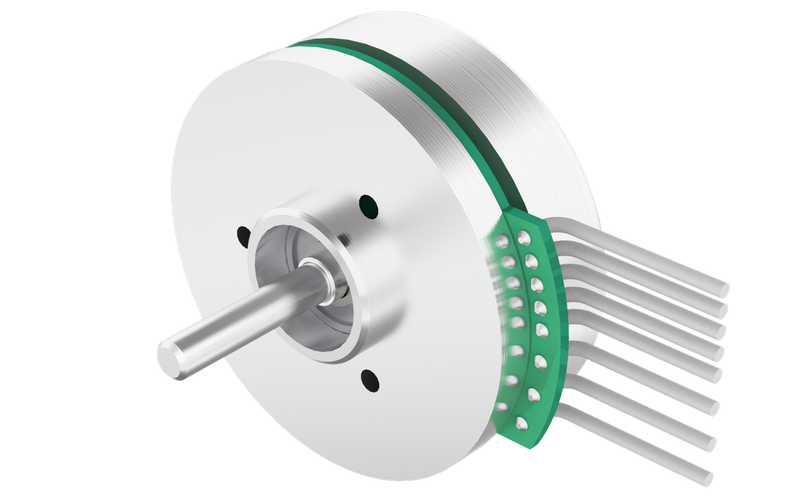

FL45BLWH - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол эффекта Холла | 120° |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 20Н |
| Максимальное осевое усилие (Н) | 10Н |
| Диэлектрическая прочность | 600VAC / 1s |
| Изоляционное сопротивление | 100MΩ ,500VDC |
| Колебание температуры | -20℃~+55℃ |
| Класс изоляции | Класс Ф |
Стандартные модели
| Характеристика | Модель |
|---|---|
| FL45BLWH21-24V-4452A-2 | |
| Количество полюсов | 14 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 112 |
| Постоянный крутящий момент (мН·м) | 135 |
| Номинальная скорость (об/мин) | 4400 |
| Номинальная мощность (Вт) | 50 |
| Пиковый крутящий момент (мН·м) | 336 |
| Ток (А) | 9 |
| Сопротивление (Ом) | 0.75 |
| Индуктивность (мГн) | 0.42 |
| Постоянная крутящего момента (мН·м/А) | 37 |
| Обратная ЭДС (Vrms/KRPM) | 3.1 |
| Инерция ротора (г·см²) | 135 |
| Длина двигателя (мм) | 21.5 |
| Масса (кг) | 0.13 |
FL45BLWH21-24V-4452A-2
| Количество полюсов | 14 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 112 |
| Постоянный крутящий момент (мН·м) | 135 |
| Номинальная скорость (об/мин) | 4400 |
| Номинальная мощность (Вт) | 50 |
| Пиковый крутящий момент (мН·м) | 336 |
| Ток (А) | 9 |
| Сопротивление (Ом) | 0.75 |
| Индуктивность (мГн) | 0.42 |
| Постоянная крутящего момента (мН·м/А) | 37 |
| Обратная ЭДС (Vrms/KRPM) | 3.1 |
| Инерция ротора (г·см²) | 135 |
| Длина двигателя (мм) | 21.5 |
| Масса (кг) | 0.13 |

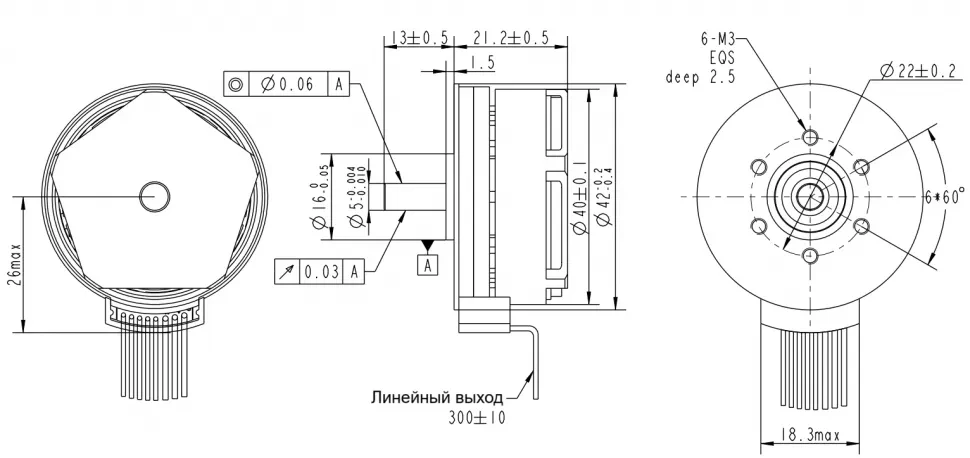

Общее описание
Модель FL45BLWH представляет собой бесщеточный двигатель постоянного тока (BLDC) с внешним ротором. Ключевые технические параметры включают угол коммутации по датчикам Холла 120°, минимальный радиальный люфт 0.02 мм и осевой 0.08 мм. Конструкция двигателя рассчитана на радиальные нагрузки до 20 Н и осевые до 10 Н.
Конструктивной особенностью двигателя является исполнение с внешним ротором и 14 полюсами, что обеспечивает высокую удельную мощность и плавность хода. Система оснащена встроенными датчиками Холла для точной коммутации. Повышенный класс изоляции (Класс Ф) и расширенный диапазон рабочих температур (до +55°C) обеспечивают надежную работу устройства в мощных и высоконагруженных системах, таких как высокоскоростные приводы, промышленное оборудование и автоматизированные механизмы, где критичны долговечность, термическая стойкость и стабильность.
Электрическое соединение
| Модель разъема | Пин-номер | Функции |
|---|---|---|
| UL1061 AWG26 | Красный | Vcc |
| Зеленый | W (Hw) | |
| Синий | Y (Hу) | |
| Серый | U (Нu) | |
| Черный | Земля | |
| UL1007 AWG20 | Коричневый | Фаза W |
| Оранжевый | Фаза V | |
| Желтый | Фаза U |
