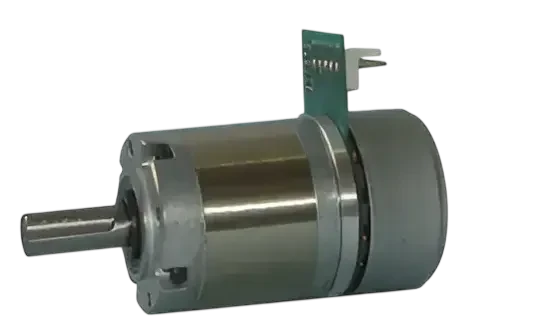

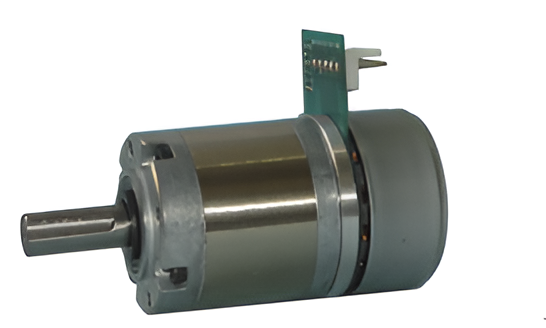

FL45BLW-42JM150K - Двигатель BLDC с редуктором

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
руб.

Планетарный двигатель с BLDC-двигателем

(Материал зубчатого венца: металл)

Модель Диапазон
FL45BLW /42JM150K Φ42: 1.5 Нм ~ 15 Нм. Планетарный редуктор с внешним диаметром 42 мм, допустимый диапазон нагрузок: 1.5 – 15 Н·м

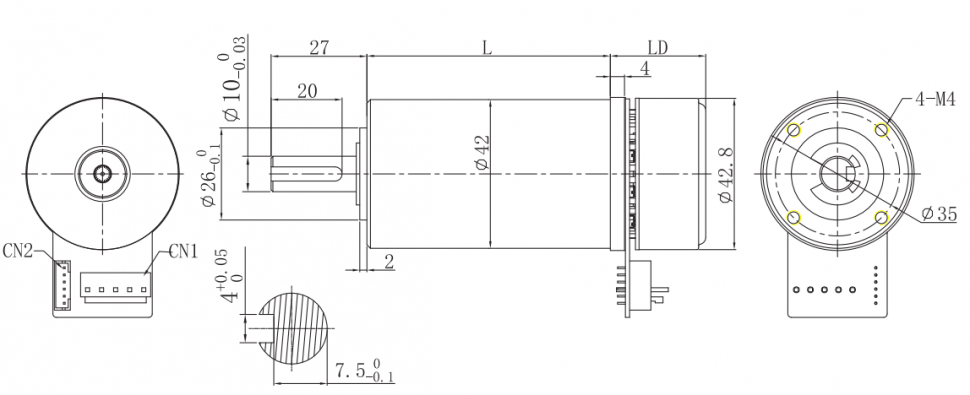

Схема подключения

Разъем Приколоть Функции Описание
CN1 PIN1 Земля
JST PIN2 Фаза U
B5P-VH PIN3 Фаза V
PIN4 Фаза W
PIN5 Земля
CN2 PIN1 Земля
JST PIN2 +5В постоянный ток (+4.5 В ~ 18 В постоянного тока)
B5B-PH-KS PIN3 Зал U
PIN4 Зал V
PIN5 Зал W
PIN6 Земля

Технические характеристики бесщеточного двигателя

Тип Кол-во полюсов Кол-во фаз Ном. напряжение (В) Скорость ХХ (об/мин) Ном. скорость (об/мин) Ном. момент (мН·м) Ном. мощность (Вт) Пик. момент (мН·м) Пик. ток (А) Сопр. (Ом) Индукт. (мГн)
FL45BLW18-24V-7130A 16 3 24 6500 5000 50 30 150 4.8 1.42 0.59
FL45BLW21-24V-6750A 16 3 24 6700 5260 84 50 250 7.1 0.72 0.33
FL45BLW27-24V-6170A 16 3 24 6100 4840 130 70 390 10 0.56 0.27

Технические характеристики бесщеточного мотор-редуктора

FL45BLW18-24V-7130A двигатель BLDC (LD=18 мм)

Коэффициент уменьшения 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426
Количество зубчатых передач 1 1 2 2 3 3 3 3 3 3 3 4 4 4 4 4 4
Длина (L) мм 31.5 31.5 42.1 42.1 52.5 52.5 52.5 52.5 52.5 52.5 52.5 62.9 62.9 62.9 62.9 62.9 62.9
Скорость холостого хода об/мин 1752 1255 464 342 241 133 110 96 79 68 57 36 30 26 21 18 15
Номинальная скорость об/мин 1348 965 357 263 185 102 85 74 61 53 43 28 23 20 16 14 12
Номинальный крутящий момент Нм 0.17 0.23 0.57 0.77 1.1 1.8 2.2 2.5 3 3.5 4.2 5.9 7.1 8.2 9.9 12 14
Максимальная производительность Макс. допустимая нагрузка за короткое время Нм 4.5 4.5 18 18 30 30 30 30 30 30 30 38 38 38 38 38 38

FL45BLW21-24V-6750A двигатель BLDC (LD=21 мм)

Коэффициент уменьшения 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354
Количество зубчатых передач 1 1 2 2 3 3 3 3 3 3 3 4 4 4 4 4
Длина (L) мм 31.5 31.5 42.1 42.1 52.5 52.5 52.5 52.5 52.5 52.5 52.5 62.9 62.9 62.9 62.9 62.9
Скорость холостого хода об/мин 1806 1293 479 353 248 137 114 99 82 71 58 37 31 26 22 19
Номинальная скорость об/мин 1418 1015 376 277 195 107 89 77 64 55 46 29 24 21 17 15
Номинальный крутящий момент Нм 0.28 0.39 0.95 1.3 1.8 3 3.6 4.2 5 5.8 7.1 9.9 12 14 15 15
Макс. допустимая нагрузка за короткое время Нм 4.5 4.5 18 18 30 30 30 30 30 30 30 38 38 38 38 38

FL45BLW27-24V-6170A Двигатель BLDC (LD=27 мм)

Коэффициент уменьшения 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218
Количество зубчатых передач 1 1 2 2 3 3 3 3 3 3 3 4 4
Длина (L) мм 31.5 31.5 42.1 42.1 52.5 52.5 52.5 52.5 52.5 52.5 52.5 62.9 62.9
Скорость холостого хода об/мин 1644 1178 436 321 226 124 103 90 74 64 53 34 28
Номинальная скорость об/мин 1305 934 346 255 179 99 82 71 59 51 42 27 22
Номинальный крутящий момент Нм 0.43 0.61 1.5 2 2.8 4.7 5.6 6.5 7.8 9 11 15 15
Макс. допустимая нагрузка за короткое время Нм 4.5 4.5 18 18 30 30 30 30 30 30 30 38 38
