FL43HSV - Серводвигатели без корпуса
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель |
|---|---|
| FL43HSV08-36V-5078-T | |
| Количество полюсов | 14 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (Н·м) | 0.15 |
| Номинальный ток (A) | 2 |
| Номинальная скорость (об/мин) | 5000 |
| Номинальная мощность (Вт) | 78,5 |
| Скорость (об/мин) | 7300 |
| Максимальный крутящий момент (Н·м) | 0.45 |
| Ток (А) | 6 |
| Сопротивление (Ом) | 2.8 |
| Индуктивность (мГн) | 1.8 |
| Постоянная крутящего момента (Н·м/А) | 0.077 |
| Обратная ЭДС (Vrms/KRPM) | 4.65 |
| Масса (кг) | 0.07 |
| Электрическая постоянная времени (мс) | 0.64 |
FL43HSV08-36V-5078-T
| Количество полюсов | 14 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (Н·м) | 0.15 |
| Номинальный ток (A) | 2 |
| Номинальная скорость (об/мин) | 5000 |
| Номинальная мощность (Вт) | 78,5 |
| Скорость (об/мин) | 7300 |
| Максимальный крутящий момент (Н·м) | 0.45 |
| Ток (А) | 6 |
| Сопротивление (Ом) | 2.8 |
| Индуктивность (мГн) | 1.8 |
| Постоянная крутящего момента (Н·м/А) | 0.077 |
| Обратная ЭДС (Vrms/KRPM) | 4.65 |
| Масса (кг) | 0.07 |
| Электрическая постоянная времени (мс) | 0.64 |
Общее описание

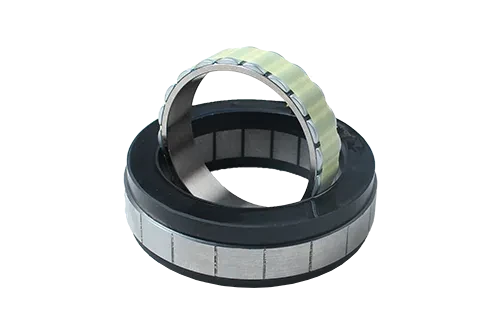

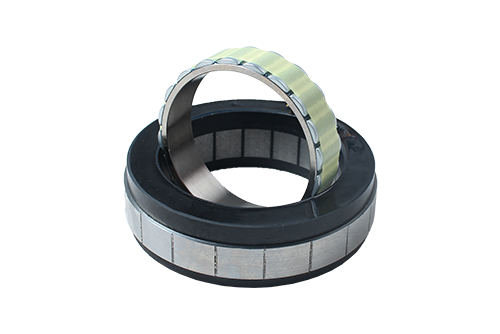

Модель FL43HSV представляет собой бескорпусный серводвигатель. Ключевые технические параметры включают номинальную мощность 78.5 Вт, номинальную скорость 5000 об/мин и номинальный крутящий момент 0.15 Н·м.
Конструктивные особенности двигателя гарантируют его стабильную и точную работу: компактное бескорпусное исполнение, максимальный крутящий момент до 0.45 Н·м и расширенный диапазон рабочих характеристик. Унифицированные геометрические параметры (такие как наружный диаметр статора D 43.0 мм, внутренний диаметр ротора D1 25.5 мм) способствуют упрощённой интеграции в различные системы. Двигатель отличается высоким классом изоляции (Класс Б), диэлектрической прочностью 600VAC/1s, сопротивлением изоляции 100 МОм при 500VDC и рабочим диапазоном температур от -20°C до +50°C.

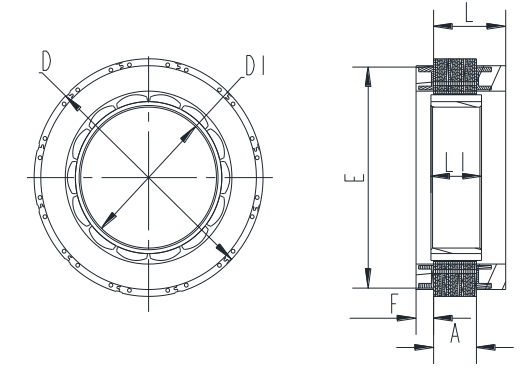

| Параметры | FL43HSV08 | Допуск |
|---|---|---|
| Наружный диаметр статора D | 43.0 мм | +0/-0.05 |
| Длина статора L | 13.5 мм | ±1 |
| Внутренний диаметр ротора D1 | 25.5 мм | +0.03 |
| Длина ротора L1 | 9.5 мм | ±0.2 |
| Наружный диаметр поверхности заливки компаундом E | 40.5 мм | |
| Высота поверхности заливки компаундом F | 3.3 мм | МАКС |
| Высота магнитопровода статора A | 8.0 мм |
Электрическое соединение
| Цвет | Модель провода | Функция |
|---|---|---|
| Белый | UL1332 AWG26 | НТК |
| Белый | НТК | |
| Желтый | UL1332 AWG24 | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |
