FL42STH-IP65 - Шаговые двигатели IP65

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Угол шага 1.8°
Погрешность угла шага ±5%
Радиальный люфт 0.02 мм при 450 г
Осевой люфт 0.08 мм при 450 г
Максимальное радиальное усилие (Н) 28
Максимальное осевое усилие (Н) 10
Диэлектрическая прочность 600 VAC / 1s
Изоляционное сопротивление 100 MОм, 500 VDC
Колебание температуры -20°C~+50°C
Класс изоляции Класс Б
Класс IP IP65

Стандартные модели

Характеристика Модель
FL42STH47-1684A-IP65
Ток (А) 1.68
Сопротивление (Ом) 1.65
Индуктивность (мГн) 2.8
Удерживающий крутящий момент (Н·м) 0.44
Фиксирующий крутящий момент (Н·м) 0.04

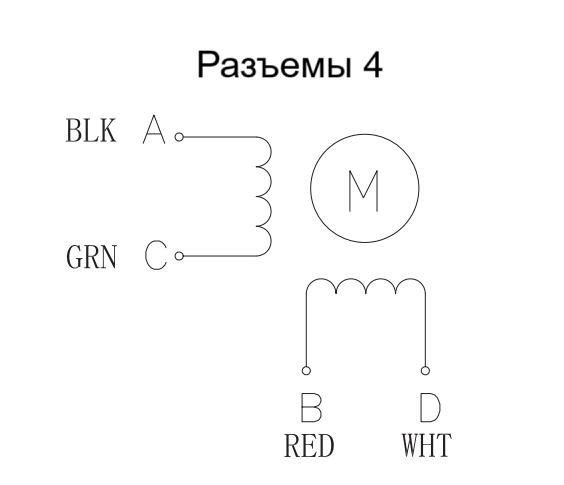

Количество выводных контактов 4
Инерция ротора (г·см²) 68
Масса (кг) 400

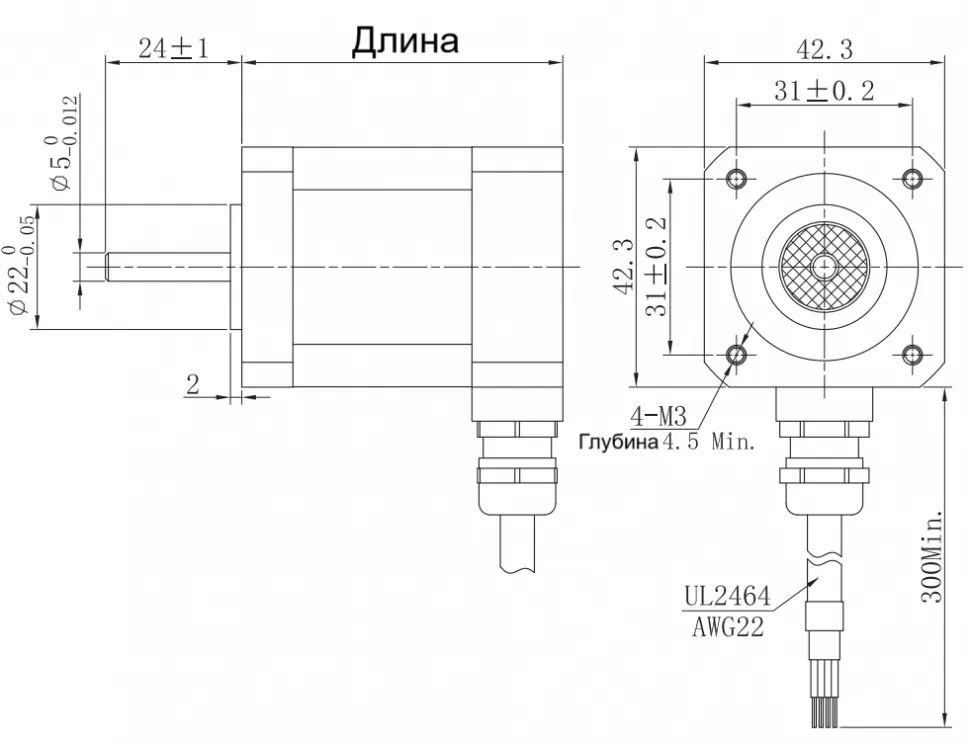

Длина (мм) 56.5 ± 1.0

FL42STH47-1684A-IP65

Ток (А) 1.68
Сопротивление (Ом) 1.65
Индуктивность (мГн) 2.8
Удерживающий крутящий момент (Н·м) 0.44
Фиксирующий крутящий момент (Н·м) 0.04
Количество выводных контактов 4
Инерция ротора (г·см²) 68
Масса (кг) 400
Длина (мм) 56.5 ± 1.0

Общее описание

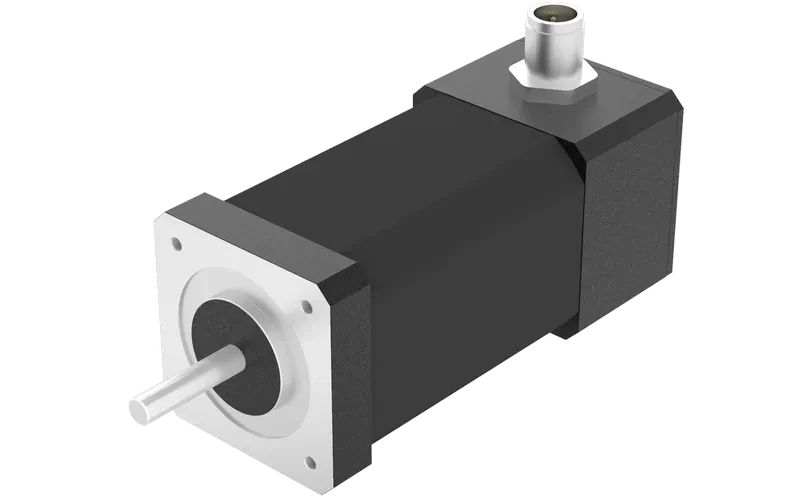

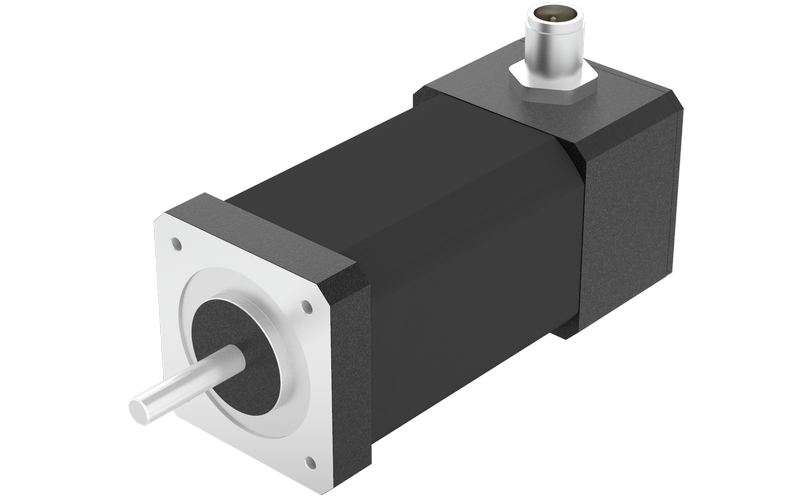

Модель FL42STH-IP65 представляет собой шаговый двигатель в пылевлагозащищенном исполнении. Ключевые технические параметры включают стандартный угол шага 1.8° с точностью ±5%, минимальный радиальный (0.02 мм) и осевой (0.08 мм) люфт. Конструкция двигателя обеспечивает устойчивость к радиальным нагрузкам до 28 Н и осевым до 10 Н.

Конструктивные особенности двигателя, такие как высокий класс защиты корпуса (IP65), класс изоляции обмоток (Класс Б) и проверка диэлектрической прочностью 600 VAC, обеспечивают его надежную работу в условиях повышенной запыленности и влажности. Широкий диапазон рабочих температур (от -20°C до +50°C) и стабильные электрические параметры позволяют использовать устройство в промышленных системах автоматизации, где требуются компактность, устойчивость к внешним воздействиям и точность позиционирования.
