FL42STC - Шаговые двигатели со встроенным разъемом
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 28 |
| Максимальное осевое усилие (Н) | 10 |
| Диэлектрическая прочность | 600 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
Стандартные модели
| Характеристика | Модель | ||||||
|---|---|---|---|---|---|---|---|
| FL42STC33-0956A | FL42STC33-1334A | FL42STC38-1206A | FL42STC38-1684A | FL42STC47-1206A | FL42STC47-1684A | FL42STC60-1206A | |
| Ток (А) | 0.95 | 1.33 | 1.2 | 1.68 | 1.2 | 1.68 | 1.2 |
| Сопротивление (Ом) | 4.2 | 2.1 | 3.3 | 1.65 | 3.3 | 1.65 | 6 |
| Индуктивность (мГн) | 2.5 | 2.5 | 3.2 | 3.2 | 2.8 | 2.8 | 7 |
| Удерживающий крутящий момент (Н·м) | 0.16 | 0.22 | 0.26 | 0.36 | 0.317 | 0.44 | 0.56 |
| Фиксирующий крутящий момент (Н·м) | 0.012 | 0.012 | 0.015 | 0.015 | 0.02 | 0.02 | 0.028 |

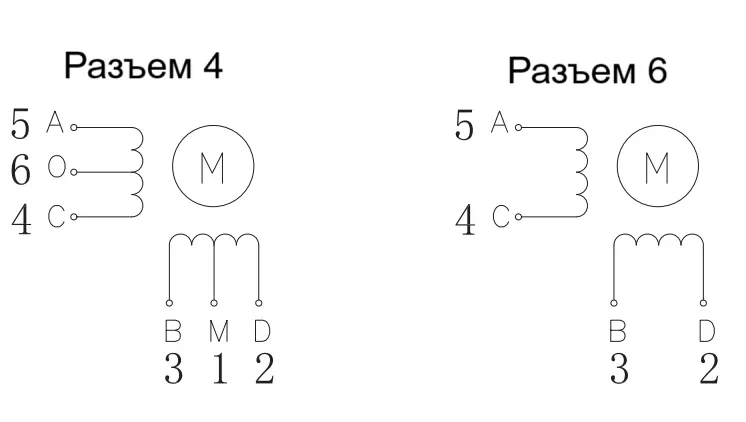

| Количество выводных контактов | 6 | 4 | 6 | 4 | 6 | 4 | 6 |
| Инерция ротора (г·см²) | 35 | 35 | 54 | 54 | 68 | 68 | 102 |
| Масса (кг) | 0.22 | 0.22 | 0.28 | 0.28 | 0.35 | 0.35 | 0.5 |

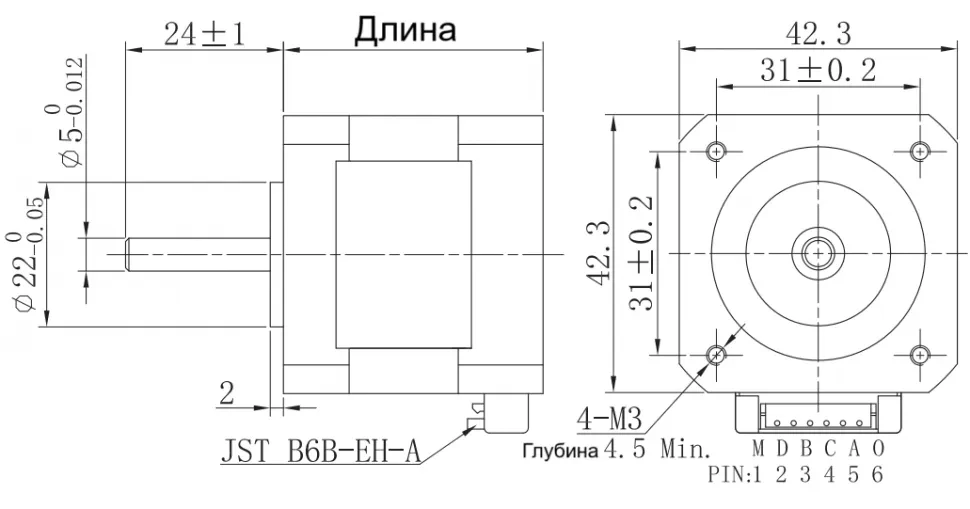

| Длина (мм) | 33.5 ± 1.0 | 33.5 ± 1.0 | 39.5 ± 1.0 | 39.5 ± 1.0 | 47.5 ± 1.0 | 47.5 ± 1.0 | 60 ± 1.0 |
FL42STC33-0956A
| Ток (А) | 0.95 |
| Сопротивление (Ом) | 4.2 |
| Индуктивность (мГн) | 2.5 |
| Удерживающий крутящий момент (Н·м) | 0.16 |
| Фиксирующий крутящий момент (Н·м) | 0.012 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 35 |
| Масса (кг) | 0.22 |
| Длина (мм) | 33.5 ± 1.0 |
FL42STC33-1334A
| Ток (А) | 1.33 |
| Сопротивление (Ом) | 2.1 |
| Индуктивность (мГн) | 2.5 |
| Удерживающий крутящий момент (Н·м) | 0.22 |
| Фиксирующий крутящий момент (Н·м) | 0.012 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 35 |
| Масса (кг) | 0.22 |
| Длина (мм) | 33.5 ± 1.0 |
FL42STC38-1206A
| Ток (А) | 1.2 |
| Сопротивление (Ом) | 3.3 |
| Индуктивность (мГн) | 3.2 |
| Удерживающий крутящий момент (Н·м) | 0.26 |
| Фиксирующий крутящий момент (Н·м) | 0.015 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 54 |
| Масса (кг) | 0.28 |
| Длина (мм) | 39.5 ± 1.0 |
FL42STC38-1684A
| Ток (А) | 1.68 |
| Сопротивление (Ом) | 1.65 |
| Индуктивность (мГн) | 3.2 |
| Удерживающий крутящий момент (Н·м) | 0.36 |
| Фиксирующий крутящий момент (Н·м) | 0.015 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 54 |
| Масса (кг) | 0.28 |
| Длина (мм) | 39.5 ± 1.0 |
FL42STC47-1206A
| Ток (А) | 1.2 |
| Сопротивление (Ом) | 3.3 |
| Индуктивность (мГн) | 2.8 |
| Удерживающий крутящий момент (Н·м) | 0.317 |
| Фиксирующий крутящий момент (Н·м) | 0.02 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 68 |
| Масса (кг) | 0.35 |
| Длина (мм) | 47.5 ± 1.0 |
FL42STC47-1684A
| Ток (А) | 1.68 |
| Сопротивление (Ом) | 1.65 |
| Индуктивность (мГн) | 2.8 |
| Удерживающий крутящий момент (Н·м) | 0.44 |
| Фиксирующий крутящий момент (Н·м) | 0.02 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 68 |
| Масса (кг) | 0.35 |
| Длина (мм) | 47.5 ± 1.0 |
FL42STC60-1206A
| Ток (А) | 1.2 |
| Сопротивление (Ом) | 6 |
| Индуктивность (мГн) | 7 |
| Удерживающий крутящий момент (Н·м) | 0.56 |
| Фиксирующий крутящий момент (Н·м) | 0.028 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 102 |
| Масса (кг) | 0.5 |
| Длина (мм) | 60 ± 1.0 |

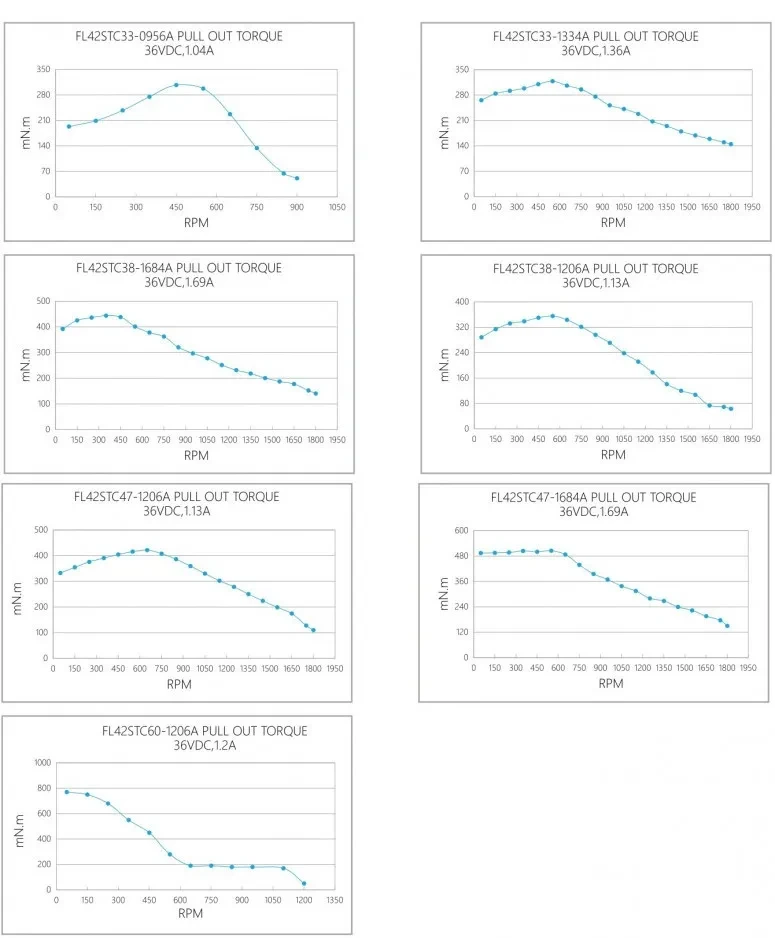

Общее описание

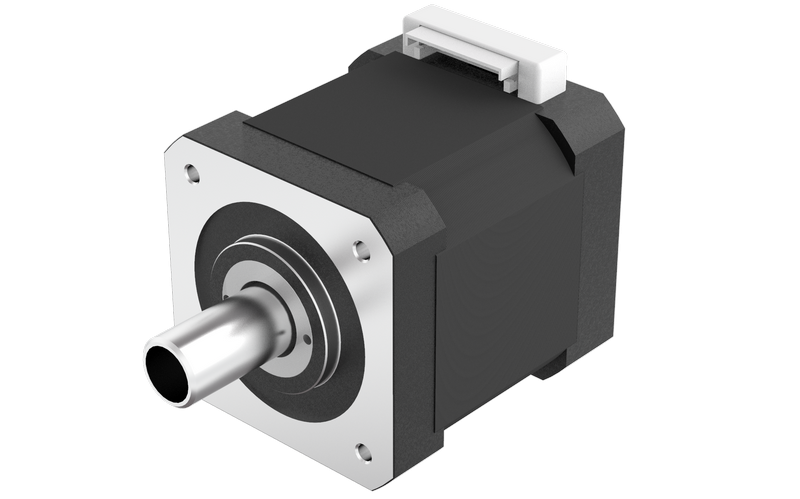

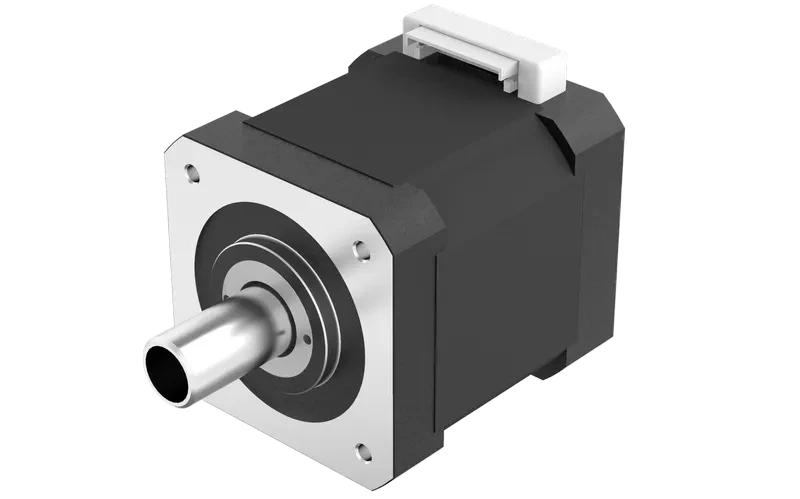

Модель FL42STC представляет собой шаговый двигатель со встроенным разъемом. Ключевые технические параметры включают стандартный угол шага 1.8° с высокой точностью ±5%, удерживающий момент до 0.56 Н·м и номинальный ток до 1.68 А. Конструкция обеспечивает минимальный радиальный (0.02 мм) и осевой (0.08 мм) люфт при нагрузке 450 г, а также способность выдерживать радиальные нагрузки до 28 Н и осевые до 10 Н.
Конструктивные особенности двигателя, такие как встроенный разъем для удобства подключения и проверка диэлектрической прочностью 600 VAC, обеспечивают его надежную и удобную интеграцию в системы управления. Широкий диапазон рабочих температур (от -20°C до +50°C) и стабильные электрические параметры позволяют использовать устройство в различных промышленных и автоматизированных системах, где требуются точное позиционирование, надежность и упрощенный монтаж.
