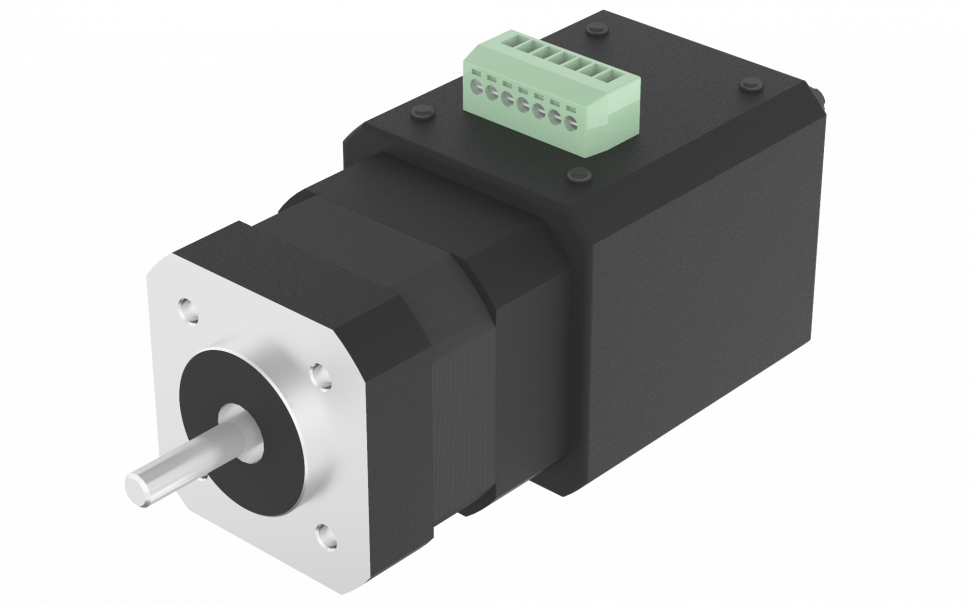

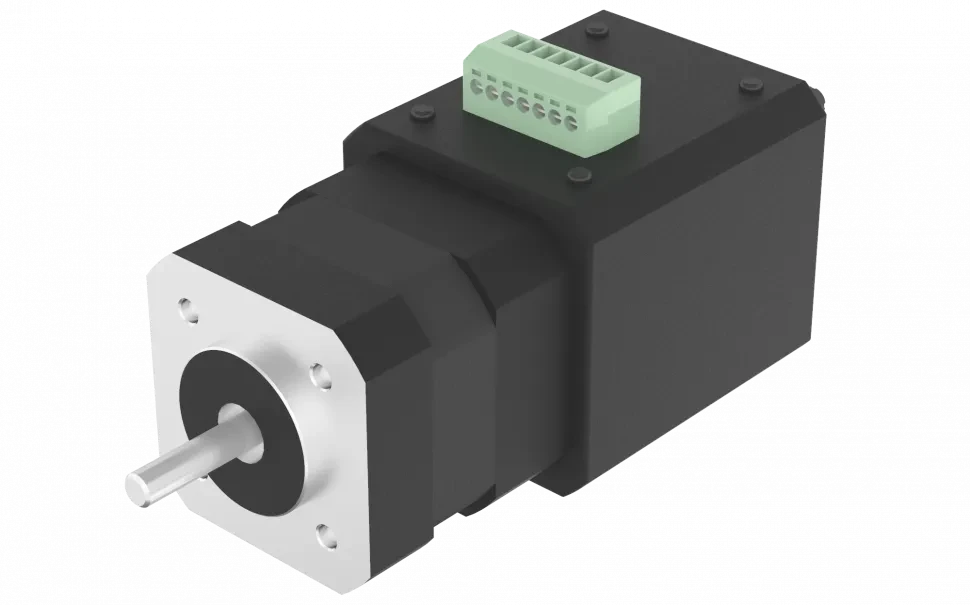

FL42RBL-IE - Двигатели BLDC со встроенным драйвером
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип обмотки | соединение звездой |
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила (Н) | 15 |
| Макс. осевая сила (Н) | 10 |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель |
|---|---|
| FL42RBL60-24V-4030A-IE | |
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальный крутящий момент (мН·м) | 56 |
| Постоянный крутящий момент (мН·м) | 68 |
| Номинальная скорость (об/мин) | 4200 |
| Номинальная мощность (Вт) | 25 |
| Пиковый крутящий момент (мН·м) | 105 |
| Ток (А) | 3 |
| Сопротивление (Ом) | 1.6 |
| Индуктивность (мГн) | 1.94 |
| Постоянная крутящего момента (мН·м/А) | 41.31 |
| Обратная ЭДС (Vrms/KRPM) | 3.04 |
| Инерция ротора (г·см²) | 33 |
| Длина двигателя (мм) | 64.0 |
| Масса (кг) | 0.4 |
FL42RBL60-24V-4030A-IE
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальный крутящий момент (мН·м) | 56 |
| Постоянный крутящий момент (мН·м) | 68 |
| Номинальная скорость (об/мин) | 4200 |
| Номинальная мощность (Вт) | 25 |
| Пиковый крутящий момент (мН·м) | 105 |
| Ток (А) | 3 |
| Сопротивление (Ом) | 1.6 |
| Индуктивность (мГн) | 1.94 |
| Постоянная крутящего момента (мН·м/А) | 41.31 |
| Обратная ЭДС (Vrms/KRPM) | 3.04 |
| Инерция ротора (г·см²) | 33 |
| Длина двигателя (мм) | 64.0 |
| Масса (кг) | 0.4 |
Электрическое соединение
| Тип | Цвет | Функции |
|---|---|---|
| UL1007 AWG22 | Красный | Vcc |
| Черный | Земля | |
| UL1007 AWG22 | Белый | Направление вращения: CW/CCW |
| Синий | Регулятор скорости с аналоговым заданием | |
| Желтый | Выход тахогенератора |
