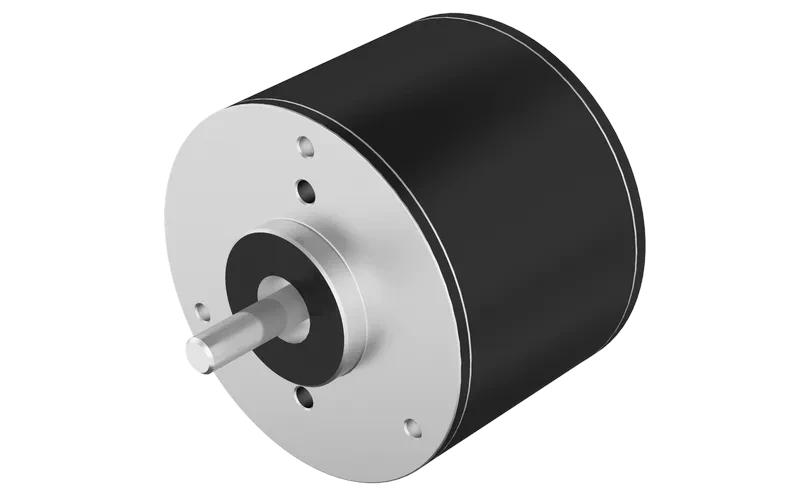

FL42RBL - Стандартные двигатели BLDC
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол эффекта Холла | 120 градусов |
| Биение вала (мм) | 0.025 |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 15 |
| Максимальное осевое усилие (Н) | 10 |
| Диэлектрическая прочность | 600VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL42RBL30-24V-4009A-P | FL42RBL60-24V-4030A-P | FL42RBL85-24V-4060A-P | FL42RBL93-24V-6375A-P | |
| Количество полюсов | 8 | 8 | 8 | 8 |
| Количество фаз | 3 | 3 | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 |
| Номинальный крутящий момент (мН·м) | 20 | 56 | 150 | 115 |
| Постоянный крутящий момент (мН·м) | 24 | 68 | 180 | 138 |
| Номинальная скорость (об/мин) | 4000 | 4200 | 4000 | 6300 |
| Номинальная мощность (Вт) | 8.4 | 25 | 62 | 76 |
| Пиковый крутящий момент (мН·м) | 60 | 170 | 450 | 350 |
| Ток (А) | 1.5 | 4.2 | 11.2 | 11.5 |
| Сопротивление (Ом) | 5.9 | 1.6 | 0.71 | 0.325 |
| Индуктивность (мГн) | 5.1 | 1.94 | 0.86 | 0.36 |
| Постоянная крутящего момента (мН·м/А) | 39.8 | 41.04 | 40.5 | 30.6 |
| Обратная ЭДС (Vrms/KRPM) | 2.95 | 3.04 | 3 | 2.27 |
| Инерция ротора (г·см²) | 15.6 | 33 | 84 | 94 |
| Длина двигателя (мм) | 30.0 | 60.0 | 85.0 | 93.0 |
| Масса (кг) | 0.25 | 0.35 | 0.7 | 0.8 |
FL42RBL30-24V-4009A-P
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 20 |
| Постоянный крутящий момент (мН·м) | 24 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 8.4 |
| Пиковый крутящий момент (мН·м) | 60 |
| Ток (А) | 1.5 |
| Сопротивление (Ом) | 5.9 |
| Индуктивность (мГн) | 5.1 |
| Постоянная крутящего момента (мН·м/А) | 39.8 |
| Обратная ЭДС (Vrms/KRPM) | 2.95 |
| Инерция ротора (г·см²) | 15.6 |
| Длина двигателя (мм) | 30.0 |
| Масса (кг) | 0.25 |
FL42RBL60-24V-4030A-P
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 56 |
| Постоянный крутящий момент (мН·м) | 68 |
| Номинальная скорость (об/мин) | 4200 |
| Номинальная мощность (Вт) | 25 |
| Пиковый крутящий момент (мН·м) | 170 |
| Ток (А) | 4.2 |
| Сопротивление (Ом) | 1.6 |
| Индуктивность (мГн) | 1.94 |
| Постоянная крутящего момента (мН·м/А) | 41.04 |
| Обратная ЭДС (Vrms/KRPM) | 3.04 |
| Инерция ротора (г·см²) | 33 |
| Длина двигателя (мм) | 60.0 |
| Масса (кг) | 0.35 |
FL42RBL85-24V-4060A-P
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 150 |
| Постоянный крутящий момент (мН·м) | 180 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 62 |
| Пиковый крутящий момент (мН·м) | 450 |
| Ток (А) | 11.2 |
| Сопротивление (Ом) | 0.71 |
| Индуктивность (мГн) | 0.86 |
| Постоянная крутящего момента (мН·м/А) | 40.5 |
| Обратная ЭДС (Vrms/KRPM) | 3 |
| Инерция ротора (г·см²) | 84 |
| Длина двигателя (мм) | 85.0 |
| Масса (кг) | 0.7 |
FL42RBL93-24V-6375A-P
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 115 |
| Постоянный крутящий момент (мН·м) | 138 |
| Номинальная скорость (об/мин) | 6300 |
| Номинальная мощность (Вт) | 76 |
| Пиковый крутящий момент (мН·м) | 350 |
| Ток (А) | 11.5 |
| Сопротивление (Ом) | 0.325 |
| Индуктивность (мГн) | 0.36 |
| Постоянная крутящего момента (мН·м/А) | 30.6 |
| Обратная ЭДС (Vrms/KRPM) | 2.27 |
| Инерция ротора (г·см²) | 94 |
| Длина двигателя (мм) | 93.0 |
| Масса (кг) | 0.8 |
Общее описание

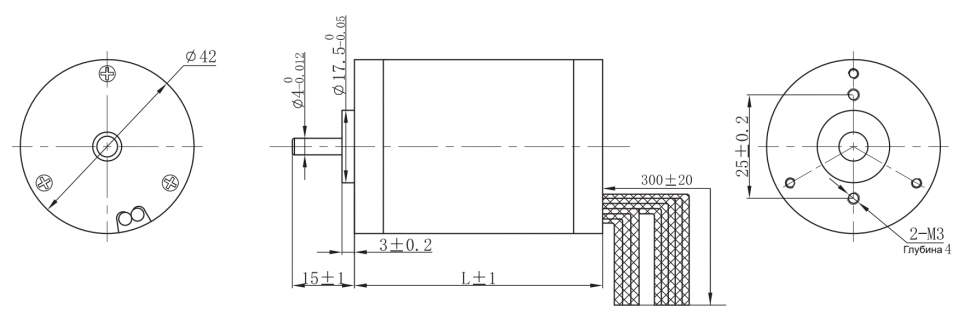

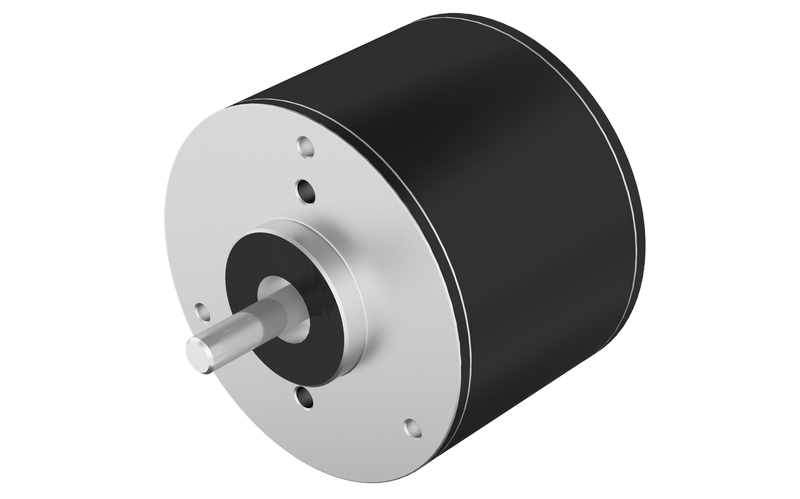

Модель FL42RBL представляет собой стандартный бесщеточный двигатель постоянного тока (BLDC). Ключевые технические параметры включают угол коммутации по датчикам Холла 120°, минимальный радиальный люфт 0.02 мм и осевой 0.08 мм. Конструкция двигателя рассчитана на радиальные нагрузки до 10 Н и осевые до 2 Н.
Конструктивные особенности двигателя включают класс изоляции обмоток (Класс Б), проверку диэлектрической прочностью 600 VAC и наличие встроенных датчиков Холла для точной коммутации. Широкий диапазон рабочих температур (от -20°C до +50°C) с различными значениями крутящего момента, мощности и номинальной скорости позволяют гибко подбирать устройство для систем автоматизации, робототехники и других применений, где требуются надежность и стабильная работа.
Электрическое соединение
| Tип | Цвет | Функции |
|---|---|---|
| UL1007 AWG26 | Синий | Vcc |
| Желтый | U (Xu) | |
| Коричневый | V (Hv) | |
| Красный | W (Xw) | |
| Зеленый | Земля | |
| UL1007 AWG22 | Красный | Фаза U |
| Коричневый | Фаза V | |
| Черный | Фаза W |
