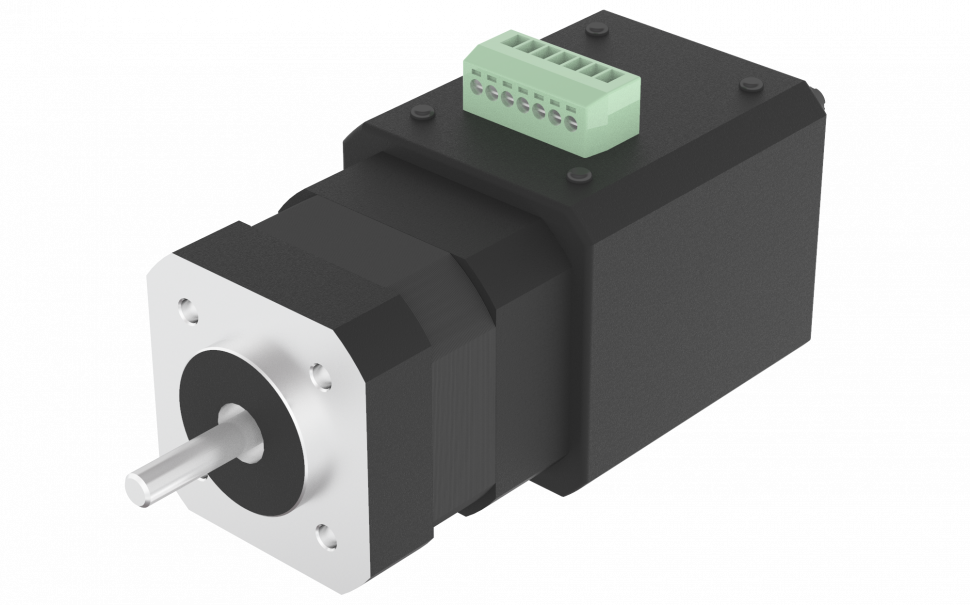

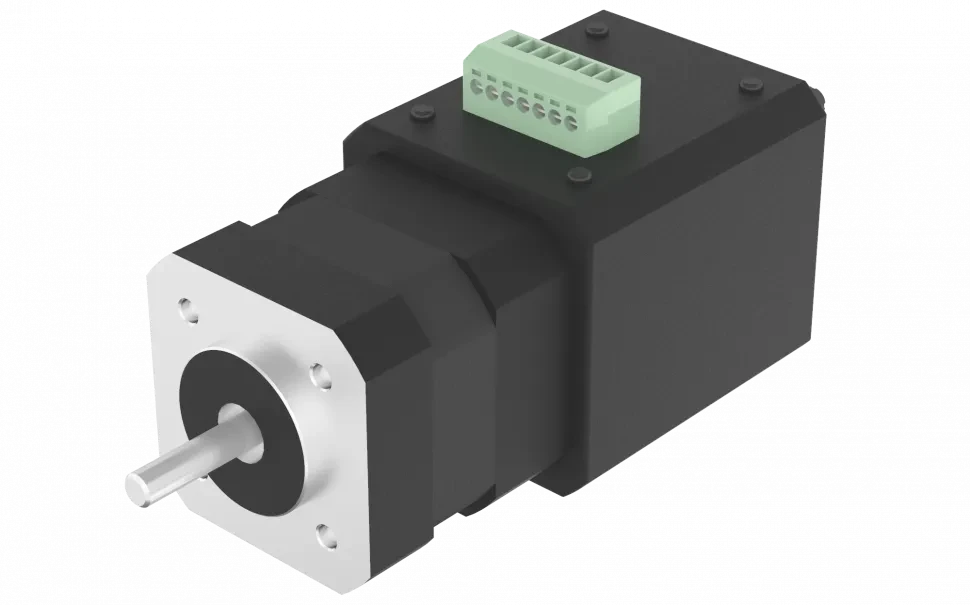

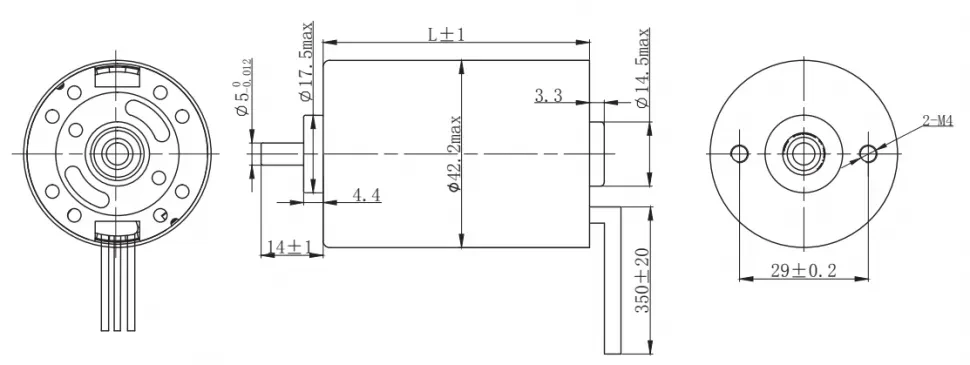

FL42CBL-IE - Двигатель BLDC со встроенным драйвером
Электрическое соединение
| Тип | Цвет | Функции |
|---|---|---|
| UL1332 AWG22 | Красный | Vcc |
| Черный | Земля | |
| UL1430 AWG26 | Зеленый | Направление вращения: CW/CCW |
| Белый | Регулятор скорости | |
| Синий | Тормоз | |
| Желтый | Выход тахогенератора |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Тип обмотки | соединение звездой |
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила | 15Н |
| Макс. осевая сила | 10Н |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL42CBL60-24V-5943-IE | FL42CBL66-24V-3031A-IE | |
| Количество полюсов | 4 | 4 |
| Количество фаз | 3 | 3 |
| Номинальный крутящий момент (мН*м) | 68 | 100 |
| Постоянный крутящий момент (мН*м) | 81.6 | 120 |
| Номинальная скорость (об/мин) | 5900 | 3000 |
| Номинальная мощность (Вт) | 43 | 31 |
| Пиковый крутящий момент (мН*м) | 92 | 200 |
| Ток (А) | 3 | 3 |
| Сопротивление (Ом) | 0.82 | 2.5 |
| Индуктивность (мГн) | 1.2 | 3.3 |
| Постоянная крутящего момента (мН*м/А) | 33.75 | 65 |
| Обратная ЭДС (Vrms/KRPM) | 2.5 | 4.82 |
| Инерция ротора (г.см²) | 44 | 55 |
| Длина двигателя (мм) | 60 | 66 |
| Масса (кг) | 0.35 | 0.44 |
FL42CBL60-24V-5943-IE
| Количество полюсов | 4 |
| Количество фаз | 3 |
| Номинальный крутящий момент (мН*м) | 68 |
| Постоянный крутящий момент (мН*м) | 81.6 |
| Номинальная скорость (об/мин) | 5900 |
| Номинальная мощность (Вт) | 43 |
| Пиковый крутящий момент (мН*м) | 92 |
| Ток (А) | 3 |
| Сопротивление (Ом) | 0.82 |
| Индуктивность (мГн) | 1.2 |
| Постоянная крутящего момента (мН*м/А) | 33.75 |
| Обратная ЭДС (Vrms/KRPM) | 2.5 |
| Инерция ротора (г.см²) | 44 |
| Длина двигателя (мм) | 60 |
| Масса (кг) | 0.35 |
FL42CBL66-24V-3031A-IE
| Количество полюсов | 4 |
| Количество фаз | 3 |
| Номинальный крутящий момент (мН*м) | 100 |
| Постоянный крутящий момент (мН*м) | 120 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 31 |
| Пиковый крутящий момент (мН*м) | 200 |
| Ток (А) | 3 |
| Сопротивление (Ом) | 2.5 |
| Индуктивность (мГн) | 3.3 |
| Постоянная крутящего момента (мН*м/А) | 65 |
| Обратная ЭДС (Vrms/KRPM) | 4.82 |
| Инерция ротора (г.см²) | 55 |
| Длина двигателя (мм) | 66 |
| Масса (кг) | 0.44 |
