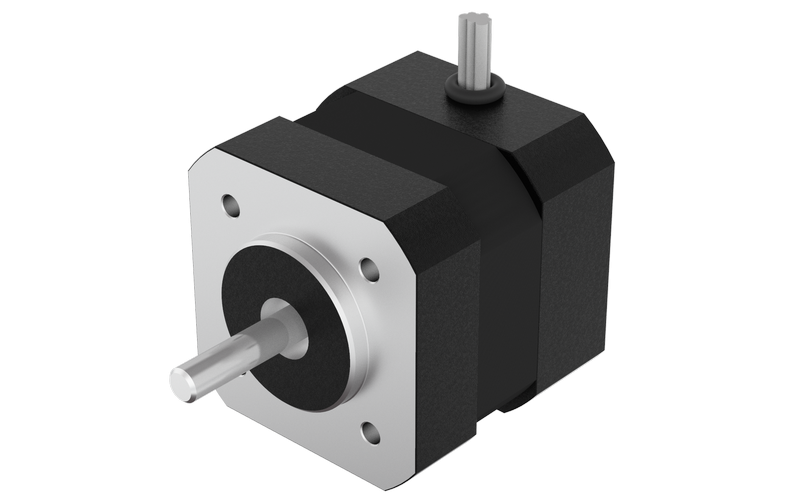

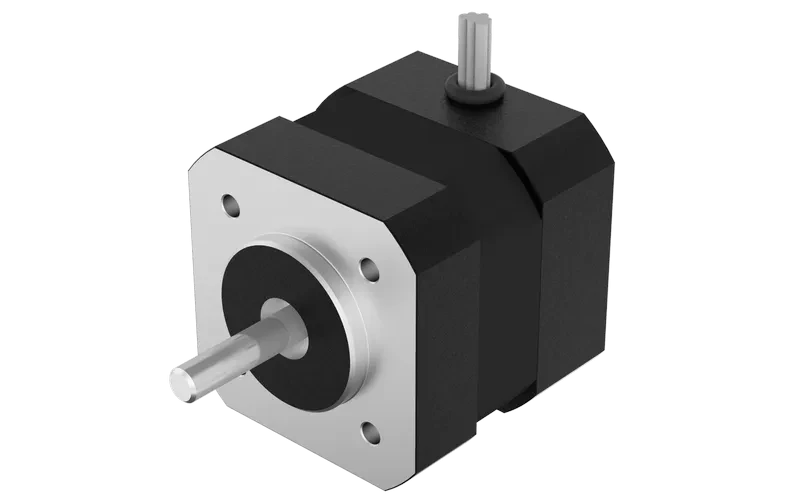

FL42BLS - Стандартные двигатели BLDC
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол эффекта Холла | 120 градусов |
| Биение вала (мм) | 0.025 |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 28 |
| Максимальное осевое усилие (Н) | 10 |
| Диэлектрическая прочность | 500VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL42BLS01 | FL42BLS02 | FL42BLS03 | FL42BLS04 | |
| Количество полюсов | 8 | 8 | 8 | 8 |
| Количество фаз | 3 | 3 | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 |
| Номинальный крутящий момент (мН·м) | 62.5 | 125 | 185 | 250 |
| Постоянный крутящий момент (мН·м) | 75 | 150 | 220 | 300 |
| Номинальная скорость (об/мин) | 4000 | 4000 | 4000 | 4000 |
| Номинальная мощность (Вт) | 26 | 52.5 | 77.5 | 105 |
| Пиковый крутящий момент (мН·м) | 190 | 380 | 560 | 750 |
| Ток (А) | 5.75 | 10.4 | 15.1 | 21.2 |
| Сопротивление (Ом) | 1.5 | 0.8 | 0.43 | 0.3 |
| Индуктивность (мГн) | 2.1 | 1.2 | 0.71 | 0.5 |
| Постоянная крутящего момента (мН·м/А) | 0.033 | 0.0366 | 0.037 | 0.0354 |
| Обратная ЭДС (Vrms/KRPM) | 2.45 | 2.71 | 2.74 | 2.62 |
| Инерция ротора (г·см²) | 24 | 48 | 72 | 96 |

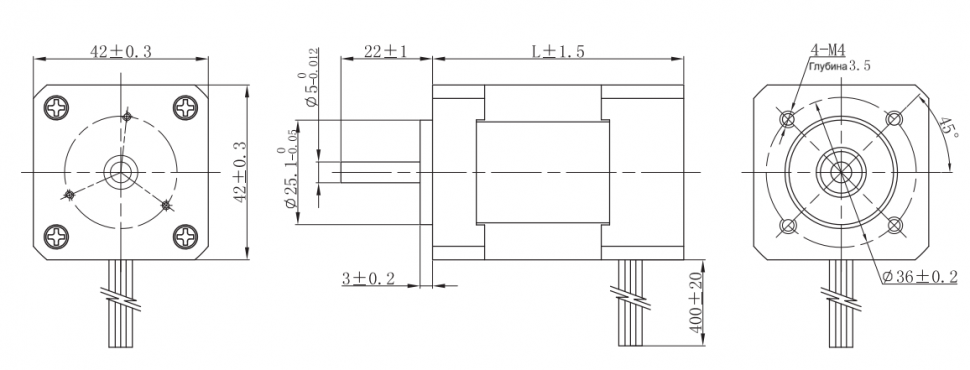

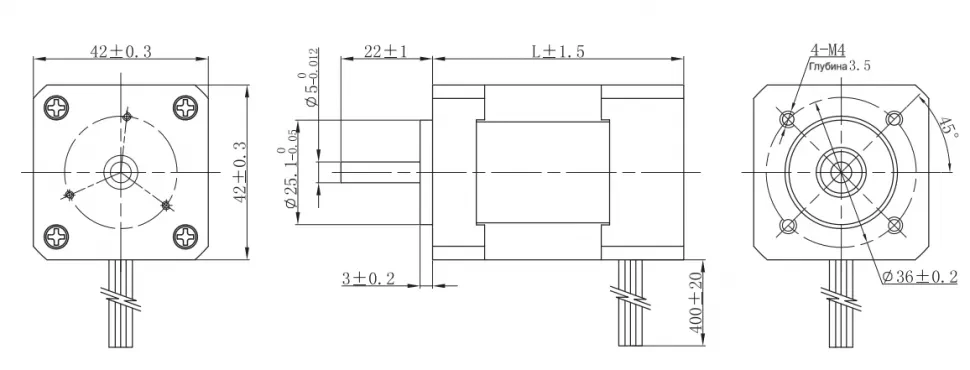

| Длина двигателя (мм) | 41.0 | 61.0 | 81.0 | 100.0 |
| Масса (кг) | 0.3 | 0.45 | 0.65 | 0.8 |
FL42BLS01
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 62.5 |
| Постоянный крутящий момент (мН·м) | 75 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 26 |
| Пиковый крутящий момент (мН·м) | 190 |
| Ток (А) | 5.75 |
| Сопротивление (Ом) | 1.5 |
| Индуктивность (мГн) | 2.1 |
| Постоянная крутящего момента (мН·м/А) | 0.033 |
| Обратная ЭДС (Vrms/KRPM) | 2.45 |
| Инерция ротора (г·см²) | 24 |
| Длина двигателя (мм) | 41.0 |
| Масса (кг) | 0.3 |
FL42BLS02
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 125 |
| Постоянный крутящий момент (мН·м) | 150 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 52.5 |
| Пиковый крутящий момент (мН·м) | 380 |
| Ток (А) | 10.4 |
| Сопротивление (Ом) | 0.8 |
| Индуктивность (мГн) | 1.2 |
| Постоянная крутящего момента (мН·м/А) | 0.0366 |
| Обратная ЭДС (Vrms/KRPM) | 2.71 |
| Инерция ротора (г·см²) | 48 |
| Длина двигателя (мм) | 61.0 |
| Масса (кг) | 0.45 |
FL42BLS03
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 185 |
| Постоянный крутящий момент (мН·м) | 220 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 77.5 |
| Пиковый крутящий момент (мН·м) | 560 |
| Ток (А) | 15.1 |
| Сопротивление (Ом) | 0.43 |
| Индуктивность (мГн) | 0.71 |
| Постоянная крутящего момента (мН·м/А) | 0.037 |
| Обратная ЭДС (Vrms/KRPM) | 2.74 |
| Инерция ротора (г·см²) | 72 |
| Длина двигателя (мм) | 81.0 |
| Масса (кг) | 0.65 |
FL42BLS04
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 250 |
| Постоянный крутящий момент (мН·м) | 300 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 105 |
| Пиковый крутящий момент (мН·м) | 750 |
| Ток (А) | 21.2 |
| Сопротивление (Ом) | 0.3 |
| Индуктивность (мГн) | 0.5 |
| Постоянная крутящего момента (мН·м/А) | 0.0354 |
| Обратная ЭДС (Vrms/KRPM) | 2.62 |
| Инерция ротора (г·см²) | 96 |
| Длина двигателя (мм) | 100.0 |
| Масса (кг) | 0.8 |
Общее описание
Модель FL42BLS представляет собой стандартный бесщеточный двигатель постоянного тока (BLDC). Ключевые технические параметры включают угол коммутации по датчикам Холла 120°, минимальный радиальный люфт 0.02 мм и осевой 0.08 мм. Конструкция двигателя рассчитана на радиальные нагрузки до 28 Н и осевые до 10 Н.
Конструктивные особенности двигателя включают класс изоляции обмоток (Класс Б), проверку диэлектрической прочностью 600 VAC и наличие встроенных датчиков Холла для точной коммутации. Широкий диапазон рабочих температур (от -20°C до +50°C) с различными значениями крутящего момента и мощности при сохранении высокой номинальной скорости (4000 об/мин) позволяют использовать устройство в системах автоматизации, робототехнике и другом оборудовании, где требуются высокая скорость, надежность и стабильная работа.
Электрическое соединение
| Tип | Цвет | Функции |
|---|---|---|
| UL1430 AWG26 | Красный | Vcc |
| Синий | U (Xu) | |
| Зеленый | V (Hv) | |
| Белый | W (Xw) | |
| Черный | Земля | |
| UL1430 AWG20 | Желтый | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |
