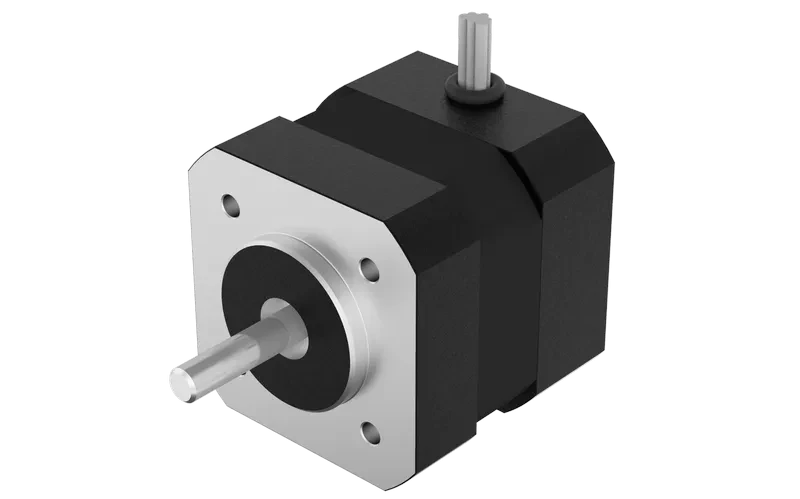

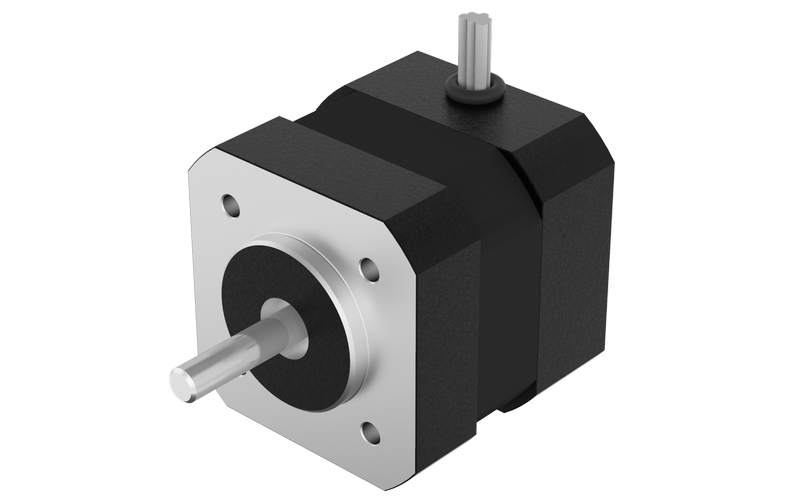

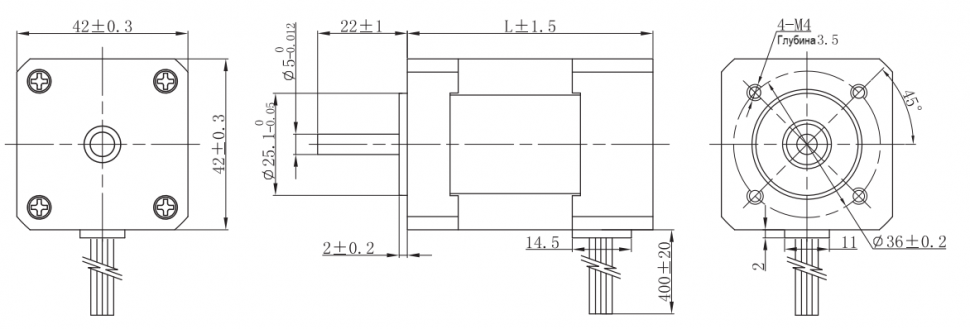

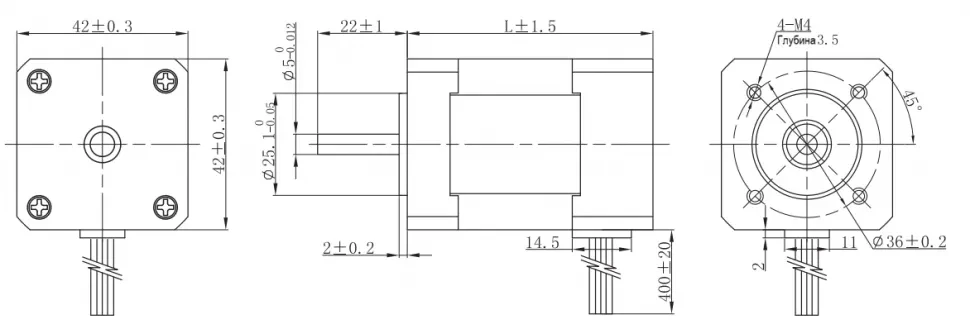

FL42BLA - Стандартные двигатели BLDC
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила (Н) | 28 |
| Макс. осевая сила (Н) | 10 |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL42BLA01 | FL42BLA02 | FL42BLA03 | FL42BLA04 | |
| Количество полюсов | 10 | 10 | 10 | 10 |
| Количество фаз | 3 | 3 | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 |
| Номинальный крутящий момент (мН·м) | 70 | 160 | 260 | 360 |
| Постоянный крутящий момент (мН·м) | 81 | 190 | 300 | 410 |
| Номинальная скорость (об/мин) | 3000 | 3000 | 3000 | 3000 |
| Номинальная мощность (Вт) | 22 | 50 | 81 | 113 |
| Пиковый крутящий момент (мН·м) | 210 | 480 | 780 | 1080 |
| Ток (А) | 3.9 | 8 | 13 | 17.5 |
| Сопротивление (Ом) | 2.6 | 1.1 | 0,7 | 0.5 |
| Индуктивность (мГн) | 1.83 | 0.96 | 0.58 | 0.44 |
| Постоянная крутящего момента (мН·м/А) | 0.054 | 0.06 | 0.06 | 0.062 |
| Обратная ЭДС (Vrms/KRPM) | 4.06 | 4.5 | 4.5 | 4.6 |
| Инерция ротора (г·см²) | 48 | 101 | 154 | 207 |
| Длина двигателя (мм) | 40.3 | 60.3 | 80.3 | 100.3 |
| Масса (кг) | 0.26 | 0.46 | 0.65 | 0.85 |
FL42BLA01
| Количество полюсов | 10 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 70 |
| Постоянный крутящий момент (мН·м) | 81 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 22 |
| Пиковый крутящий момент (мН·м) | 210 |
| Ток (А) | 3.9 |
| Сопротивление (Ом) | 2.6 |
| Индуктивность (мГн) | 1.83 |
| Постоянная крутящего момента (мН·м/А) | 0.054 |
| Обратная ЭДС (Vrms/KRPM) | 4.06 |
| Инерция ротора (г·см²) | 48 |
| Длина двигателя (мм) | 40.3 |
| Масса (кг) | 0.26 |
FL42BLA02
| Количество полюсов | 10 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 160 |
| Постоянный крутящий момент (мН·м) | 190 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 50 |
| Пиковый крутящий момент (мН·м) | 480 |
| Ток (А) | 8 |
| Сопротивление (Ом) | 1.1 |
| Индуктивность (мГн) | 0.96 |
| Постоянная крутящего момента (мН·м/А) | 0.06 |
| Обратная ЭДС (Vrms/KRPM) | 4.5 |
| Инерция ротора (г·см²) | 101 |
| Длина двигателя (мм) | 60.3 |
| Масса (кг) | 0.46 |
FL42BLA03
| Количество полюсов | 10 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 260 |
| Постоянный крутящий момент (мН·м) | 300 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 81 |
| Пиковый крутящий момент (мН·м) | 780 |
| Ток (А) | 13 |
| Сопротивление (Ом) | 0,7 |
| Индуктивность (мГн) | 0.58 |
| Постоянная крутящего момента (мН·м/А) | 0.06 |
| Обратная ЭДС (Vrms/KRPM) | 4.5 |
| Инерция ротора (г·см²) | 154 |
| Длина двигателя (мм) | 80.3 |
| Масса (кг) | 0.65 |
FL42BLA04
| Количество полюсов | 10 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 360 |
| Постоянный крутящий момент (мН·м) | 410 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 113 |
| Пиковый крутящий момент (мН·м) | 1080 |
| Ток (А) | 17.5 |
| Сопротивление (Ом) | 0.5 |
| Индуктивность (мГн) | 0.44 |
| Постоянная крутящего момента (мН·м/А) | 0.062 |
| Обратная ЭДС (Vrms/KRPM) | 4.6 |
| Инерция ротора (г·см²) | 207 |
| Длина двигателя (мм) | 100.3 |
| Масса (кг) | 0.85 |
Электрическое соединение
| Tип | Цвет | Функции |
|---|---|---|
| UL1430 AWG26 | Красный | Vcc |
| Синий | U (Xu) | |
| Зеленый | V (Hv) | |
| Белый | W (Xw) | |
| Черный | Земля | |
| UL1430 AWG20 | Желтый | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |
