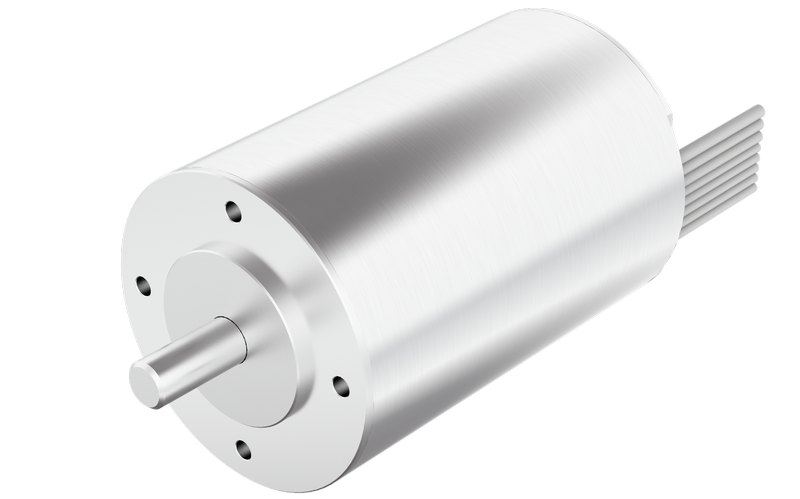

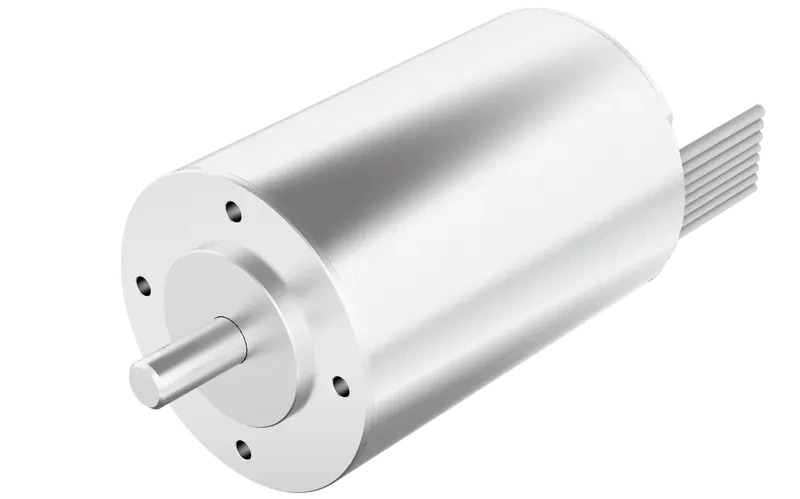

FL40SBL - BLDC постоянного тока
Электрическое соединение
| Цвет | Тип | Функции |
|---|---|---|
| Красный | AFR250-SY AWG26 | Vcc |
| Синий | W (Hw) | |
| Зеленый | V (Hv) | |
| Белый | U (Hu) | |
| Черный | Земля | |
| Желтый | UL1332 AWG18 | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |

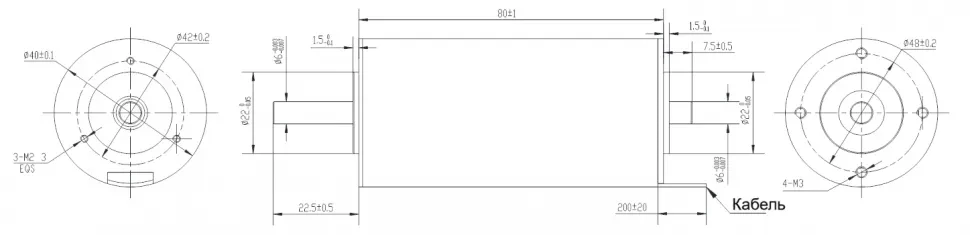

Исполнение
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
| Радиальный люфт | 0.02 |
| Осевой люфт | 0.14 |
| Макс. радиальная сила | 12Н |
| Макс. осевая сила | 5Н |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL40SBL80-24V-072-022A | FL40SBL60-24V-085-164A | |
| Количество полюсов | 2 | 4 |
| Количество фаз | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 |
| Скорость (об/мин) | 5700 | 8500 |
| Ток без нагрузки (А) | 0.33 | 0.5 |
| Номинальный крутящий момент (мН*м) | 250 | 200 |
| Номинальный ток (A) | 7 | 8 |
| Номинальная скорость (об/мин) | 5100 | 7850 |
| Номинальная мощность (Вт) | 133.5 | 164 |
| КПД (%) | 82.3 | 83.5 |
| Пиковый крутящий момент (Н*м) | 750 | 600 |
| Ток (А) | 19.6 | 24 |
| Сопротивление (Ом) | 0.32 | 0.2 |
| Индуктивность (мГн) | 0.061 | 0.041 |
| Постоянная крутящего момента (мН*м/А) | 40.5 | 26.89 |
| Обратная ЭДС (Vrms/KRPM) | 3 | 1.99 |
| Термическое сопротивление корпуса (К/Вт) | 3.87 | 3.67 |
| Тепловая постоянная времени двигателя (S) | 760 | 736 |
| Максимальная температура обмотки (℃) | 155 | 155 |
| Электрическая постоянная времени (мс) | 0.191 | 0.205 |
FL40SBL80-24V-072-022A
| Количество полюсов | 2 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Скорость (об/мин) | 5700 |
| Ток без нагрузки (А) | 0.33 |
| Номинальный крутящий момент (мН*м) | 250 |
| Номинальный ток (A) | 7 |
| Номинальная скорость (об/мин) | 5100 |
| Номинальная мощность (Вт) | 133.5 |
| КПД (%) | 82.3 |
| Пиковый крутящий момент (Н*м) | 750 |
| Ток (А) | 19.6 |
| Сопротивление (Ом) | 0.32 |
| Индуктивность (мГн) | 0.061 |
| Постоянная крутящего момента (мН*м/А) | 40.5 |
| Обратная ЭДС (Vrms/KRPM) | 3 |
| Термическое сопротивление корпуса (К/Вт) | 3.87 |
| Тепловая постоянная времени двигателя (S) | 760 |
| Максимальная температура обмотки (℃) | 155 |
| Электрическая постоянная времени (мс) | 0.191 |
FL40SBL60-24V-085-164A
| Количество полюсов | 4 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Скорость (об/мин) | 8500 |
| Ток без нагрузки (А) | 0.5 |
| Номинальный крутящий момент (мН*м) | 200 |
| Номинальный ток (A) | 8 |
| Номинальная скорость (об/мин) | 7850 |
| Номинальная мощность (Вт) | 164 |
| КПД (%) | 83.5 |
| Пиковый крутящий момент (Н*м) | 600 |
| Ток (А) | 24 |
| Сопротивление (Ом) | 0.2 |
| Индуктивность (мГн) | 0.041 |
| Постоянная крутящего момента (мН*м/А) | 26.89 |
| Обратная ЭДС (Vrms/KRPM) | 1.99 |
| Термическое сопротивление корпуса (К/Вт) | 3.67 |
| Тепловая постоянная времени двигателя (S) | 736 |
| Максимальная температура обмотки (℃) | 155 |
| Электрическая постоянная времени (мс) | 0.205 |
