FL39STH - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 28 |
| Максимальное осевое усилие (Н) | 10 |
| Диэлектрическая прочность | 600 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | ||
|---|---|---|---|
| FL39STH20-0404A | FL39STH34-0306A | FL39STH38-0504A | |
| Ток (А) | 0.4 | 0.3 | 0.5 |
| Сопротивление (Ом) | 6.6 | 40 | 24 |
| Индуктивность (мГн) | 7 | 30 | 50 |
| Удерживающий крутящий момент (Н·м) | 0.085 | 0.18 | 0.36 |
| Фиксирующий крутящий момент (Н·м) | 0.008 | 0.01 | 0.012 |

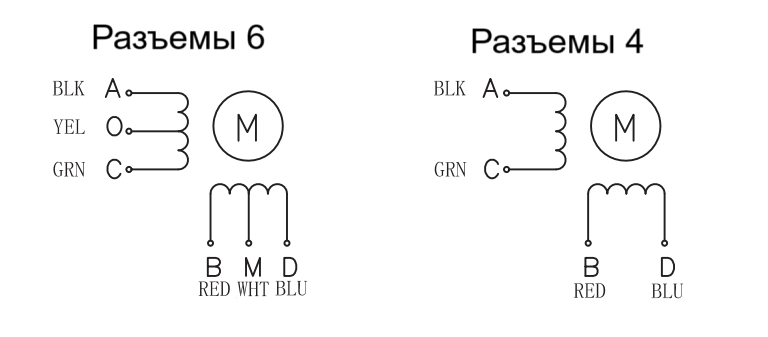

| Количество выводных контактов | 15 | 30 | 44 |
| Инерция ротора (г·см²) | 0.12 | 0.18 | 0.2 |
| Масса (кг) | 50 | 120 | 180 |

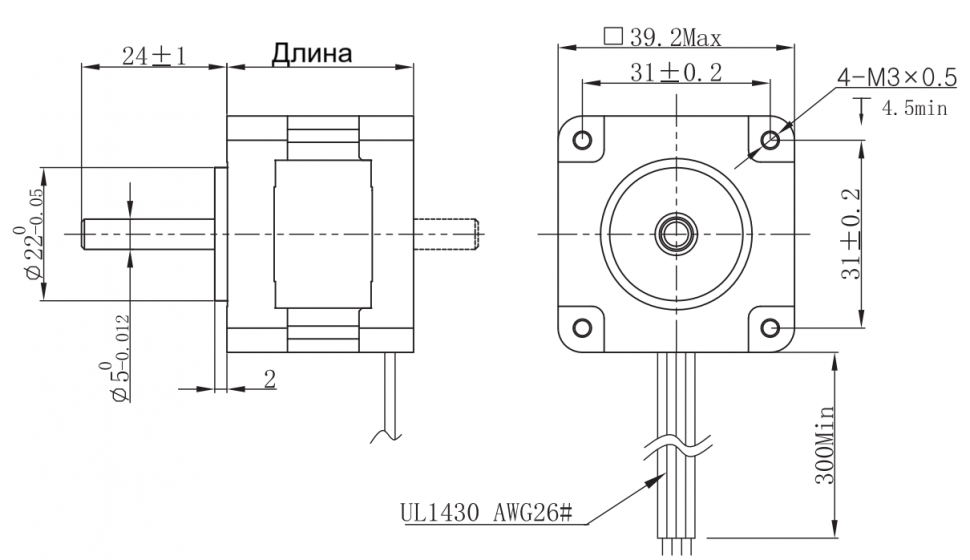

| Длина (мм) | 20.0 | 31.0 | 38.0 |
FL39STH20-0404A
| Ток (А) | 0.4 |
| Сопротивление (Ом) | 6.6 |
| Индуктивность (мГн) | 7 |
| Удерживающий крутящий момент (Н·м) | 0.085 |
| Фиксирующий крутящий момент (Н·м) | 0.008 |
| Количество выводных контактов | 15 |
| Инерция ротора (г·см²) | 0.12 |
| Масса (кг) | 50 |
| Длина (мм) | 20.0 |
FL39STH34-0306A
| Ток (А) | 0.3 |
| Сопротивление (Ом) | 40 |
| Индуктивность (мГн) | 30 |
| Удерживающий крутящий момент (Н·м) | 0.18 |
| Фиксирующий крутящий момент (Н·м) | 0.01 |
| Количество выводных контактов | 30 |
| Инерция ротора (г·см²) | 0.18 |
| Масса (кг) | 120 |
| Длина (мм) | 31.0 |
FL39STH38-0504A
| Ток (А) | 0.5 |
| Сопротивление (Ом) | 24 |
| Индуктивность (мГн) | 50 |
| Удерживающий крутящий момент (Н·м) | 0.36 |
| Фиксирующий крутящий момент (Н·м) | 0.012 |
| Количество выводных контактов | 44 |
| Инерция ротора (г·см²) | 0.2 |
| Масса (кг) | 180 |
| Длина (мм) | 38.0 |
Общее описание

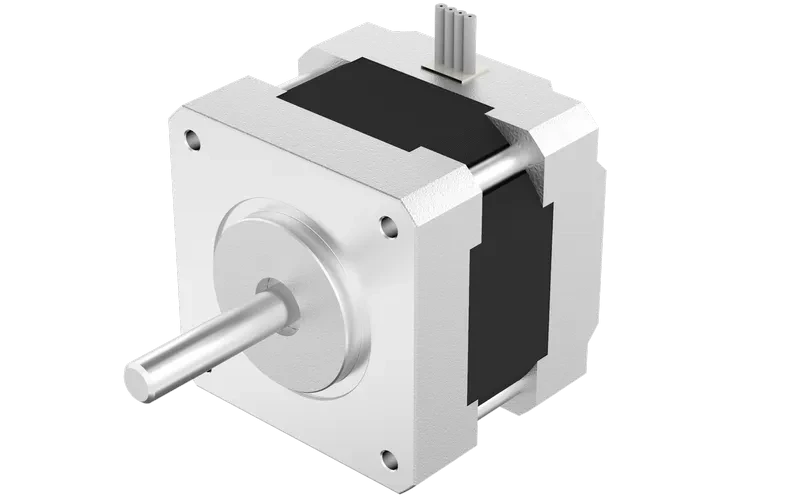

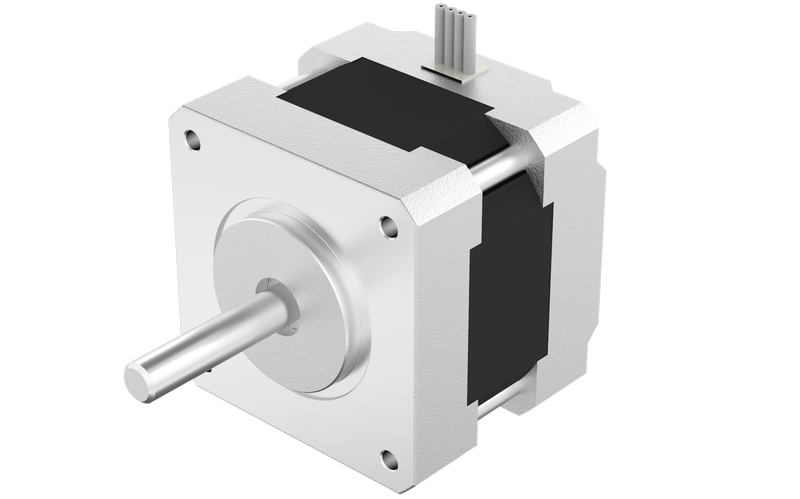

Модель FL39STH представляет собой гибридный шаговый двигатель. Ключевые технические параметры включают угол шага 1.8° с точностью ±5%, работу с номинальным током до 0.5 А и удерживающий момент до 0.36 Н·м. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, диэлектрическая прочность 600 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C и несколько вариантов длины корпуса позволяют использовать устройство в различных условиях, включая точную автоматику и медицинское оборудование.
