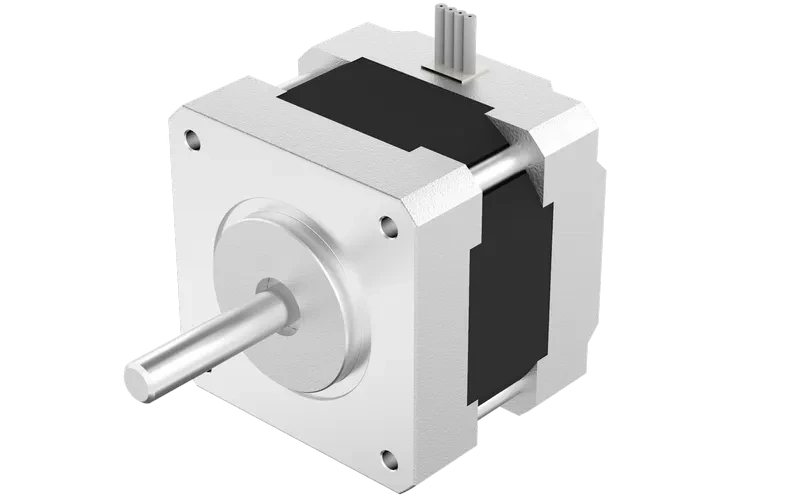

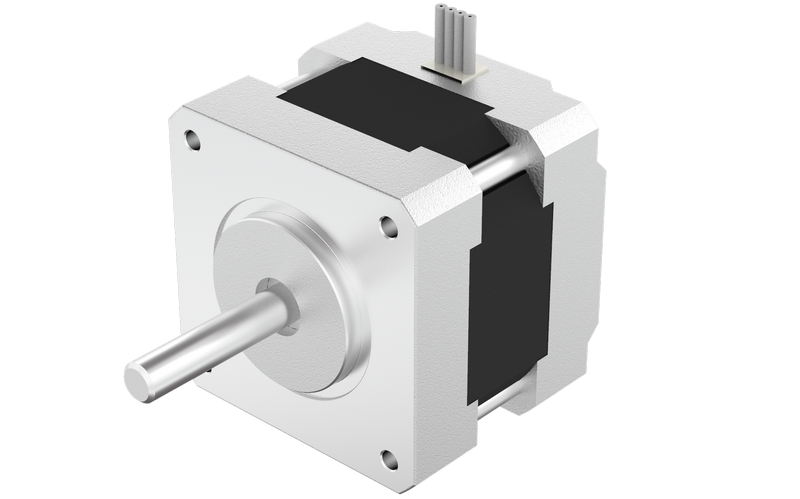

FL39ST - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Точность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила (Н) | 28 |
| Макс. осевая сила (Н) | 10 |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | ||||||
|---|---|---|---|---|---|---|---|
| FL39ST20-0404A | FL39ST20-0506A | FL39ST34-0404A | FL39ST34-0306A | FL39ST38-0504A | FL39ST38-0806A | FL39ST44-0304A | |
| Ток (А) | 0.4 | 0.5 | 0.4 | 0.3 | 0.5 | 0.8 | 0.3 |
| Сопротивление (Ом) | 6.6 | 15 | 30 | 34 | 22 | 7.5 | 40 |
| Индуктивность (мГн) | 6 | 6 | 43 | 20 | 40 | 8 | 60 |
| Удерживающий крутящий момент (Н·м) | 0.065 | 0.065 | 0.21 | 0.13 | 0.29 | 0.2 | 0.28 |
| Крутящий момент фиксатора (Н·м) | 0.005 | 0.005 | 0.012 | 0.012 | 0.018 | 0.018 | 0.025 |

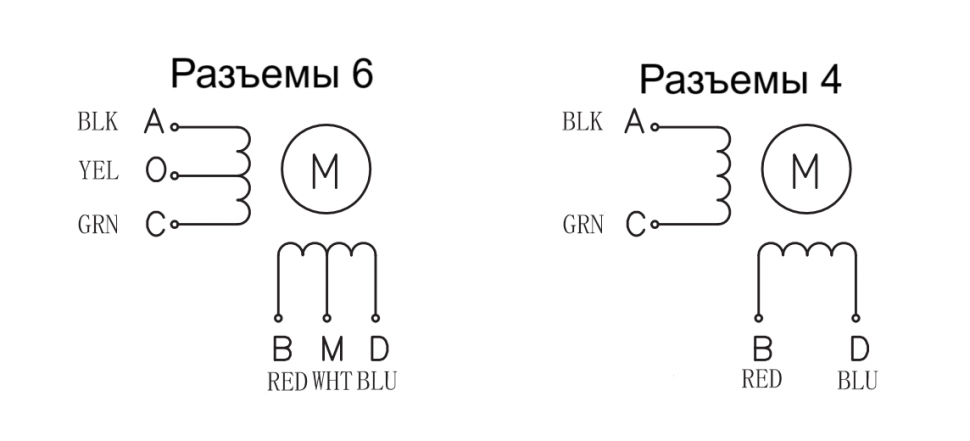

| Количество выводных контактов | 4 | 6 | 4 | 6 | 4 | 6 | 4 |
| Инерция ротора (г·см²) | 11 | 11 | 20 | 20 | 24 | 24 | 40 |
| Масса (кг) | 0.12 | 0.12 | 0.18 | 0.18 | 0.2 | 0.2 | 0.25 |

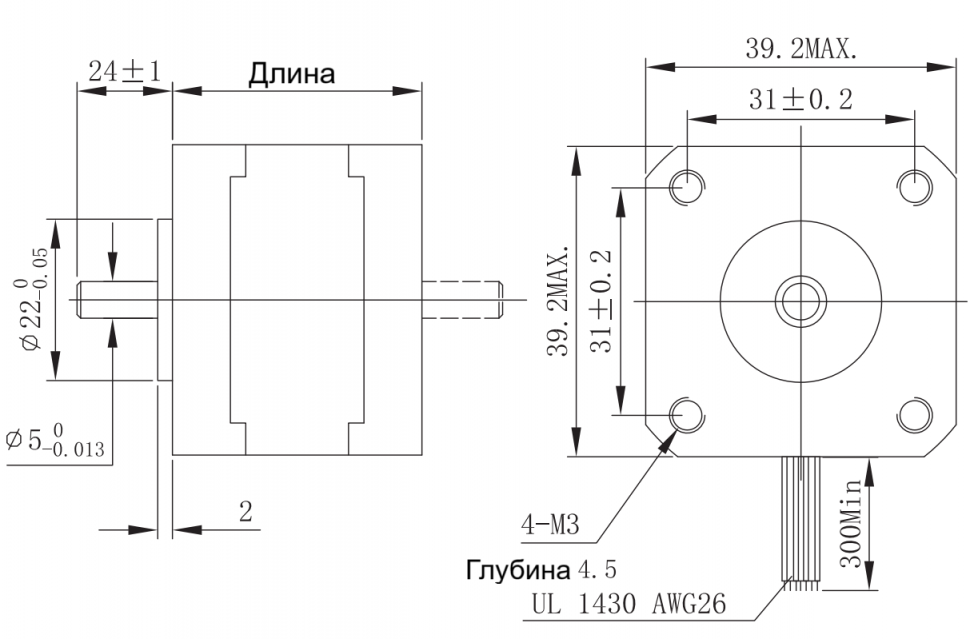

| Длина (мм) | 20.0 | 20.0 | 34.0 | 34.0 | 38.0 | 38.0 | 44.0 |
FL39ST20-0404A
| Ток (А) | 0.4 |
| Сопротивление (Ом) | 6.6 |
| Индуктивность (мГн) | 6 |
| Удерживающий крутящий момент (Н·м) | 0.065 |
| Крутящий момент фиксатора (Н·м) | 0.005 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 11 |
| Масса (кг) | 0.12 |
| Длина (мм) | 20.0 |
FL39ST20-0506A
| Ток (А) | 0.5 |
| Сопротивление (Ом) | 15 |
| Индуктивность (мГн) | 6 |
| Удерживающий крутящий момент (Н·м) | 0.065 |
| Крутящий момент фиксатора (Н·м) | 0.005 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 11 |
| Масса (кг) | 0.12 |
| Длина (мм) | 20.0 |
FL39ST34-0404A
| Ток (А) | 0.4 |
| Сопротивление (Ом) | 30 |
| Индуктивность (мГн) | 43 |
| Удерживающий крутящий момент (Н·м) | 0.21 |
| Крутящий момент фиксатора (Н·м) | 0.012 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 20 |
| Масса (кг) | 0.18 |
| Длина (мм) | 34.0 |
FL39ST34-0306A
| Ток (А) | 0.3 |
| Сопротивление (Ом) | 34 |
| Индуктивность (мГн) | 20 |
| Удерживающий крутящий момент (Н·м) | 0.13 |
| Крутящий момент фиксатора (Н·м) | 0.012 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 20 |
| Масса (кг) | 0.18 |
| Длина (мм) | 34.0 |
FL39ST38-0504A
| Ток (А) | 0.5 |
| Сопротивление (Ом) | 22 |
| Индуктивность (мГн) | 40 |
| Удерживающий крутящий момент (Н·м) | 0.29 |
| Крутящий момент фиксатора (Н·м) | 0.018 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 24 |
| Масса (кг) | 0.2 |
| Длина (мм) | 38.0 |
FL39ST38-0806A
| Ток (А) | 0.8 |
| Сопротивление (Ом) | 7.5 |
| Индуктивность (мГн) | 8 |
| Удерживающий крутящий момент (Н·м) | 0.2 |
| Крутящий момент фиксатора (Н·м) | 0.018 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 24 |
| Масса (кг) | 0.2 |
| Длина (мм) | 38.0 |
FL39ST44-0304A
| Ток (А) | 0.3 |
| Сопротивление (Ом) | 40 |
| Индуктивность (мГн) | 60 |
| Удерживающий крутящий момент (Н·м) | 0.28 |
| Крутящий момент фиксатора (Н·м) | 0.025 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 40 |
| Масса (кг) | 0.25 |
| Длина (мм) | 44.0 |
