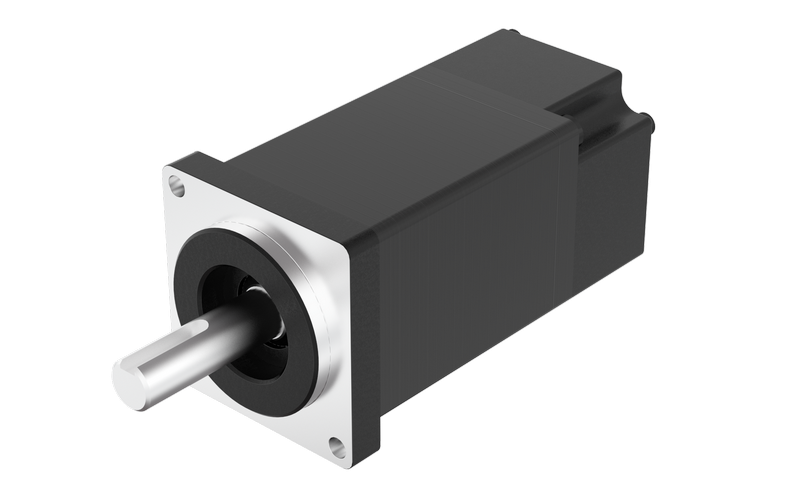

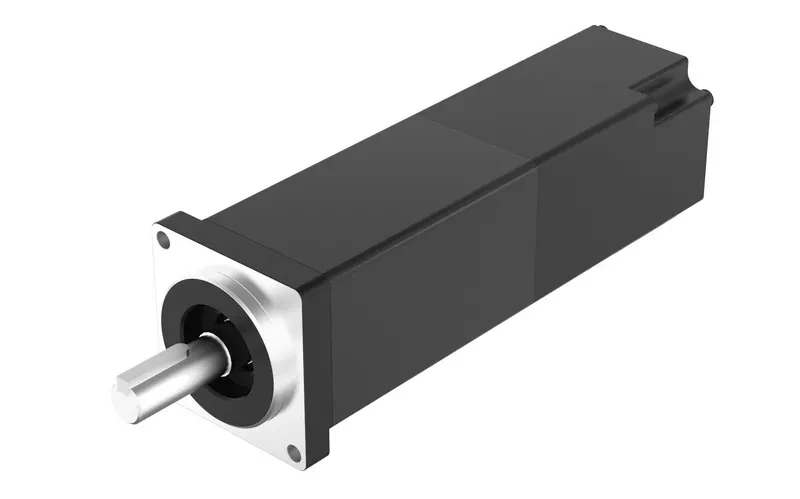

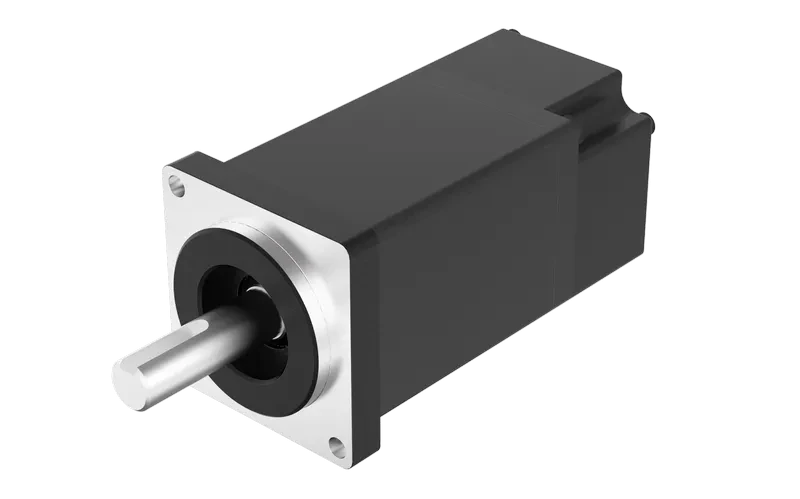

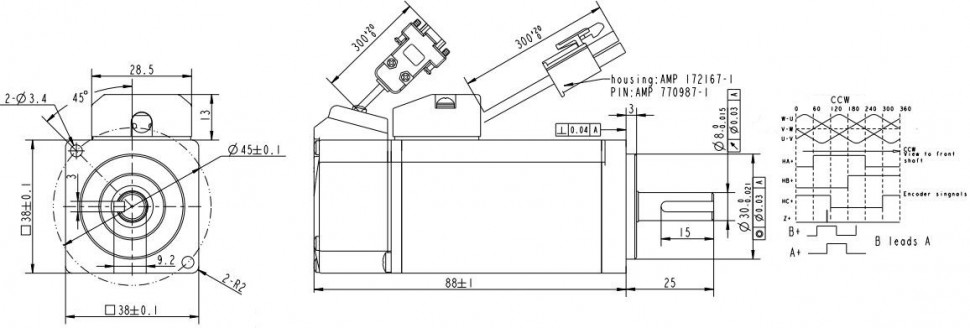

FL38SV - Стандартные серводвигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип кодера | 1. Оптический энкодер. 2. Магнитный энкодер. 3. Метод резольвера. Примечание: Доступны несколько разрешений. Доступны инкрементные и абсолютные значения. |
| Макс. радиальная сила (Н) | 69 |
| Макс. осевая сила (Н) | 59 |
| Класс изоляции | Класс Ф |
| Класс IP | IP65 |
| Условия окружающей среды | Температура: -20℃~ +50℃. Относительная влажность: ≤90%RH. Среда установки: ≤1000 м (1000~4000 м, снижение номинальных характеристик), беречь от коррозии, горючих газов, капель масла, пыли. Температура окружающей среды: -20℃~ +85℃. Условия хранения: -20℃. |

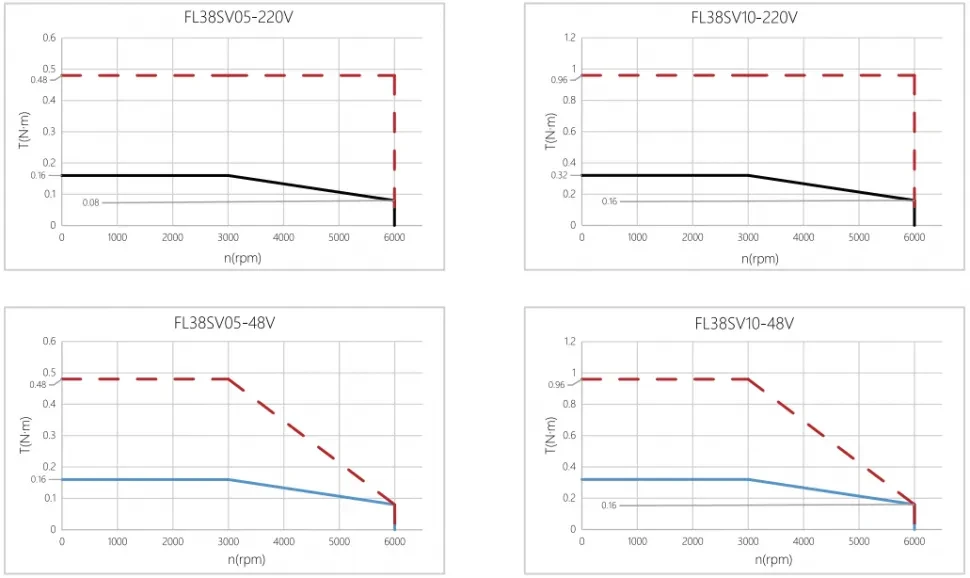

Стандартные модели

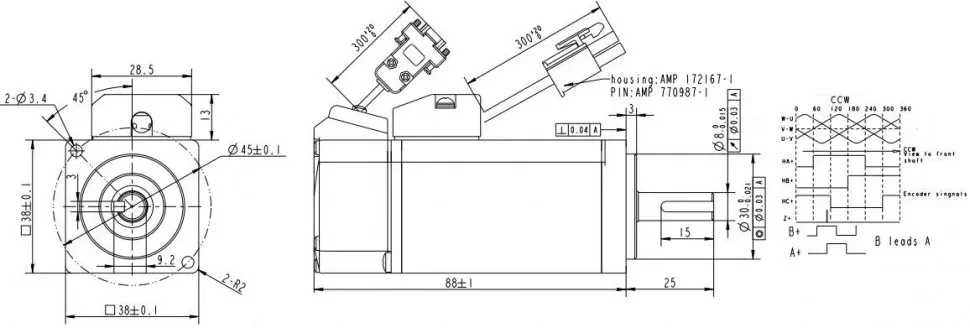

| Характеристика | Модель | |||
|---|---|---|---|---|
| FL38SV05-220 | FL38SV05-48 | FL38SV10-220 | FL38SV10-48 | |
| Номинальная мощность (Вт) | 50 | 50 | 100 | 100 |
| Номинальное напряжение (VDC) | 220 | 48 | 220 | 48 |
| Номинальная скорость (об/мин) | 3000 | 3000 | 3000 | 3000 |
| Номинальный крутящий момент (мН·м) | 0.16 | 0.16 | 0.32 | 0.32 |
| Номинальный ток (A) | 0.5 | 2.1 | 1 | 4.3 |
| Скорость (об/мин) | 6000 | 6000 | 6000 | 6000 |
| Максимальный крутящий момент (Н·м) | 0.48 | 0.48 | 0.96 | 0.96 |
| Ток (А) | 1.5 | 6.3 | 3 | 12.9 |
| Сопротивление (Ом) | 33 | 2.2 | 17.5 | 0.88 |
| Индуктивность (мГн) | 24 | 1.8 | 12.4 | 0.78 |
| Обратная ЭДС (Vrms/KRPM) | 21 | 5 | 21 | 5 |
| Постоянный крутящий момент (мН·м) | 0.35 | 0.08 | 0.35 | 0.08 |
| Электрическая постоянная времени (мс) | 0.7 | 0.8 | 0.7 | 0.9 |
| Механическая постоянная времени (мс) | 1.14 | 1.34 | 1 | 0.89 |
| Инерция ротора (кг·см²) | 0.024 | 0.024 | 0.04 | 0.04 |
| Инерция ротора с тормозом (кг·см²) | 0.034 | 0.034 | 0.05 | 0.05 |
| Количество полюсов | 10 | 10 | 10 | 10 |
| Кодер | 2500 p/об. | 2500 p/об. | 2500 p/об. | 2500 p/об. |
| Длина двигателя L1(мм) | 72.0 | 72.0 | 88.0 | 88.0 |
| Длина двигателя L2(мм) | 106.0 | 106.0 | 12.0 | 12.0 |
| Масса (кг) | 0.4 | 0.4 | 0.5 | 0.5 |
| Масса с тормозом (кг) | 0.65 | 0.65 | 0.75 | 0.75 |
FL38SV05-220
| Номинальная мощность (Вт) | 50 |
| Номинальное напряжение (VDC) | 220 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 0.16 |
| Номинальный ток (A) | 0.5 |
| Скорость (об/мин) | 6000 |
| Максимальный крутящий момент (Н·м) | 0.48 |
| Ток (А) | 1.5 |
| Сопротивление (Ом) | 33 |
| Индуктивность (мГн) | 24 |
| Обратная ЭДС (Vrms/KRPM) | 21 |
| Постоянный крутящий момент (мН·м) | 0.35 |
| Электрическая постоянная времени (мс) | 0.7 |
| Механическая постоянная времени (мс) | 1.14 |
| Инерция ротора (кг·см²) | 0.024 |
| Инерция ротора с тормозом (кг·см²) | 0.034 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 72.0 |
| Длина двигателя L2(мм) | 106.0 |
| Масса (кг) | 0.4 |
| Масса с тормозом (кг) | 0.65 |
FL38SV05-48
| Номинальная мощность (Вт) | 50 |
| Номинальное напряжение (VDC) | 48 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 0.16 |
| Номинальный ток (A) | 2.1 |
| Скорость (об/мин) | 6000 |
| Максимальный крутящий момент (Н·м) | 0.48 |
| Ток (А) | 6.3 |
| Сопротивление (Ом) | 2.2 |
| Индуктивность (мГн) | 1.8 |
| Обратная ЭДС (Vrms/KRPM) | 5 |
| Постоянный крутящий момент (мН·м) | 0.08 |
| Электрическая постоянная времени (мс) | 0.8 |
| Механическая постоянная времени (мс) | 1.34 |
| Инерция ротора (кг·см²) | 0.024 |
| Инерция ротора с тормозом (кг·см²) | 0.034 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 72.0 |
| Длина двигателя L2(мм) | 106.0 |
| Масса (кг) | 0.4 |
| Масса с тормозом (кг) | 0.65 |
FL38SV10-220
| Номинальная мощность (Вт) | 100 |
| Номинальное напряжение (VDC) | 220 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 0.32 |
| Номинальный ток (A) | 1 |
| Скорость (об/мин) | 6000 |
| Максимальный крутящий момент (Н·м) | 0.96 |
| Ток (А) | 3 |
| Сопротивление (Ом) | 17.5 |
| Индуктивность (мГн) | 12.4 |
| Обратная ЭДС (Vrms/KRPM) | 21 |
| Постоянный крутящий момент (мН·м) | 0.35 |
| Электрическая постоянная времени (мс) | 0.7 |
| Механическая постоянная времени (мс) | 1 |
| Инерция ротора (кг·см²) | 0.04 |
| Инерция ротора с тормозом (кг·см²) | 0.05 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 88.0 |
| Длина двигателя L2(мм) | 12.0 |
| Масса (кг) | 0.5 |
| Масса с тормозом (кг) | 0.75 |
FL38SV10-48
| Номинальная мощность (Вт) | 100 |
| Номинальное напряжение (VDC) | 48 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 0.32 |
| Номинальный ток (A) | 4.3 |
| Скорость (об/мин) | 6000 |
| Максимальный крутящий момент (Н·м) | 0.96 |
| Ток (А) | 12.9 |
| Сопротивление (Ом) | 0.88 |
| Индуктивность (мГн) | 0.78 |
| Обратная ЭДС (Vrms/KRPM) | 5 |
| Постоянный крутящий момент (мН·м) | 0.08 |
| Электрическая постоянная времени (мс) | 0.9 |
| Механическая постоянная времени (мс) | 0.89 |
| Инерция ротора (кг·см²) | 0.04 |
| Инерция ротора с тормозом (кг·см²) | 0.05 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 88.0 |
| Длина двигателя L2(мм) | 12.0 |
| Масса (кг) | 0.5 |
| Масса с тормозом (кг) | 0.75 |
Общее описание
Модель FL38SV представляет собой стандартный серводвигатель. Ключевые технические параметры включают номинальную мощность до 100 Вт, номинальную скорость до 3000 об/мин и номинальный крутящий момент до 0.32 Н·м.
Конструктивные особенности двигателя гарантируют его стабильную и точную работу: возможность выбора типа обратной связи (оптический, магнитный энкодер или резольвер), высокую механическую нагрузочную способность (максимальная радиальная сила 69 Н, осевая - 59 Н) и расширенный диапазон рабочих характеристик для стандартных моделей. Двигатель отличается высокой степенью защиты IP65, высоким классом изоляции (Класс Ф) и широким рабочим диапазоном температур от -20°C до +50°C.
Электрическое соединение
| Номер | Цвет | Свинцовый датчик | Функция | Описание |
|---|---|---|---|---|
| 1 | Желтый | Кабель 4*0.5мм²+2*0.35мм² |
Фаза U | / |
| 2 | Kрасный | Фаза V | / | |
| 3 | Черный | Phase W | / |
