FL38HSV - Серводвигатели без корпуса

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Диэлектрическая прочность 600VAC / 1s
Сопротивление изоляции 100MОм, 500VDC
Температура окружающей среды -20°C~+50°C
Класс изоляции Класс Б

Стандартные модели

Характеристика Модель
FL38HSV07-24V-8085-T FL38HSV14-48V-50120-T-01
Количество полюсов 14 14
Количество фаз 3 3
Номинальное напряжение (VDC) 24 48
Номинальный крутящий момент (Н·м) 0.1 0.23
Номинальный ток (A) 4.5 3.5
Номинальная скорость (об/мин) 8000 5000
Номинальная мощность (Вт) 83 120
Скорость (об/мин) 11000 7500
Максимальный крутящий момент (Н·м) 0.3 0.69
Ток (А) 13.5 10.5
Сопротивление (Ом) 0.365 1.24
Индуктивность (мГн) 0.32 1.3
Постоянная крутящего момента (Н·м/А) 0.0255 0.074
Обратная ЭДС (Vrms/KRPM) 1.54 4.5
Масса (кг) 0.0572 0.095
Электрическая постоянная времени (мс) 0.87 1.05

FL38HSV07-24V-8085-T

Количество полюсов 14
Количество фаз 3
Номинальное напряжение (VDC) 24
Номинальный крутящий момент (Н·м) 0.1
Номинальный ток (A) 4.5
Номинальная скорость (об/мин) 8000
Номинальная мощность (Вт) 83
Скорость (об/мин) 11000
Максимальный крутящий момент (Н·м) 0.3
Ток (А) 13.5
Сопротивление (Ом) 0.365
Индуктивность (мГн) 0.32
Постоянная крутящего момента (Н·м/А) 0.0255
Обратная ЭДС (Vrms/KRPM) 1.54
Масса (кг) 0.0572
Электрическая постоянная времени (мс) 0.87

FL38HSV14-48V-50120-T-01

Количество полюсов 14
Количество фаз 3
Номинальное напряжение (VDC) 48
Номинальный крутящий момент (Н·м) 0.23
Номинальный ток (A) 3.5
Номинальная скорость (об/мин) 5000
Номинальная мощность (Вт) 120
Скорость (об/мин) 7500
Максимальный крутящий момент (Н·м) 0.69
Ток (А) 10.5
Сопротивление (Ом) 1.24
Индуктивность (мГн) 1.3
Постоянная крутящего момента (Н·м/А) 0.074
Обратная ЭДС (Vrms/KRPM) 4.5
Масса (кг) 0.095
Электрическая постоянная времени (мс) 1.05

Общее описание

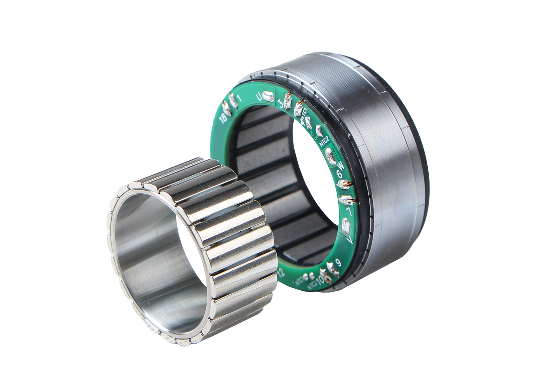

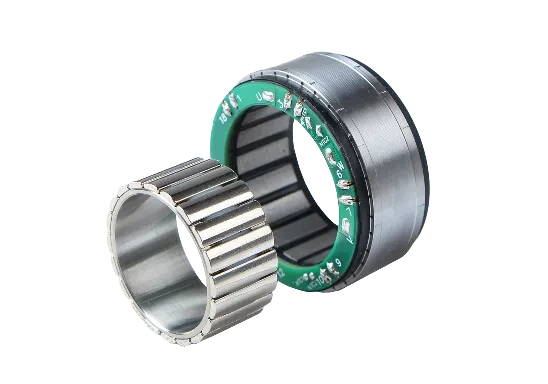

Модель FL38HSV представляет собой бескорпусный серводвигатель. Ключевые технические параметры включают номинальную мощность до 120 Вт, номинальную скорость до 8000 об/мин и номинальный крутящий момент до 0.23 Н·м.

Конструктивные особенности двигателя гарантируют его стабильную и точную работу: компактное бескорпусное исполнение, максимальный крутящий момент до 0.69 Н·м и расширенный диапазон рабочих характеристик для двух стандартных моделей. Унифицированные геометрические параметры (такие как наружный диаметр статора D 38.0 мм, внутренний диаметр ротора D1 18.0 мм) способствуют упрощённой интеграции в различные системы. Двигатель отличается высоким классом изоляции (Класс Б), диэлектрической прочностью 600VAC/1s, сопротивлением изоляции 100 МОм при 500VDC и рабочим диапазоном температур от -20°C до +50°C.

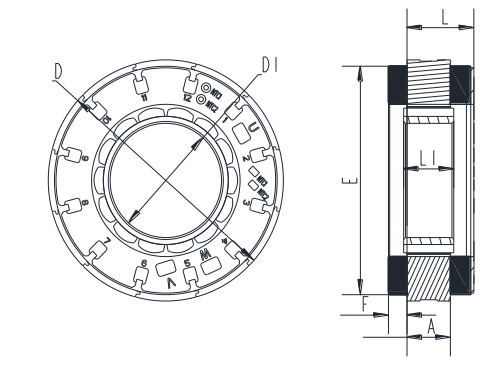

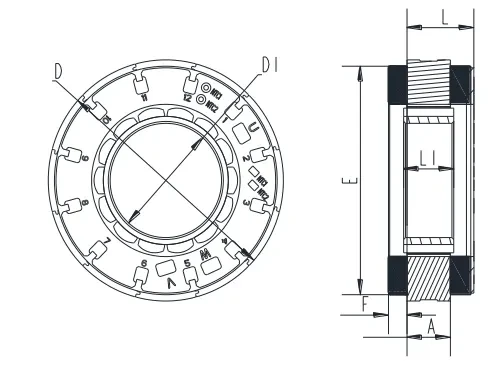

Параметры FL50HSV08 FL50HSV15 Допуск
Наружный диаметр статора D 38.0 мм 38.0 мм ±0.031 (js9)
Длина статора L 10.8 мм 17.8 мм ±1
Внутренний диаметр ротора D1 18.0 мм 18.0 мм (+0.027/0) H8
Длина ротора L1 8.1 мм 16.1 мм ±0.2
Наружный диаметр поверхности заливки компаундом E 36.0 мм 36.0 мм 0/-0.2
Высота поверхности заливки компаундом F 3.0 мм 3.0 мм ±0.5
Высота магнитопровода статора A 7.0 мм 14.0 мм

Электрическое соединение

Цвет Модель провода Функция
Белый UL1332 AWG26 НТК
Белый НТК
Желтый ARF250 0.5mm^2 Фаза U
Красный Фаза V
Черный Фаза W
