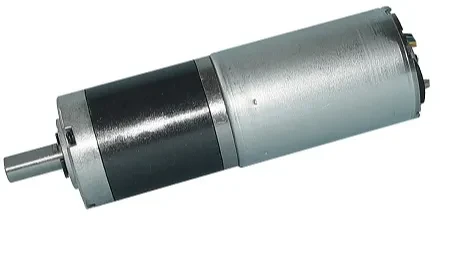

FL38CBL-36JXF50K - Двигатель BLDC с редуктором
Планетарный мотор-редуктор с BLDC-двигателем
Материал зубчатого венца: металл и порошок
| Модель | Диапазон |
|---|---|
| FL38CBL58/36JXF50K | Φ36, ось давления, давление, давление: 0.5 Нм ~ 5 Нм. Планетарный редуктор с внешним диаметром 36 мм, допустимый диапазон нагрузки: 0.5 – 5 Н·м |
Схема подключения
| U | V | W | Vcc | Ha | Hb | Hc | Земля |
|---|---|---|---|---|---|---|---|
| Желтый | Красный | Черный | Красный | Синий | Зеленый | Белый | Черный |
| UL1430 AWG22 | UL1430 AWG26 | ||||||
Технические характеристики бесщеточного двигателя
| Тип | Кол-во полюсов | Кол-во фаз | Ном. напряжение (В) | Скорость ХХ (об/мин) | Ном. скорость (об/мин) | Ном. момент (мН·м) | Ном. мощность (Вт) | Пик. момент (мН·м) | Пик. ток (А) | Сопр. (Ом) | Индукт. (мГн) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FL36CBL50-2460 | 4 | 3 | 24 | 5000 | 4000 | 70 | 30 | 210 | 5.1 | 2 | 1.5 |
Технические характеристики бесщеточного мотор-редуктора
Двигатель FL38CBL58-2450
| Коэффициент уменьшения | 3.7 | 5.2 | 14 | 19 | 27 | 35 | 49 | 59 | 68 | 82 | 95 | 115 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество зубчатых передач | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |

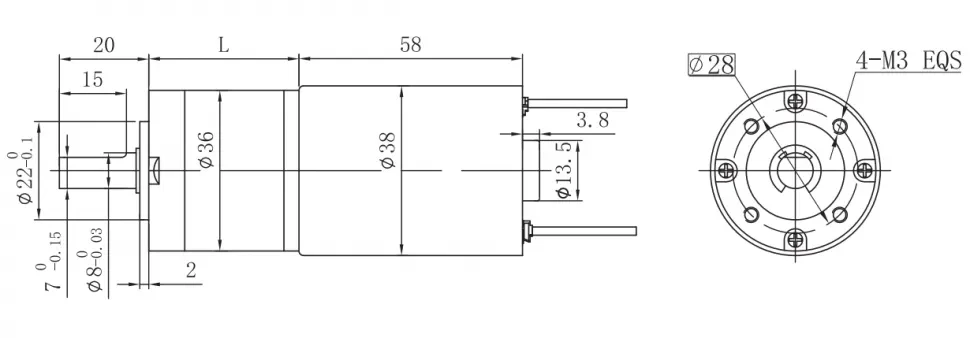

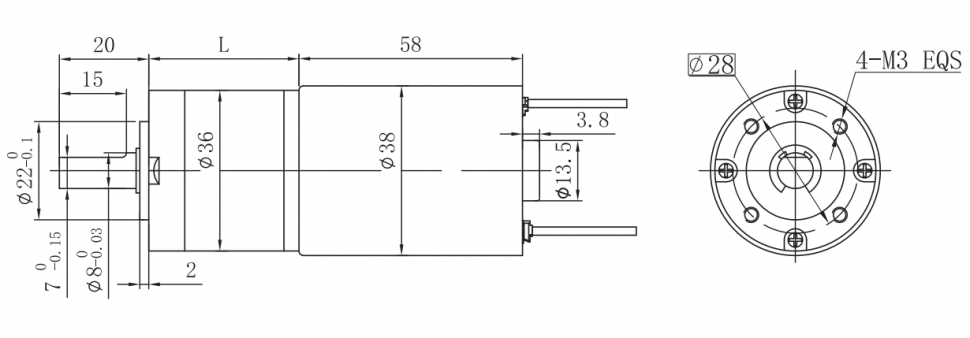

| Длина (L) | мм | 29 | 29 | 38.4 | 38.4 | 38.4 | 38.4 | 45.7 | 45.7 | 45.7 | 45.7 | 45.7 | 45.7 |
| Скорость холостого хода | об/мин | 1348 | 965 | 357 | 263 | 185 | 143 | 102 | 85 | 74 | 61 | 53 | 43 |
| Номинальная скорость | об/мин | 1078 | 772 | 286 | 211 | 148 | 114 | 82 | 58 | 59 | 49 | 42 | 35 |
| Номинальный крутящий момент | Нм | 0.23 | 0.33 | 0.79 | 1.1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4.2 | 4.9 | 5 |
| Макс. допустимая нагрузка за короткое время | Нм | 1.5 | 1.5 | 6 | 6 | 6 | 6 | 10 | 10 | 10 | 10 | 12 | 12 |
