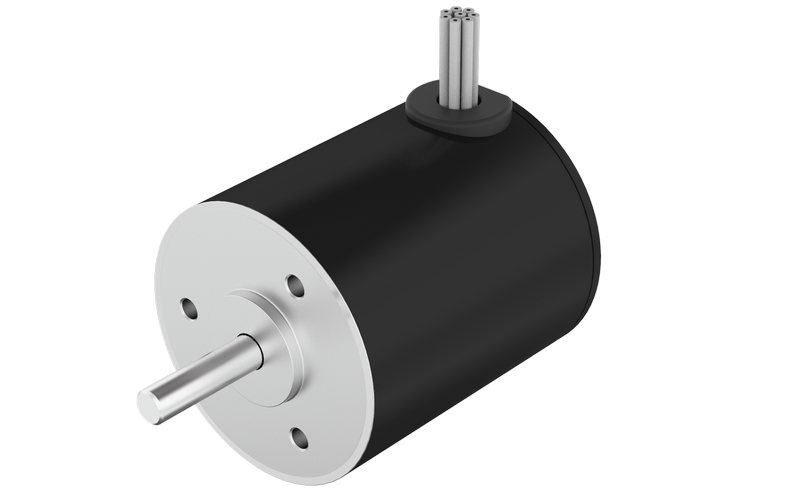

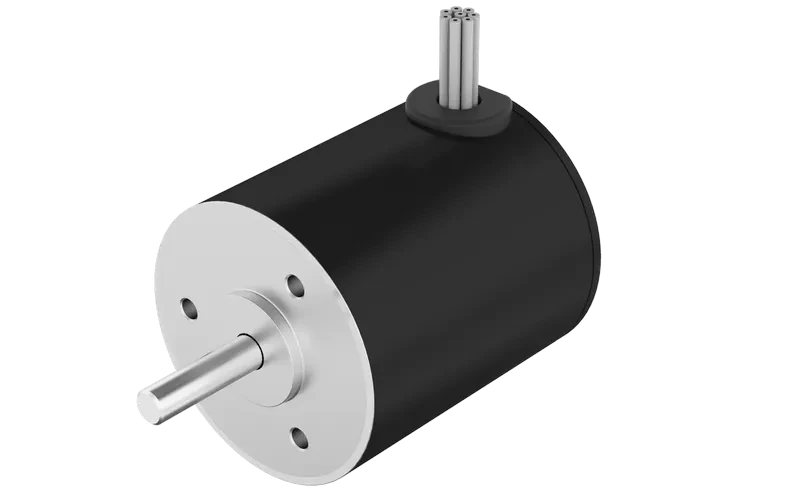

FL36RBL - Стандартные двигатели BLDC

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Угол эффекта Холла 120 градусов
Биение вала (мм) 0.025
Радиальный люфт 0.02 мм при 450 г
Осевой люфт 0.08 мм при 450 г
Максимальное радиальное усилие (Н) 15
Максимальное осевое усилие (Н) 10
Диэлектрическая прочность 500VAC / 1s
Изоляционное сопротивление 100MОм, 500VDC
Колебание температуры -20°C~+50°C
Класс изоляции Класс Б

Стандартные модели

Характеристика Модель
FL36RBLS40-24V-4818A FL36RBLS57-24V-4524A
Количество полюсов 8 8
Количество фаз 3 3
Номинальное напряжение (VDC) 24 24
Номинальный крутящий момент (мН·м) 36 50
Постоянный крутящий момент (мН·м) 43 60
Номинальная скорость (об/мин) 4800 4500
Номинальная мощность (Вт) 18 24
Пиковый крутящий момент (мН·м) 108 150
Ток (А) 3.4 3.8
Сопротивление (Ом) 2.4 2
Индуктивность (мГн) 2.1 2
Постоянная крутящего момента (мН·м/А) 32.4 39.8
Обратная ЭДС (Vrms/KRPM) 2.4 2.95
Инерция ротора (г·см²) 14 24

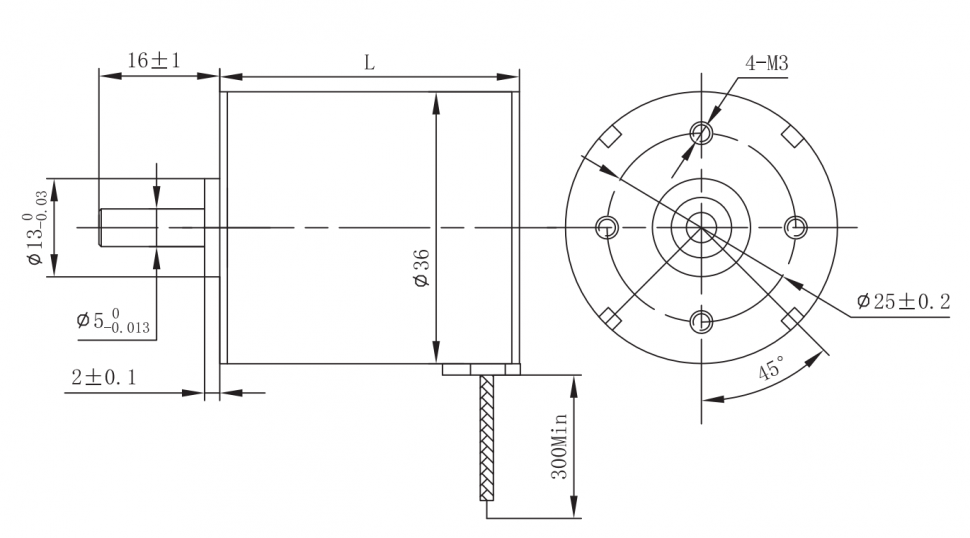

Длина двигателя (мм) 40.0 55.0
Масса (кг) 0.16 0.25

FL36RBLS40-24V-4818A

Количество полюсов 8
Количество фаз 3
Номинальное напряжение (VDC) 24
Номинальный крутящий момент (мН·м) 36
Постоянный крутящий момент (мН·м) 43
Номинальная скорость (об/мин) 4800
Номинальная мощность (Вт) 18
Пиковый крутящий момент (мН·м) 108
Ток (А) 3.4
Сопротивление (Ом) 2.4
Индуктивность (мГн) 2.1
Постоянная крутящего момента (мН·м/А) 32.4
Обратная ЭДС (Vrms/KRPM) 2.4
Инерция ротора (г·см²) 14
Длина двигателя (мм) 40.0
Масса (кг) 0.16

FL36RBLS57-24V-4524A

Количество полюсов 8
Количество фаз 3
Номинальное напряжение (VDC) 24
Номинальный крутящий момент (мН·м) 50
Постоянный крутящий момент (мН·м) 60
Номинальная скорость (об/мин) 4500
Номинальная мощность (Вт) 24
Пиковый крутящий момент (мН·м) 150
Ток (А) 3.8
Сопротивление (Ом) 2
Индуктивность (мГн) 2
Постоянная крутящего момента (мН·м/А) 39.8
Обратная ЭДС (Vrms/KRPM) 2.95
Инерция ротора (г·см²) 24
Длина двигателя (мм) 55.0
Масса (кг) 0.25

Общее описание

Модель FL36RBL представляет собой стандартный бесщеточный двигатель постоянного тока (BLDC). Ключевые технические параметры включают угол коммутации по датчикам Холла 120°, минимальный радиальный люфт 0.02 мм и осевой 0.08 мм. Конструкция двигателя рассчитана на радиальные нагрузки до 15 Н и осевые до 10 Н.

Конструктивные особенности двигателя включают класс изоляции обмоток (Класс Б), проверку диэлектрической прочностью 600 VAC и наличие встроенных датчиков Холла для точной коммутации. Широкий диапазон рабочих температур (от -20°C до +50°C) и вариации по крутящему моменту и скорости позволяют использовать устройство в системах средней мощности, таких как приводы вентиляторов, насосы, офисная техника и автоматизированные механизмы, где важны надежность, стабильная работа и компактность.

Электрическое соединение

Тип Цвет Функции
UL1007 AWG26 Красный Vcc
Cиний U (Hu)
Зеленый V (Hv)
Белый W (Hw)
Черный Земля
UL1007 AWG26 Желтый Фаза U
Красный Фаза V
Черный Фаза W
