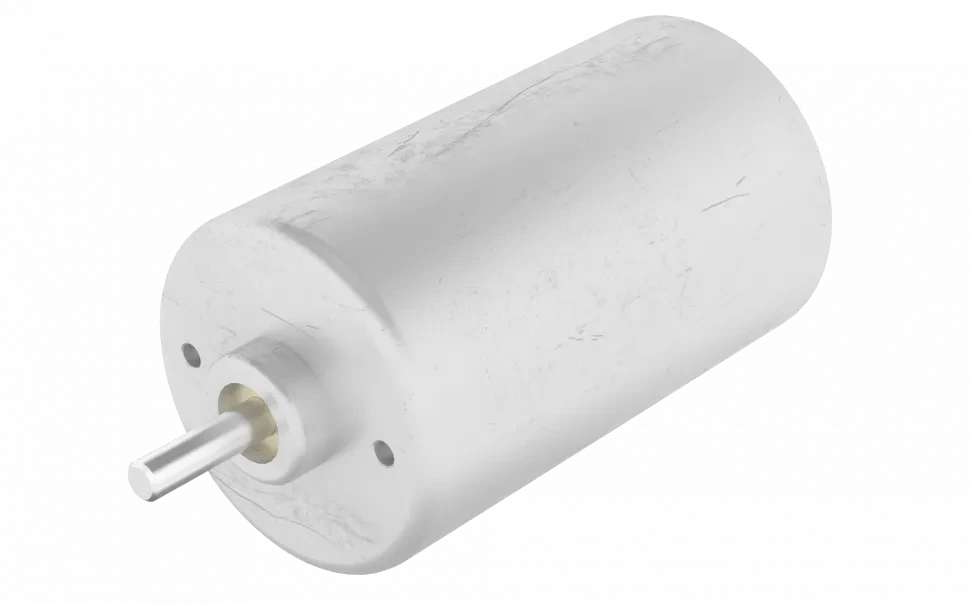

FL36CBL-IE - Двигатели BLDC со встроенным драйвером
Техническое описание в формате .pdf
По запросу
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип обмотки | соединение звездой |
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила (Н) | 15 |
| Макс. осевая сила (Н) | 10 |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |

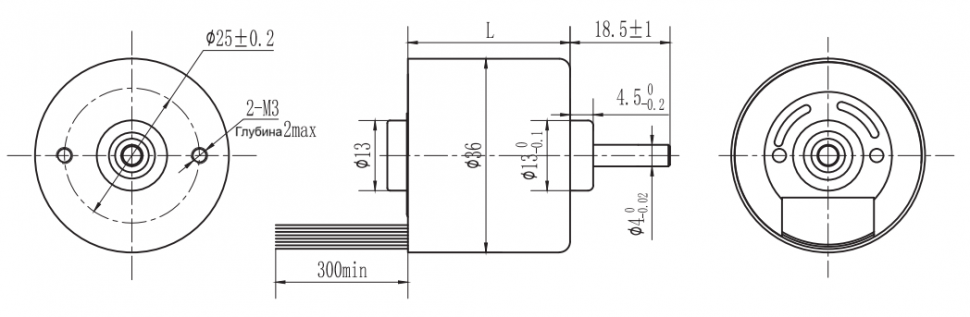

Стандартные модели
| Характеристика | Модель | ||||
|---|---|---|---|---|---|
| FL36CBL30-24V-488A-IE-02 | FL36CBL40-24V-4818A-IE-02 | FL36CBL50-24V-4828A-IE | FL36CBL57-24V-4533A-IE | FL36CBL60-24V-4840A-IE-01 | |
| Количество полюсов | 8 | 8 | 8 | 8 | 8 |
| Количество фаз | 3 | 3 | 3 | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 | 24 |
| Номинальный крутящий момент (мН·м) | 15 | 35 | 55 | 70 | 80 |
| Постоянный крутящий момент (мН·м) | 18 | 42 | 66 | 84 | 96 |
| Номинальная скорость (об/мин) | 4800 | 4800 | 4800 | 4500 | 4800 |
| Номинальная мощность (Вт) | 8 | 18 | 28 | 33 | 40 |
| Пиковый крутящий момент (мН·м) | 45 | 105 | 110 | 110 | 110 |
| Ток (А) | 1.3 | 3 | 3 | 3 | 3 |
| Сопротивление (Ом) | 5.2 | 2 | 1.2 | 1.05 | 0.95 |
| Индуктивность (мГн) | 3.3 | 1.9 | 1.2 | 1 | 0.85 |
| Постоянная крутящего момента (мН·м/А) | 36 | 40 | 39 | 40 | 40 |
| Обратная ЭДС (Vrms/KRPM) | 2.7 | 3 | 2.9 | 3 | 3 |
| Инерция ротора (г·см²) | 6 | 12 | 22 | 27 | 30 |
| Длина двигателя (мм) | 30.0 | 40.0 | 50.0 | 57.0 | 60.0 |
| Масса (кг) | 0.12 | 0.16 | 0.23 | 0.25 | 0.27 |
FL36CBL30-24V-488A-IE-02
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 15 |
| Постоянный крутящий момент (мН·м) | 18 |
| Номинальная скорость (об/мин) | 4800 |
| Номинальная мощность (Вт) | 8 |
| Пиковый крутящий момент (мН·м) | 45 |
| Ток (А) | 1.3 |
| Сопротивление (Ом) | 5.2 |
| Индуктивность (мГн) | 3.3 |
| Постоянная крутящего момента (мН·м/А) | 36 |
| Обратная ЭДС (Vrms/KRPM) | 2.7 |
| Инерция ротора (г·см²) | 6 |
| Длина двигателя (мм) | 30.0 |
| Масса (кг) | 0.12 |
FL36CBL40-24V-4818A-IE-02
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 35 |
| Постоянный крутящий момент (мН·м) | 42 |
| Номинальная скорость (об/мин) | 4800 |
| Номинальная мощность (Вт) | 18 |
| Пиковый крутящий момент (мН·м) | 105 |
| Ток (А) | 3 |
| Сопротивление (Ом) | 2 |
| Индуктивность (мГн) | 1.9 |
| Постоянная крутящего момента (мН·м/А) | 40 |
| Обратная ЭДС (Vrms/KRPM) | 3 |
| Инерция ротора (г·см²) | 12 |
| Длина двигателя (мм) | 40.0 |
| Масса (кг) | 0.16 |
FL36CBL50-24V-4828A-IE
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 55 |
| Постоянный крутящий момент (мН·м) | 66 |
| Номинальная скорость (об/мин) | 4800 |
| Номинальная мощность (Вт) | 28 |
| Пиковый крутящий момент (мН·м) | 110 |
| Ток (А) | 3 |
| Сопротивление (Ом) | 1.2 |
| Индуктивность (мГн) | 1.2 |
| Постоянная крутящего момента (мН·м/А) | 39 |
| Обратная ЭДС (Vrms/KRPM) | 2.9 |
| Инерция ротора (г·см²) | 22 |
| Длина двигателя (мм) | 50.0 |
| Масса (кг) | 0.23 |
FL36CBL57-24V-4533A-IE
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 70 |
| Постоянный крутящий момент (мН·м) | 84 |
| Номинальная скорость (об/мин) | 4500 |
| Номинальная мощность (Вт) | 33 |
| Пиковый крутящий момент (мН·м) | 110 |
| Ток (А) | 3 |
| Сопротивление (Ом) | 1.05 |
| Индуктивность (мГн) | 1 |
| Постоянная крутящего момента (мН·м/А) | 40 |
| Обратная ЭДС (Vrms/KRPM) | 3 |
| Инерция ротора (г·см²) | 27 |
| Длина двигателя (мм) | 57.0 |
| Масса (кг) | 0.25 |
FL36CBL60-24V-4840A-IE-01
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 80 |
| Постоянный крутящий момент (мН·м) | 96 |
| Номинальная скорость (об/мин) | 4800 |
| Номинальная мощность (Вт) | 40 |
| Пиковый крутящий момент (мН·м) | 110 |
| Ток (А) | 3 |
| Сопротивление (Ом) | 0.95 |
| Индуктивность (мГн) | 0.85 |
| Постоянная крутящего момента (мН·м/А) | 40 |
| Обратная ЭДС (Vrms/KRPM) | 3 |
| Инерция ротора (г·см²) | 30 |
| Длина двигателя (мм) | 60.0 |
| Масса (кг) | 0.27 |
Электрическое соединение
| Тип | Цвет | Функции |
|---|---|---|
| UL1430 AWG24, другие UL1430 AWG26 | Красный | Vcc |
| Черный | Земля | |
| Синий | Направление вращения: CW/CCW | |
| Зеленый | Регулятор скорости | |
| Желтый | Выход тахогенератора | |
| Белый | Тормоз |
