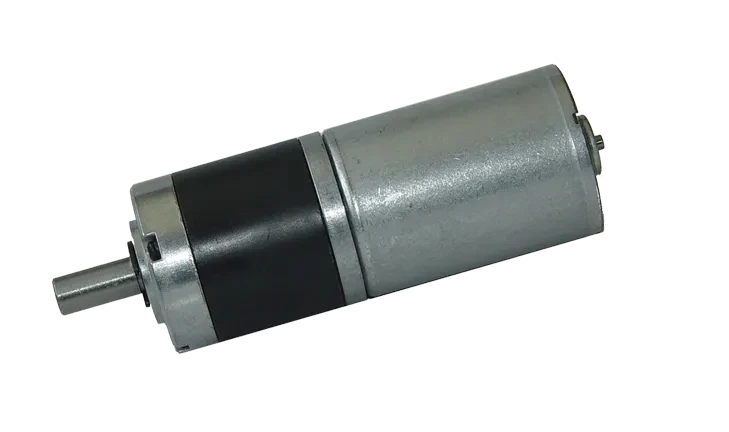

FL36CBL-36JXF50K - Двигатель BLDC с редуктором

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
руб.

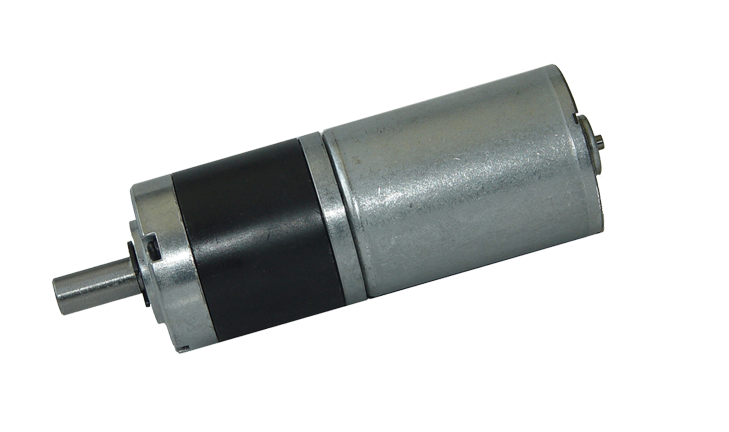

Планетарный мотор-редуктор с BLDC-двигателем

Материал зубчатого венца: металл и порошок

Модель Диапазон
FL36CBL/36JXF50K Φ36, ось давления, давление, давление: 0.5 Нм ~ 5 Нм. Планетарный редуктор с внешним диаметром 36 мм, допустимый диапазон нагрузки: 0.5 – 5 Н·м

Схема подключения

U V W Vcc Ha Hb Hc Земля
Желтый Коричневый Оранжевый Красный Синий Зеленый Белый Черный
UL1430 AWG24 UL1430 AWG26

Технические характеристики бесщеточного двигателя

Тип Кол-во полюсов Кол-во фаз Ном. напряжение (В) Скорость ХХ (об/мин) Ном. скорость (об/мин) Ном. момент (мН·м) Ном. мощность (Вт) Пик. момент (мН·м) Пик. ток (А) Сопр. (Ом) Индукт. (мГн)
FL36CBL50-2460 8 3 24 6000 4800 55 28 165 4.5 1.2 1.2
FL36CBL57-2455 8 3 24 5500 4500 70 33 210 5.4 1.05 1
FL36CBL60-2458 8 3 24 5800 4800 80 40 240 7 0.95 0.85
FL36CBL65-2458 8 3 24 5800 4800 90 45 270 7.5 0.88 0.8

Технические характеристики бесщеточного мотор-редуктора

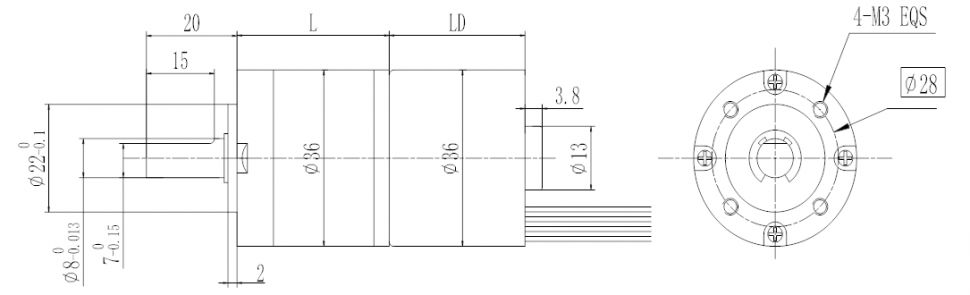

Двигатель FL36CBL50-2460 (LD=50 мм)

Коэффициент уменьшения 3.71 5.18 14 19 27 35 49 59 68 82 95 115
Количество зубчатых передач 1 1 2 2 2 2 3 3 3 3 3 3
Длина (L) мм 29 29 38.4 38.4 38.4 38.4 45.7 45.7 45.7 45.7 45.7 45.7
Скорость холостого хода об/мин 1617 1158 429 316 222 171 122 102 88 73 63 52
Номинальная скорость об/мин 1294 927 343 253 178 137 98 81 71 59 51 42
Номинальный крутящий момент Нм 0.18 0.26 0.62 0.85 1.2 1.6 2 2.4 2.7 3.3 3.8 4.6
Макс. допустимая нагрузка за короткое время Нм 1.5 1.5 6 6 6 6 10 10 10 10 12 12

Двигатель FL36CBL57-2455 (LD=57 мм)

Коэффициент уменьшения 3.71 5.18 14 19 27 35 49 59 68 82 95 115
Количество зубчатых передач 1 1 2 2 2 2 3 3 3 3 3 3
Длина (L) мм 29 29 38.4 38.4 38.4 38.4 45.7 45.7 45.7 45.7 45.7 45.7
Скорость холостого хода об/мин 1482 1062 393 289 204 157 112 93 81 67 58 48
Номинальная скорость об/мин 1213 869 321 237 167 129 92 76 66 55 47 39
Номинальный крутящий момент Нм 0.23 0.33 0.79 1.1 1.5 2 2.5 3 3.5 4.2 4.9 5
Макс. допустимая нагрузка за короткое время Нм 1.5 1.5 6 6 6 6 10 10 10 10 12 12

Двигатель FL36CBL60-2458 (LD=60 мм)

Коэффициент уменьшения 3.71 5.18 14 19 27 49 59 68 82 95 115
Количество зубчатых передач 1 1 2 2 2 3 3 3 3 3 3
Длина (L) мм 29 29 38.4 38.4 38.4 45.7 45.7 45.7 45.7 45.7 45.7
Скорость холостого хода об/мин 1563 1120 414 305 215 118 98 85 71 61 50
Номинальная скорость об/мин 1294 927 343 253 178 98 81 71 59 51 42
Номинальный крутящий момент Нм 0.27 0.37 0,91 1.2 1.8 2.9 3.5 4 4.8 5 5
Макс. допустимая нагрузка за короткое время Нм 1.5 1.5 6 6 6 10 10 10 10 12 12

Двигатель FL36CBL65-2458 (LD=65 мм)

Коэффициент уменьшения 3.71 5.18 14 19 27 49 59 68 82 95 115
Количество зубчатых передач 1 1 2 2 2 3 3 3 3 3 3
Длина (L) мм 29 29 38.4 38.4 38.4 45.7 45.7 45.7 45.7 45.7 45.7
Скорость холостого хода об/мин 1563 1120 414 305 215 118 98 85 71 61 50
Номинальная скорость об/мин 1294 927 343 253 178 98 81 71 59 51 42
Номинальный крутящий момент Нм 0.3 0.42 1 1.4 2 3.2 3.9 4.5 5 5 5
Макс. допустимая нагрузка за короткое время Нм 1.5 1.5 6 6 6 10 10 10 10 12 12
