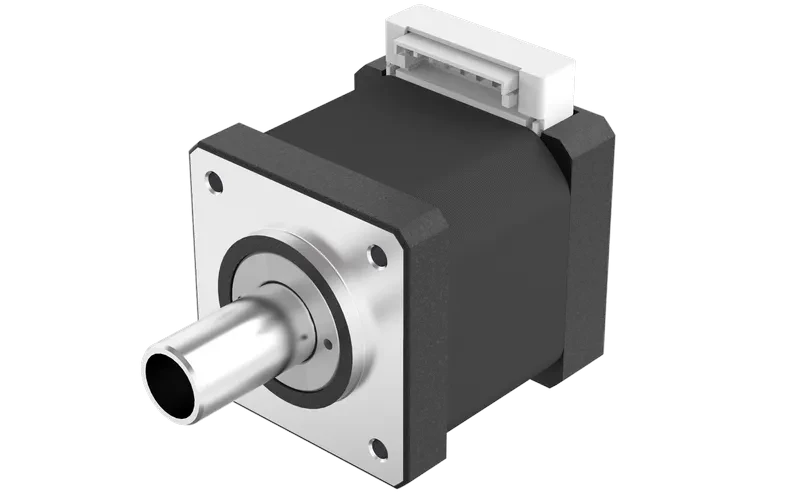

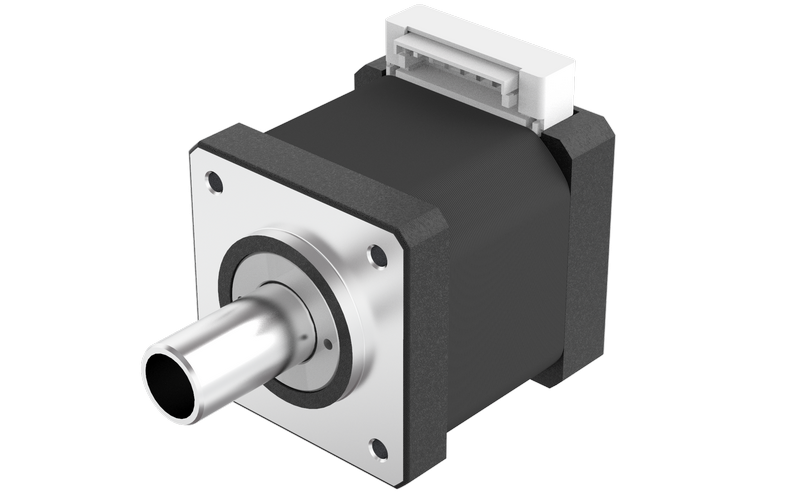

FL35STC - Шаговые двигатели со встроенным разъемом
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 28 |
| Максимальное осевое усилие (Н) | 10 |
| Диэлектрическая прочность | 600 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL35STC38-1204AC | FL35STC44-1204AC | |
| Ток (А) | 1.2 | 1.2 |
| Сопротивление (Ом) | 2.7 | 3.2 |
| Индуктивность (мГн) | 4.2 | 5.2 |
| Удерживающий крутящий момент (Н·м) | 0.18 | 0.28 |
| Фиксирующий крутящий момент (Н·м) | 0.018 | 0.02 |

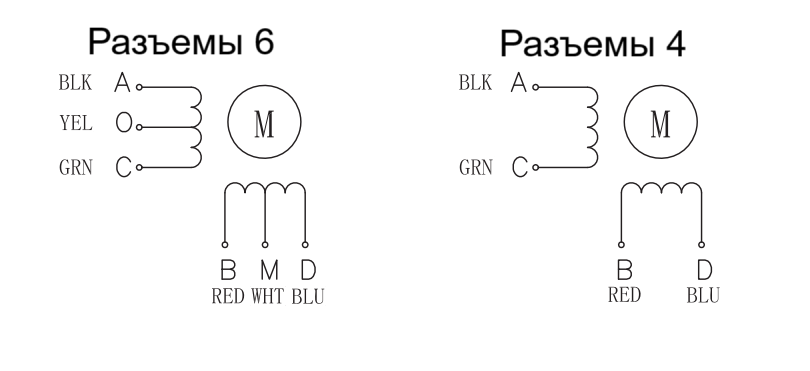

| Количество выводных контактов | 4 | 4 |
| Инерция ротора (г·см²) | 20 | 28 |
| Масса (кг) | 0.21 | 0.23 |

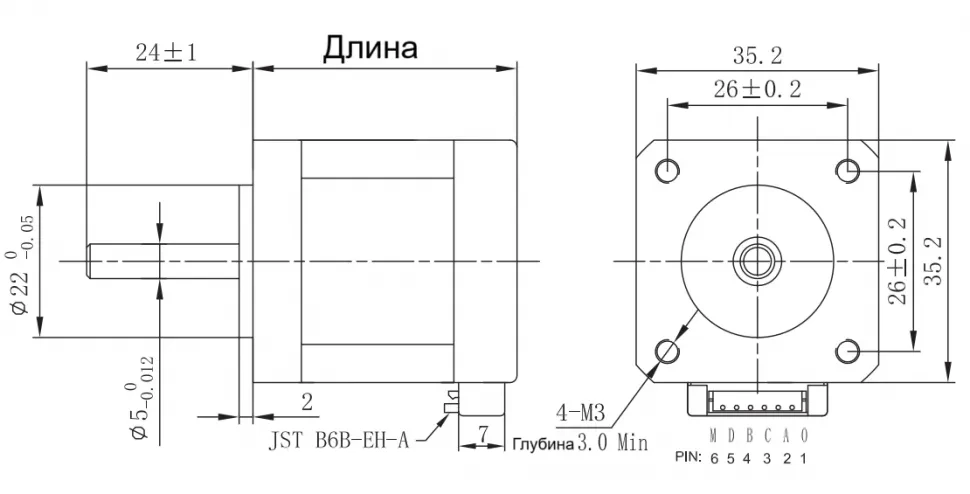

| Длина (мм) | 38.0 ± 1.0 | 44.0 ± 1.0 |
FL35STC38-1204AC
| Ток (А) | 1.2 |
| Сопротивление (Ом) | 2.7 |
| Индуктивность (мГн) | 4.2 |
| Удерживающий крутящий момент (Н·м) | 0.18 |
| Фиксирующий крутящий момент (Н·м) | 0.018 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 20 |
| Масса (кг) | 0.21 |
| Длина (мм) | 38.0 ± 1.0 |
FL35STC44-1204AC
| Ток (А) | 1.2 |
| Сопротивление (Ом) | 3.2 |
| Индуктивность (мГн) | 5.2 |
| Удерживающий крутящий момент (Н·м) | 0.28 |
| Фиксирующий крутящий момент (Н·м) | 0.02 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 28 |
| Масса (кг) | 0.23 |
| Длина (мм) | 44.0 ± 1.0 |
Общее описание
Модель FL35STC представляет собой шаговый двигатель со встроенным разъемом. Ключевые технические параметры включают стандартный угол шага 1.8° с высокой точностью ±5%, удерживающий момент до 0.28 Н·м и номинальный ток 1.2 А. Конструкция обеспечивает минимальный радиальный (0.02 мм) и осевой (0.08 мм) люфт при нагрузке 450 г, а также способность выдерживать радиальные нагрузки до 28 Н и осевые до 10 Н.
Конструктивные особенности двигателя, такие как встроенный разъем для удобства подключения, высокий класс изоляции (Класс Б) и проверка диэлектрической прочностью 600 VAC, обеспечивают его надежную и удобную интеграцию в системы управления. Широкий диапазон рабочих температур (от -20°C до +50°C) и стабильные электрические параметры позволяют использовать устройство в различных промышленных и автоматизированных системах, где требуются точное позиционирование, надежность и упрощенный монтаж.
