Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 0.9° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 400 г |
| Осевой люфт | 0.08 мм при 400 г |
| Максимальное радиальное усилие (Н) | 28 |
| Максимальное осевое усилие (Н) | 10 |
| Диэлектрическая прочность | 600VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL35ST20-1004MA | FL35ST26-0504MA | |
| Ток (А) | 1 | 0.5 |
| Сопротивление (Ом) | 10 | 6.1 |
| Индуктивность (мГн) | 8.5 | 6.9 |
| Удерживающий крутящий момент (Н·м) | 0.05 | 0.09 |
| Фиксирующий крутящий момент (Н·м) | 0.005 | 0.008 |

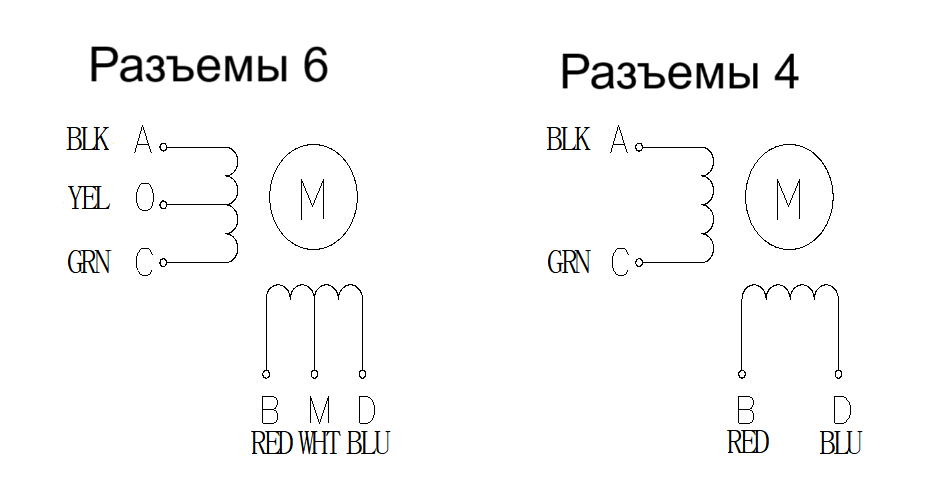

| Количество выводных контактов | 4 | 4 |
| Инерция ротора (г·см²) | 8 | 11 |
| Масса (кг) | 0.1 | 0.15 |

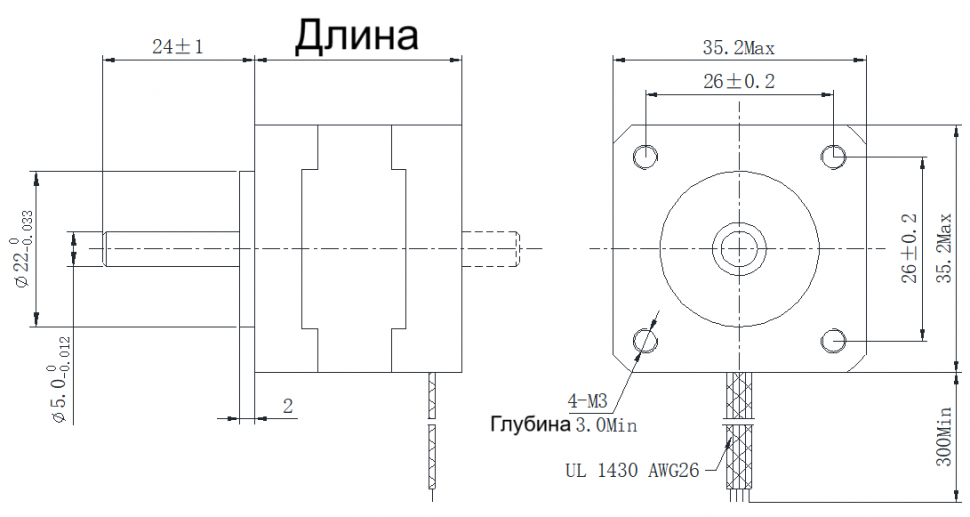

| Длина (мм) | 20.0 ± 1.0 | 26.0 ± 1.0 |
FL35ST20-1004MA
| Ток (А) | 1 |
| Сопротивление (Ом) | 10 |
| Индуктивность (мГн) | 8.5 |
| Удерживающий крутящий момент (Н·м) | 0.05 |
| Фиксирующий крутящий момент (Н·м) | 0.005 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 8 |
| Масса (кг) | 0.1 |
| Длина (мм) | 20.0 ± 1.0 |
FL35ST26-0504MA
| Ток (А) | 0.5 |
| Сопротивление (Ом) | 6.1 |
| Индуктивность (мГн) | 6.9 |
| Удерживающий крутящий момент (Н·м) | 0.09 |
| Фиксирующий крутящий момент (Н·м) | 0.008 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 11 |
| Масса (кг) | 0.15 |
| Длина (мм) | 26.0 ± 1.0 |
Общее описание

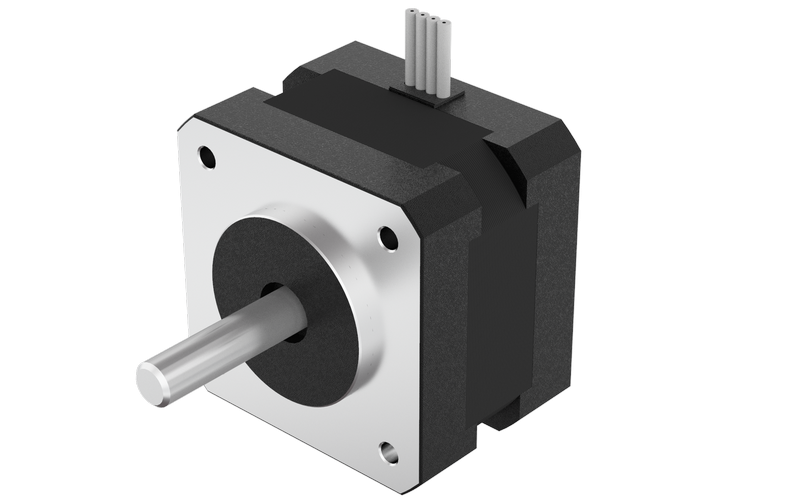

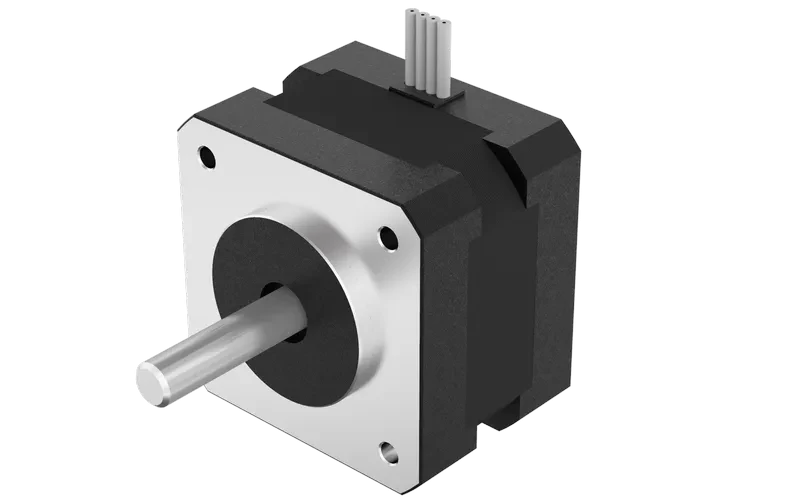

Модель FL35ST с углом шага 0.9° представляет собой гибридный шаговый двигатель повышенной точности. Ключевые технические параметры включают малый угол шага 0.9° с точностью ±5%, работу с номинальным током до 1 А и удерживающий момент до 0.09 Н·м. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, диэлектрическая прочность 600 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C и два варианта длины корпуса позволяют использовать устройство в приложениях, требующих повышенного разрешения и точного позиционирования, таких как измерительные системы, медицинское оборудование и малогабаритная автоматика.
