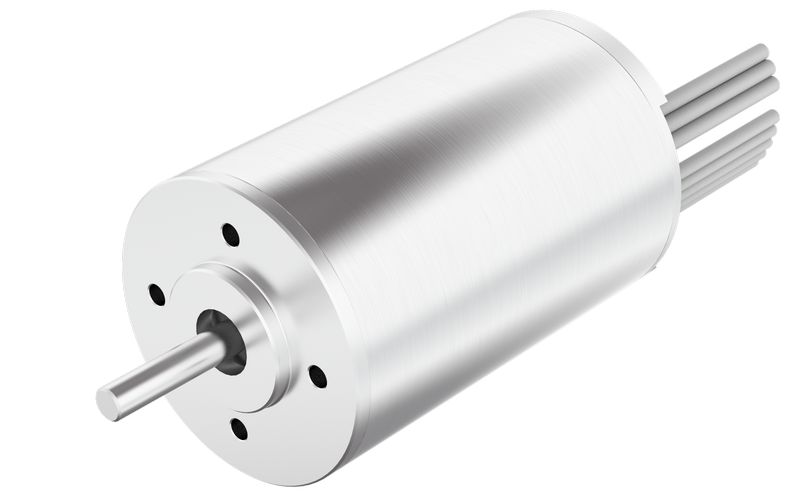

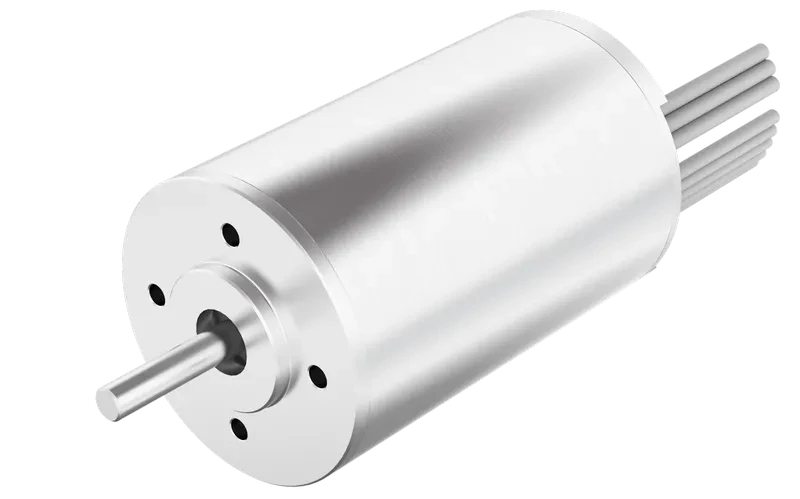

FL32SBL - BLDC постоянного тока
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
| Радиальный люфт | 0.02 |
| Осевой люфт | 0.14 |
| Макс. радиальная сила (Н) | 10 |
| Макс. осевая сила (Н) | 4 |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL32SBL64-24V-157130A | FL32SBL50-24V-13075A | |
| Количество полюсов | 4 | 4 |
| Количество фаз | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 |
| Скорость (об/мин) | 17000 | 13000 |
| Ток без нагрузки (А) | 0,75 | 0.3 |
| Номинальный крутящий момент (мН·м) | 80 | 60 |
| Номинальный ток (A) | 6.74 | 3.95 |
| Номинальная скорость (об/мин) | 16100 | 12000 |
| Номинальная мощность (Вт) | 134.8 | 75 |
| КПД (%) | 83.1 | 78.3 |
| Пиковый крутящий момент (Н·м) | 240 | 180 |
| Ток (А) | 20.5 | 11.85 |
| Сопротивление (Ом) | 0.12 | 0.35 |
| Индуктивность (мГн) | 0.015 | 0.033 |
| Постоянная крутящего момента (мН·м/А) | 13.7 | 17.56 |
| Обратная ЭДС (Vrms/KRPM) | 1.02 | 1.3 |
| Термическое сопротивление корпуса (К/Вт) | 3.24 | 3.02 |
| Тепловая постоянная времени двигателя (S) | 630 | 613 |
| Максимальная температура обмотки (℃) | 155 | 155 |
| Электрическая постоянная времени (мс) | 0.125 | 0.095 |
FL32SBL64-24V-157130A
| Количество полюсов | 4 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Скорость (об/мин) | 17000 |
| Ток без нагрузки (А) | 0,75 |
| Номинальный крутящий момент (мН·м) | 80 |
| Номинальный ток (A) | 6.74 |
| Номинальная скорость (об/мин) | 16100 |
| Номинальная мощность (Вт) | 134.8 |
| КПД (%) | 83.1 |
| Пиковый крутящий момент (Н·м) | 240 |
| Ток (А) | 20.5 |
| Сопротивление (Ом) | 0.12 |
| Индуктивность (мГн) | 0.015 |
| Постоянная крутящего момента (мН·м/А) | 13.7 |
| Обратная ЭДС (Vrms/KRPM) | 1.02 |
| Термическое сопротивление корпуса (К/Вт) | 3.24 |
| Тепловая постоянная времени двигателя (S) | 630 |
| Максимальная температура обмотки (℃) | 155 |
| Электрическая постоянная времени (мс) | 0.125 |
FL32SBL50-24V-13075A
| Количество полюсов | 4 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Скорость (об/мин) | 13000 |
| Ток без нагрузки (А) | 0.3 |
| Номинальный крутящий момент (мН·м) | 60 |
| Номинальный ток (A) | 3.95 |
| Номинальная скорость (об/мин) | 12000 |
| Номинальная мощность (Вт) | 75 |
| КПД (%) | 78.3 |
| Пиковый крутящий момент (Н·м) | 180 |
| Ток (А) | 11.85 |
| Сопротивление (Ом) | 0.35 |
| Индуктивность (мГн) | 0.033 |
| Постоянная крутящего момента (мН·м/А) | 17.56 |
| Обратная ЭДС (Vrms/KRPM) | 1.3 |
| Термическое сопротивление корпуса (К/Вт) | 3.02 |
| Тепловая постоянная времени двигателя (S) | 613 |
| Максимальная температура обмотки (℃) | 155 |
| Электрическая постоянная времени (мс) | 0.095 |
Электрическое соединение
| Цвет | Тип | Функции |
|---|---|---|
| Красный | AFR250-SY AWG26 | Vcc |
| Синий | W (Hw) | |
| Зеленый | V (Hv) | |
| Белый | U (Hu) | |
| Черный | Земля | |
| Желтый | UL1332 AWG18 | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |

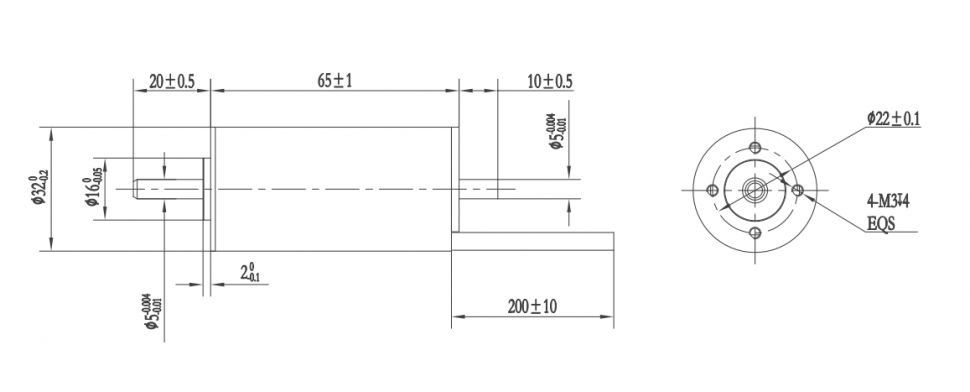

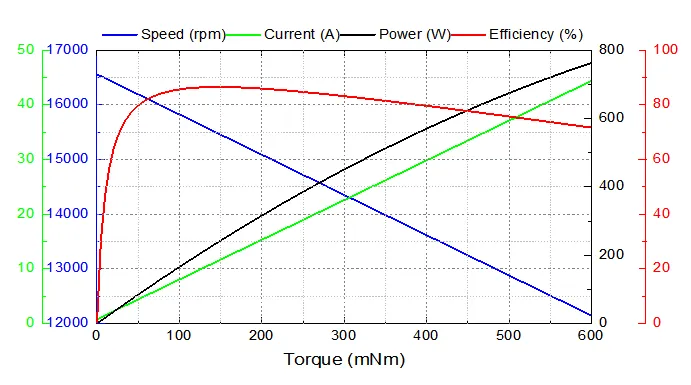

Исполнение
