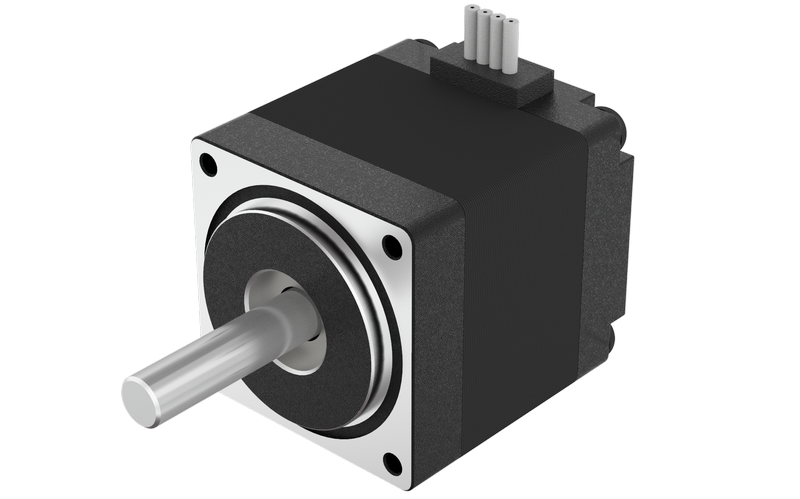

FL28STH - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 28 |
| Максимальное осевое усилие (Н) | 10 |
| Диэлектрическая прочность | 600 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |

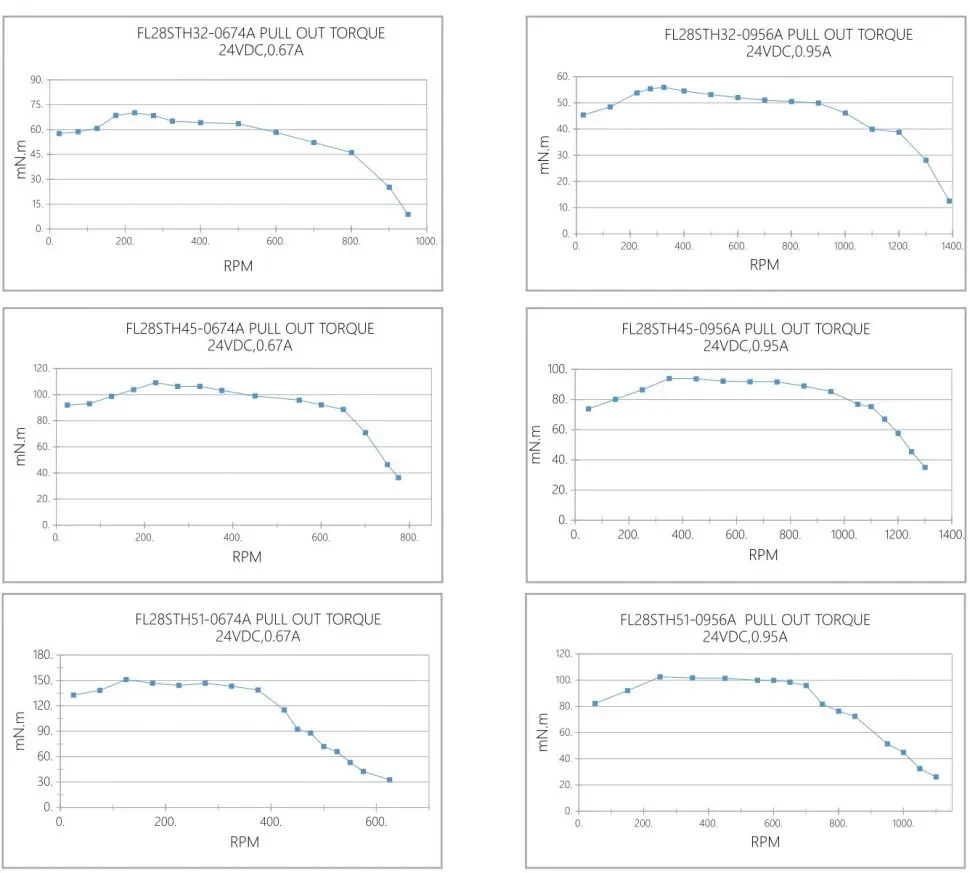

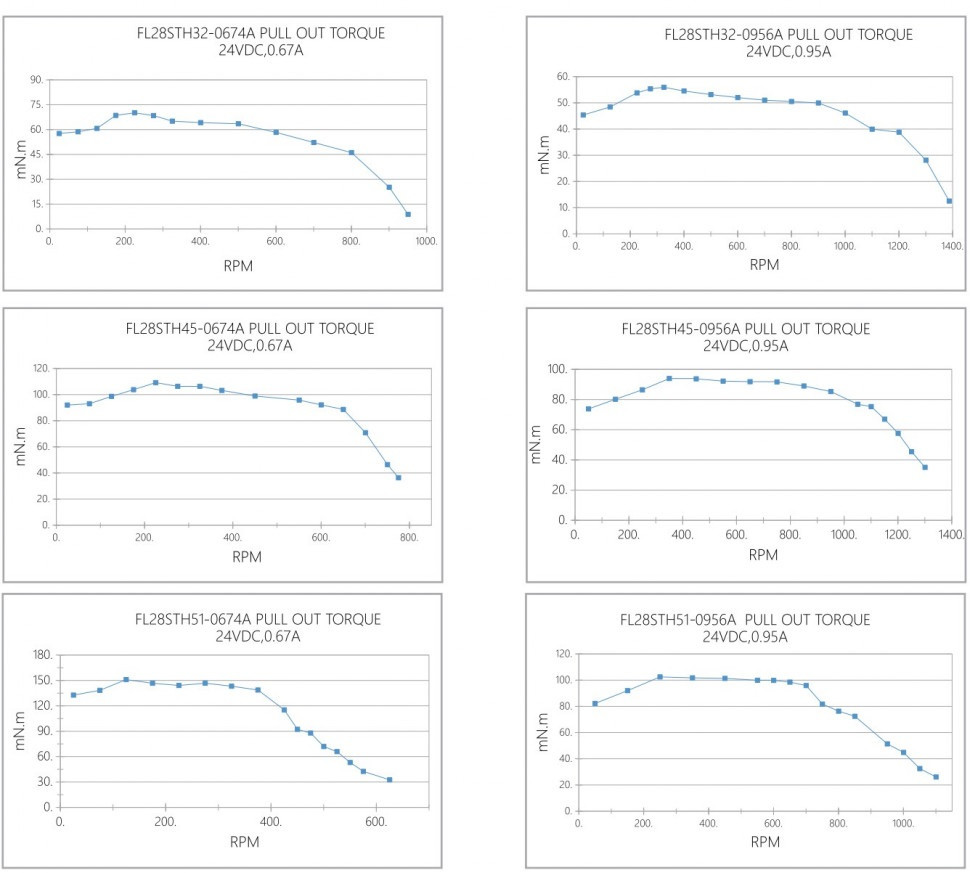

Стандартные модели
| Характеристика | Модель | |||||
|---|---|---|---|---|---|---|
| FL28STH32-0674A | FL28STH32-0956A | FL28STH45-0674A | FL28STH45-0956A | FL28STH51-0674A | FL28STH51-0956A | |
| Ток (А) | 0.67 | 0.95 | 0.67 | 0.95 | 0.67 | 0.95 |
| Сопротивление (Ом) | 5.6 | 2.8 | 6.8 | 3.4 | 9.2 | 4.6 |
| Индуктивность (мГн) | 3.4 | 1 | 4.9 | 1.2 | 7.2 | 1.8 |
| Удерживающий крутящий момент (Н·м) | 0.06 | 0.043 | 0.095 | 0.075 | 0.12 | 0.09 |
| Фиксирующий крутящий момент (Н·м) | 0.005 | 0.005 | 0.006 | 0.006 | 0.008 | 0.008 |

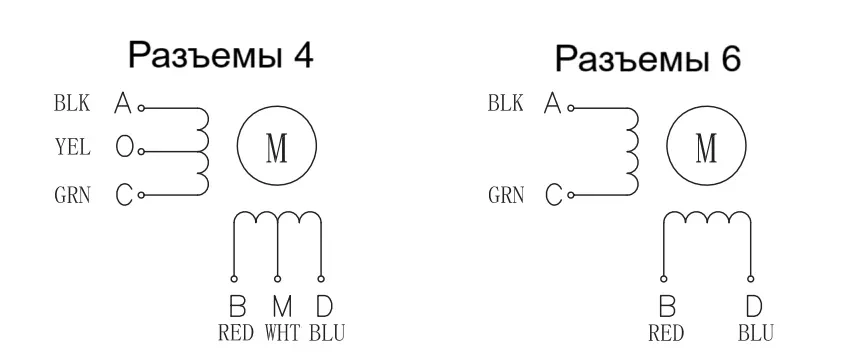

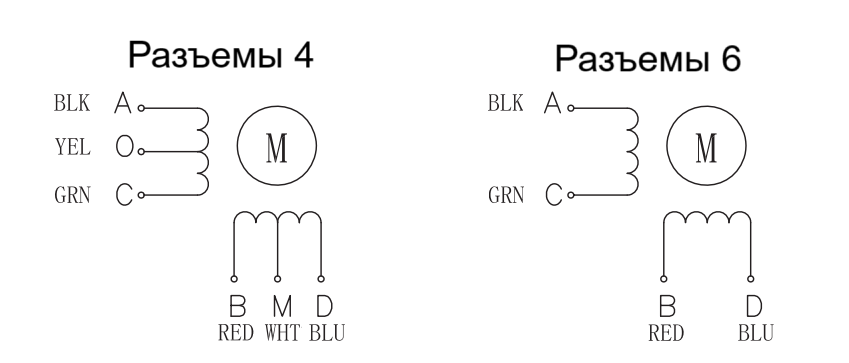

| Количество выводных контактов | 4 | 6 | 4 | 6 | 4 | 6 |
| Инерция ротора (г·см²) | 9 | 9 | 12 | 12 | 18 | 19 |
| Масса (кг) | 0.11 | 0.11 | 0.14 | 0.14 | 0.2 | 0.2 |

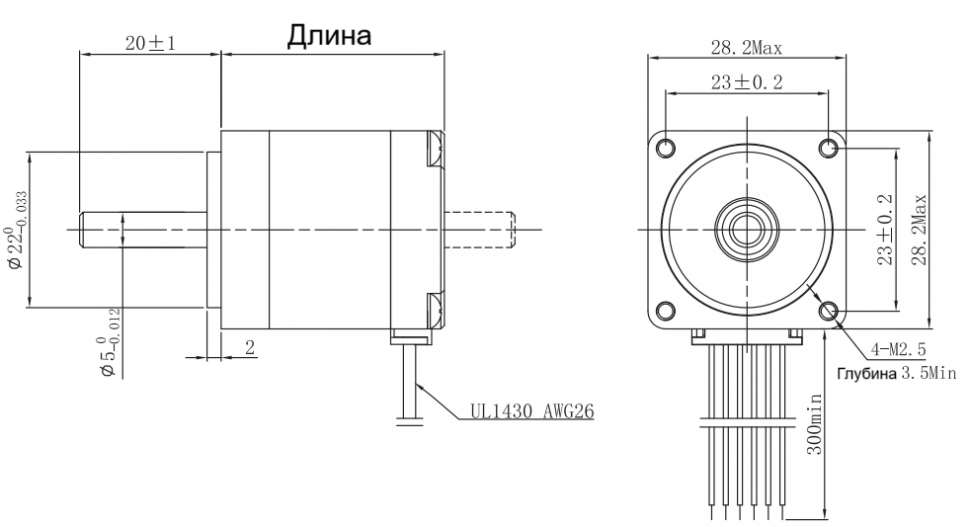

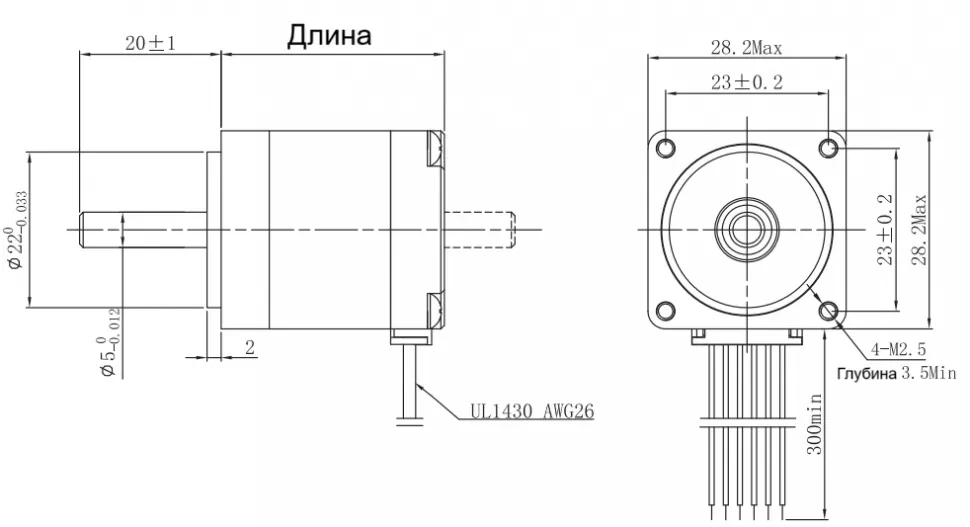

| Длина (мм) | 32.0 | 32.0 | 45.0 | 45.0 | 51.0 | 51.0 |
| Номинальная мощность (Вт) | 3.8 | 2.66 | 4.56 | 3.4 | 6.2 | 4.4 |
FL28STH32-0674A
| Ток (А) | 0.67 |
| Сопротивление (Ом) | 5.6 |
| Индуктивность (мГн) | 3.4 |
| Удерживающий крутящий момент (Н·м) | 0.06 |
| Фиксирующий крутящий момент (Н·м) | 0.005 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 9 |
| Масса (кг) | 0.11 |
| Длина (мм) | 32.0 |
| Номинальная мощность (Вт) | 3.8 |
FL28STH32-0956A
| Ток (А) | 0.95 |
| Сопротивление (Ом) | 2.8 |
| Индуктивность (мГн) | 1 |
| Удерживающий крутящий момент (Н·м) | 0.043 |
| Фиксирующий крутящий момент (Н·м) | 0.005 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 9 |
| Масса (кг) | 0.11 |
| Длина (мм) | 32.0 |
| Номинальная мощность (Вт) | 2.66 |
FL28STH45-0674A
| Ток (А) | 0.67 |
| Сопротивление (Ом) | 6.8 |
| Индуктивность (мГн) | 4.9 |
| Удерживающий крутящий момент (Н·м) | 0.095 |
| Фиксирующий крутящий момент (Н·м) | 0.006 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 12 |
| Масса (кг) | 0.14 |
| Длина (мм) | 45.0 |
| Номинальная мощность (Вт) | 4.56 |
FL28STH45-0956A
| Ток (А) | 0.95 |
| Сопротивление (Ом) | 3.4 |
| Индуктивность (мГн) | 1.2 |
| Удерживающий крутящий момент (Н·м) | 0.075 |
| Фиксирующий крутящий момент (Н·м) | 0.006 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 12 |
| Масса (кг) | 0.14 |
| Длина (мм) | 45.0 |
| Номинальная мощность (Вт) | 3.4 |
FL28STH51-0674A
| Ток (А) | 0.67 |
| Сопротивление (Ом) | 9.2 |
| Индуктивность (мГн) | 7.2 |
| Удерживающий крутящий момент (Н·м) | 0.12 |
| Фиксирующий крутящий момент (Н·м) | 0.008 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 18 |
| Масса (кг) | 0.2 |
| Длина (мм) | 51.0 |
| Номинальная мощность (Вт) | 6.2 |
FL28STH51-0956A
| Ток (А) | 0.95 |
| Сопротивление (Ом) | 4.6 |
| Индуктивность (мГн) | 1.8 |
| Удерживающий крутящий момент (Н·м) | 0.09 |
| Фиксирующий крутящий момент (Н·м) | 0.008 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 19 |
| Масса (кг) | 0.2 |
| Длина (мм) | 51.0 |
| Номинальная мощность (Вт) | 4.4 |
Общее описание
Модель FL28STH представляет собой компактный гибридный шаговый двигатель. Ключевые технические параметры включают угол шага 1.8° с точностью ±5%, работу с номинальным током 0.67 А или 0.95 А в различных модификациях и удерживающий момент до 0.12 Н·м. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, диэлектрическая прочность 600 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C, наличие версий с 4 или 6 выводными контактами и несколько вариантов длины корпуса позволяют гибко использовать устройство в различных применениях, включая офисную технику, медицинское оборудование и малогабаритную автоматику.
