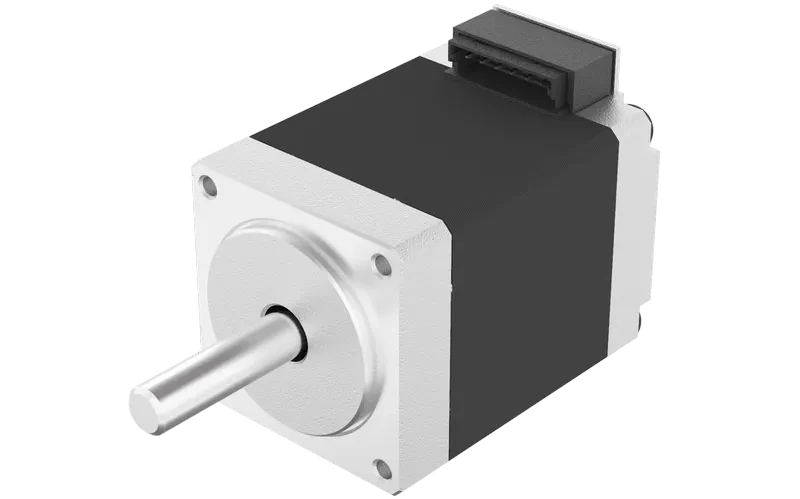

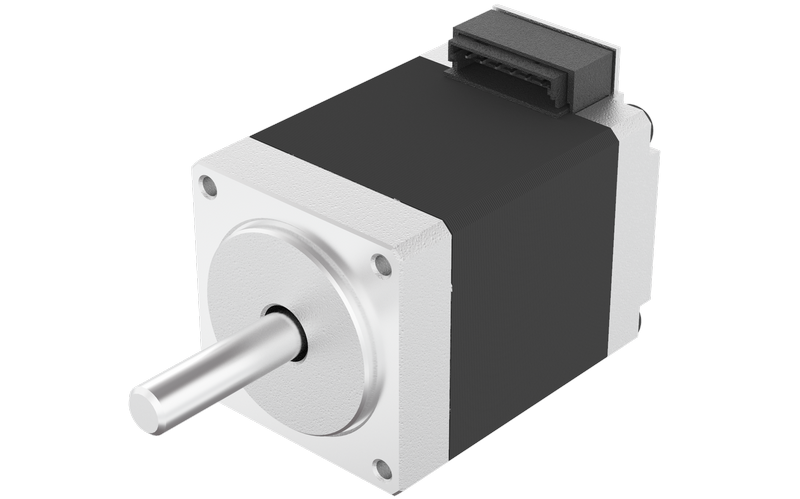

FL28STC - Шаговый двигатель со встроенным разъемом
Технические характеристики
| Характеристика | Значение |
|---|---|
| Угол шага | 1.8° |
| Точность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила | 75Н |
| Макс. осевая сила | 15Н |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |||||
|---|---|---|---|---|---|---|
| FL28STC32-0674A | FL28STC32-0956A | FL28STC40-0674A | FL28STC40-0956A | FL28STC51-0674A | FL28STC51-0956A | |
| Ток (А) | 0.67 | 0.95 | 0.67 | 0.95 | 0.67 | 0.95 |
| Сопротивление (Ом) | 5.6 | 2.8 | 6.8 | 3.4 | 9.2 | 4.6 |
| Индуктивность (мГн) | 4 | 1 | 4.8 | 1.2 | 5.6 | 1.45 |
| Удерживающий крутящий момент (Нм) | 0.065 | 0.05 | 0.097 | 0.075 | 0.12 | 0.09 |
| Крутящий момент фиксатора (Нм) | 0.005 | 0.005 | 0.006 | 0.006 | 0.008 | 0.008 |

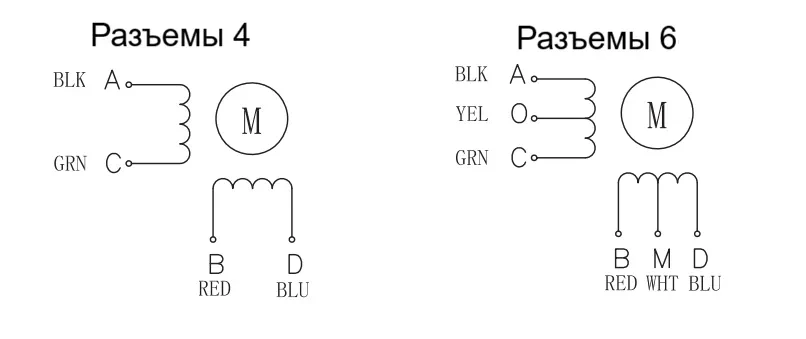

| Количество выводных контактов | 4 | 6 | 4 | 6 | 4 | 6 |
| Инерция ротора (г.см²) | 9 | 9 | 12 | 12 | 18 | 18 |
| Масса (кг) | 0.11 | 0.11 | 0.14 | 0.14 | 0.2 | 0.2 |
| Длина (мм) | 32 ± 1 | 32 ± 1 | 40 ± 1 | 40 ± 1 | 51.5 ± 1 | 51.5 ± 1 |
FL28STC32-0674A
| Ток (А) | 0.67 |
| Сопротивление (Ом) | 5.6 |
| Индуктивность (мГн) | 4 |
| Удерживающий крутящий момент (Нм) | 0.065 |
| Крутящий момент фиксатора (Нм) | 0.005 |
| Количество выводных контактов | 4 |
| Инерция ротора (г.см²) | 9 |
| Масса (кг) | 0.11 |
| Длина (мм) | 32 ± 1 |
FL28STC32-0956A
| Ток (А) | 0.95 |
| Сопротивление (Ом) | 2.8 |
| Индуктивность (мГн) | 1 |
| Удерживающий крутящий момент (Нм) | 0.05 |
| Крутящий момент фиксатора (Нм) | 0.005 |
| Количество выводных контактов | 6 |
| Инерция ротора (г.см²) | 9 |
| Масса (кг) | 0.11 |
| Длина (мм) | 32 ± 1 |
FL28STC40-0674A
| Ток (А) | 0.67 |
| Сопротивление (Ом) | 6.8 |
| Индуктивность (мГн) | 4.8 |
| Удерживающий крутящий момент (Нм) | 0.097 |
| Крутящий момент фиксатора (Нм) | 0.006 |
| Количество выводных контактов | 4 |
| Инерция ротора (г.см²) | 12 |
| Масса (кг) | 0.14 |
| Длина (мм) | 40 ± 1 |
FL28STC40-0956A
| Ток (А) | 0.95 |
| Сопротивление (Ом) | 3.4 |
| Индуктивность (мГн) | 1.2 |
| Удерживающий крутящий момент (Нм) | 0.075 |
| Крутящий момент фиксатора (Нм) | 0.006 |
| Количество выводных контактов | 6 |
| Инерция ротора (г.см²) | 12 |
| Масса (кг) | 0.14 |
| Длина (мм) | 40 ± 1 |
FL28STC51-0674A
| Ток (А) | 0.67 |
| Сопротивление (Ом) | 9.2 |
| Индуктивность (мГн) | 5.6 |
| Удерживающий крутящий момент (Нм) | 0.12 |
| Крутящий момент фиксатора (Нм) | 0.008 |
| Количество выводных контактов | 4 |
| Инерция ротора (г.см²) | 18 |
| Масса (кг) | 0.2 |
| Длина (мм) | 51.5 ± 1 |
FL28STC51-0956A
| Ток (А) | 0.95 |
| Сопротивление (Ом) | 4.6 |
| Индуктивность (мГн) | 1.45 |
| Удерживающий крутящий момент (Нм) | 0.09 |
| Крутящий момент фиксатора (Нм) | 0.008 |
| Количество выводных контактов | 6 |
| Инерция ротора (г.см²) | 18 |
| Масса (кг) | 0.2 |
| Длина (мм) | 51.5 ± 1 |
