FL28ST10 - Гибридные шаговые двигатели

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Угол шага 1.8°
Погрешность угла шага ±5%
Радиальный люфт 0.02 мм при 450 г
Осевой люфт 0.08 мм при 450 г
Максимальное радиальное усилие (Н) 20
Максимальное осевое усилие (Н) 2
Диэлектрическая прочность 600 VAC / 1s
Изоляционное сопротивление 100 MОм, 500 VDC
Колебание температуры -20°C~+50°C
Класс изоляции Класс Б

Стандартные модели

Характеристика Модель
FL28ST10-0504A
Ток (А) 0.5
Сопротивление (Ом) 3.7
Индуктивность (мГн) 0.88
Удерживающий крутящий момент (Н·м) 0.01
Фиксирующий крутящий момент (Н·м) 0.001

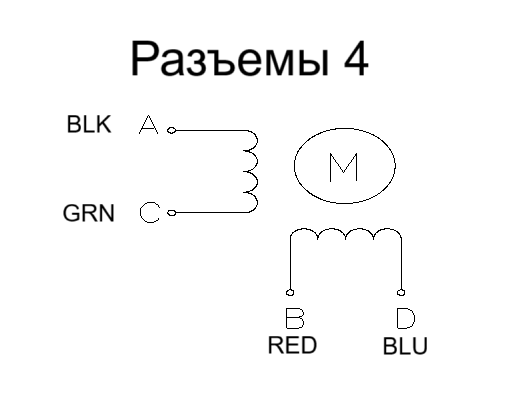

Количество выводных контактов 4
Инерция ротора (г·см²) 1.7
Масса (кг) 0.028
Длина (мм) 9.4

FL28ST10-0504A

Ток (А) 0.5
Сопротивление (Ом) 3.7
Индуктивность (мГн) 0.88
Удерживающий крутящий момент (Н·м) 0.01
Фиксирующий крутящий момент (Н·м) 0.001
Количество выводных контактов 4
Инерция ротора (г·см²) 1.7
Масса (кг) 0.028
Длина (мм) 9.4

Общее описание

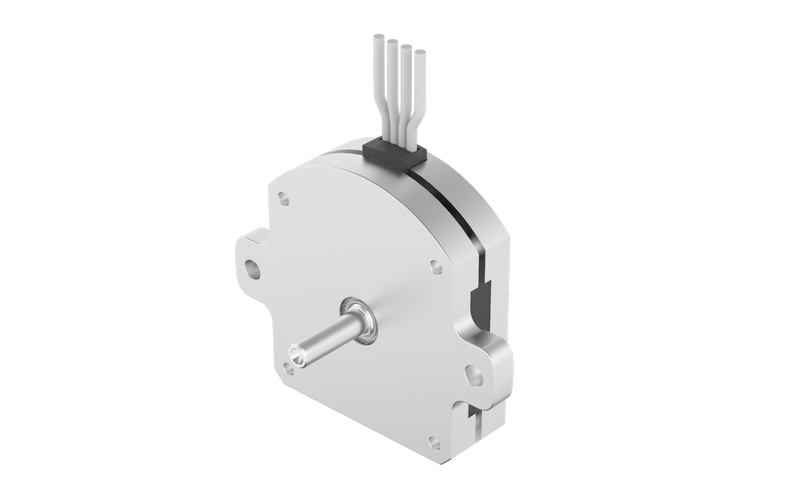

Модель FL28ST10 представляет собой компактный гибридный шаговый двигатель. Ключевые технические параметры включают угол шага 1.8° с высокой точностью ±5%, работу с номинальным током 0.5 А и удерживающий момент 0.01 Н·м. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу в малогабаритных системах: минимальные радиальный и осевой люфты, диэлектрическая прочность 600 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C в сочетании с рекордно малыми массой и габаритами позволяет использовать устройство в портативном оборудовании, медицинских приборах, миниатюрных роботах и других компактных автоматизированных системах.
