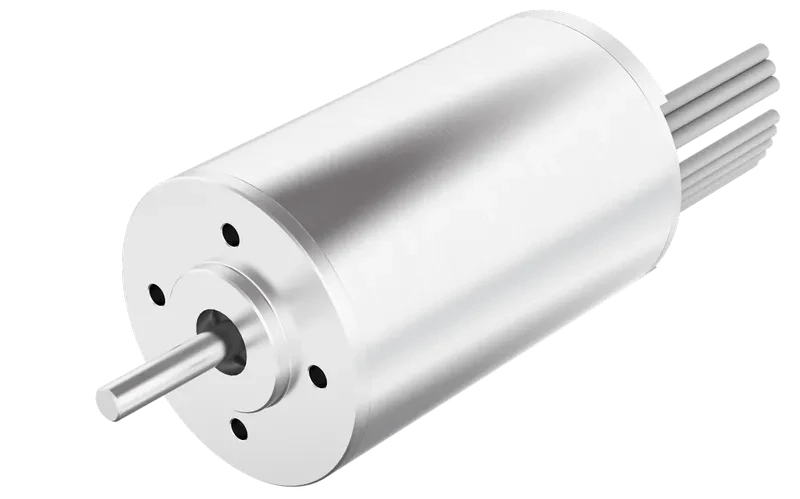

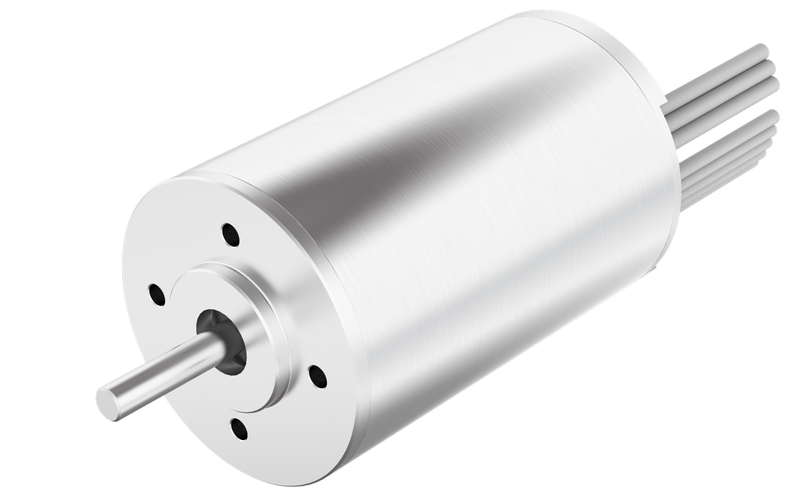

FL28SBL - BLDC постоянного тока
Электрическое соединение
| Цвет | Тип | Функции |
|---|---|---|
| Красный | AFR250-SY AWG26 | Vcc |
| Синий | W (Hw) | |
| Зеленый | V (Hv) | |
| Белый | U (Hu) | |
| Черный | Земля | |
| Желтый | UL1332 AWG20 | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |

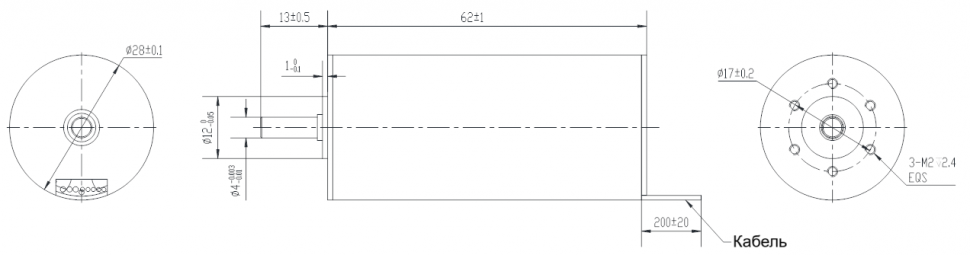

Исполнение
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
| Радиальный люфт | 0.02 |
| Осевой люфт | 0.14 |
| Макс. радиальная сила | 10Н |
| Макс. осевая сила | 4Н |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL28SBL62-24V-12069A | FL28SBL52-24V-09043A | |
| Количество полюсов | 2 | 2 |
| Количество фаз | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 |
| Скорость (об/мин) | 13000 | 9000 |
| Ток без нагрузки (А) | 0.35 | 0.3 |
| Номинальный крутящий момент (мН*м) | 60 | 50 |
| Номинальный ток (A) | 3.6 | 2.3 |
| Номинальная скорость (об/мин) | 11500 | 8200 |
| Номинальная мощность (Вт) | 72.5 | 43 |
| КПД (%) | 84.9 | 80.3 |
| Пиковый крутящий момент (Н*м) | 180 | 150 |
| Ток (А) | 14.5 | 6.9 |
| Сопротивление (Ом) | 0.54 | 0.8 |
| Индуктивность (мГн) | 0.088 | 0.142 |
| Постоянная крутящего момента (мН*м/А) | 17.9 | 25.27 |
| Обратная ЭДС (Vrms/KRPM) | 1.33 | 1.87 |
| Термическое сопротивление корпуса (К/Вт) | 7.75 | 7.63 |
| Тепловая постоянная времени двигателя (S) | 1241 | 1153 |
| Максимальная температура обмотки (℃) | 155 | 155 |
| Электрическая постоянная времени (мс) | 0.163 | 0.18 |

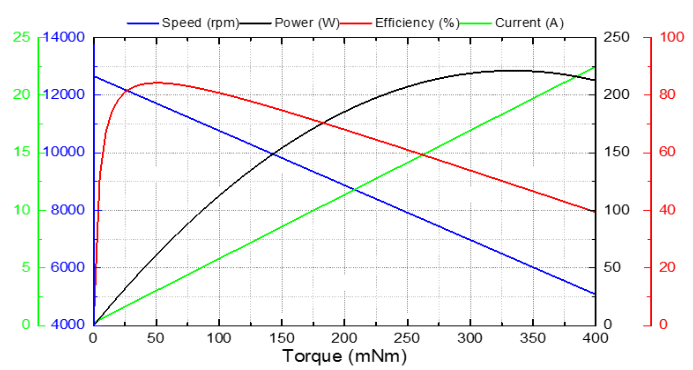

FL28SBL62-24V-12069A
| Количество полюсов | 2 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Скорость (об/мин) | 13000 |
| Ток без нагрузки (А) | 0.35 |
| Номинальный крутящий момент (мН*м) | 60 |
| Номинальный ток (A) | 3.6 |
| Номинальная скорость (об/мин) | 11500 |
| Номинальная мощность (Вт) | 72.5 |
| КПД (%) | 84.9 |
| Пиковый крутящий момент (Н*м) | 180 |
| Ток (А) | 14.5 |
| Сопротивление (Ом) | 0.54 |
| Индуктивность (мГн) | 0.088 |
| Постоянная крутящего момента (мН*м/А) | 17.9 |
| Обратная ЭДС (Vrms/KRPM) | 1.33 |
| Термическое сопротивление корпуса (К/Вт) | 7.75 |
| Тепловая постоянная времени двигателя (S) | 1241 |
| Максимальная температура обмотки (℃) | 155 |
| Электрическая постоянная времени (мс) | 0.163 |
FL28SBL52-24V-09043A
| Количество полюсов | 2 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Скорость (об/мин) | 9000 |
| Ток без нагрузки (А) | 0.3 |
| Номинальный крутящий момент (мН*м) | 50 |
| Номинальный ток (A) | 2.3 |
| Номинальная скорость (об/мин) | 8200 |
| Номинальная мощность (Вт) | 43 |
| КПД (%) | 80.3 |
| Пиковый крутящий момент (Н*м) | 150 |
| Ток (А) | 6.9 |
| Сопротивление (Ом) | 0.8 |
| Индуктивность (мГн) | 0.142 |
| Постоянная крутящего момента (мН*м/А) | 25.27 |
| Обратная ЭДС (Vrms/KRPM) | 1.87 |
| Термическое сопротивление корпуса (К/Вт) | 7.63 |
| Тепловая постоянная времени двигателя (S) | 1153 |
| Максимальная температура обмотки (℃) | 155 |
| Электрическая постоянная времени (мс) | 0.18 |
