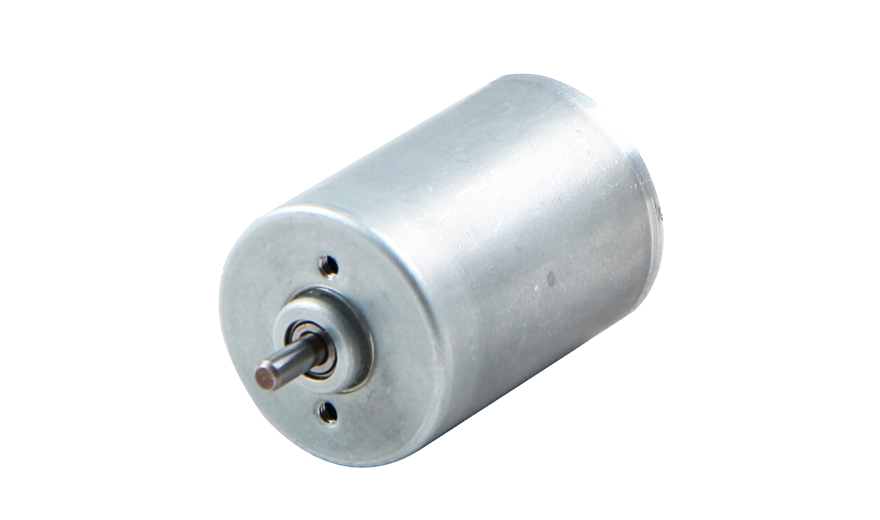

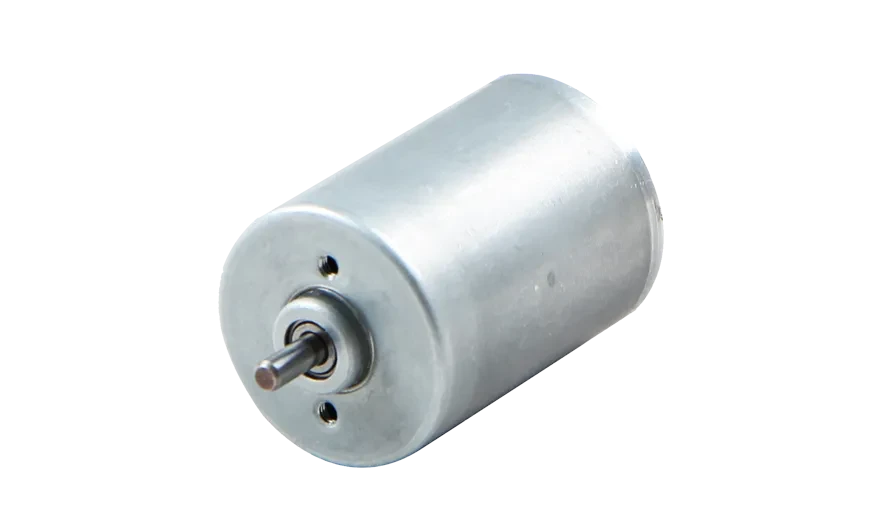

FL28CBLA-IE - Двигатели BLDC со встроенным драйвером
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип обмотки | соединение звездой |
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила (Н) | 5 |
| Макс. осевая сила (Н) | 2 |
| Диэлектрическая прочность | 360VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL28CBLA38-24V-4012A-IE | FL28CBLA48-24V-4524A-IE | |
| Количество полюсов | 8 | 8 |
| Количество фаз | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 |
| Номинальный крутящий момент (мН·м) | 28 | 50 |
| Постоянный крутящий момент (мН·м) | 33.6 | 60 |
| Номинальная скорость (об/мин) | 4000 | 4500 |
| Номинальная мощность (Вт) | 12 | 24 |
| Пиковый крутящий момент (мН·м) | 38.9 | 70 |
| Ток (А) | 1 | 2 |
| Сопротивление (Ом) | 5.7 | 2.5 |
| Индуктивность (мГн) | 2.48 | 1.2 |
| Постоянная крутящего момента (мН·м/А) | 42.8 | 36.2 |
| Обратная ЭДС (Vrms/KRPM) | 3.165 | 2.68 |
| Инерция ротора (г·см²) | 5.8 | 7.3 |
| Длина двигателя (мм) | 38.0 | 48.0 |
| Масса (кг) | 0.095 | 0.12 |
FL28CBLA38-24V-4012A-IE
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 28 |
| Постоянный крутящий момент (мН·м) | 33.6 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 12 |
| Пиковый крутящий момент (мН·м) | 38.9 |
| Ток (А) | 1 |
| Сопротивление (Ом) | 5.7 |
| Индуктивность (мГн) | 2.48 |
| Постоянная крутящего момента (мН·м/А) | 42.8 |
| Обратная ЭДС (Vrms/KRPM) | 3.165 |
| Инерция ротора (г·см²) | 5.8 |
| Длина двигателя (мм) | 38.0 |
| Масса (кг) | 0.095 |
FL28CBLA48-24V-4524A-IE
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 50 |
| Постоянный крутящий момент (мН·м) | 60 |
| Номинальная скорость (об/мин) | 4500 |
| Номинальная мощность (Вт) | 24 |
| Пиковый крутящий момент (мН·м) | 70 |
| Ток (А) | 2 |
| Сопротивление (Ом) | 2.5 |
| Индуктивность (мГн) | 1.2 |
| Постоянная крутящего момента (мН·м/А) | 36.2 |
| Обратная ЭДС (Vrms/KRPM) | 2.68 |
| Инерция ротора (г·см²) | 7.3 |
| Длина двигателя (мм) | 48.0 |
| Масса (кг) | 0.12 |
Электрическое соединение
| Тип | Цвет | Функции |
|---|---|---|
| UL1430 AWG28 | Красный | Vcc |
| Черный | Земля | |
| Зеленый | Направление вращения: CW/CCW | |
| Синий | Регулятор скорости | |
| Белый | Выход тахогенератора |
