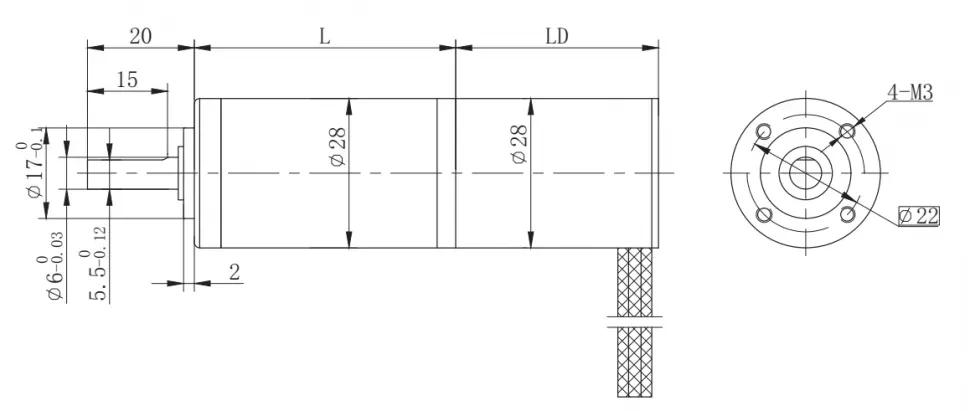

FL28BL-28JN30K - Двигатель BLDC с редуктором

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
руб.

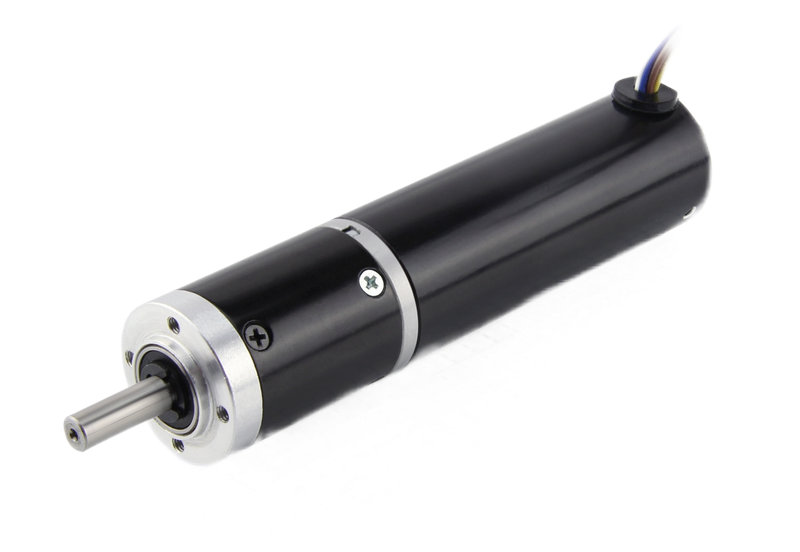

Планетарный двигатель с BLDC-двигателем

Материал зубчатого венца: металл

Модель Диапазон
FL28BL/28JN30K Φ28-дюймовый двигатель, ось давления: 0.3 Нм ~ 3 Нм Планетарный редуктор с внешним диаметром 28 мм, допустимый диапазон нагрузки: 0.3 – 3 Н·м

Схема подключения

U V W Vcc Ha Hb Hc Земля
Зеленый Красный Черный Желтый Синий Оранжевый Коричневый Белый
UL1007 AWG26

Технические характеристики бесщеточного двигателя

Тип Кол-во полюсов Кол-во фаз Ном. напряжение (В) Скорость ХХ (об/мин) Ном. скорость (об/мин) Ном. момент (мН·м) Ном. мощность (Вт) Пик. момент (мН·м) Пик. ток (А) Сопр. (Ом) Индукт. (мГн)
FL28BL38-2460 4 3 24 6000 4350 10 4.5 30 1 19 7.8
FL28BL77-2460 4 3 24 6000 4000 50 20 150 3 4.2 2.2

Технические характеристики бесщеточного мотор-редуктора

FL28BL38-2460 бесщеточный двигатель постоянного тока (LD=38 мм)

Коэффициент уменьшения 3.7 5.2 14 19 27 35 51 71 100 139 189 264 369 516 720
Количество зубчатых передач 1 1 2 2 2 2 3 3 3 3 4 4 4 4 4
Длина (L) мм 29 29 36.1 36.1 36.1 36.1 43 43 43 43 49.9 49.9 49.9 49.9 49.9
Номинальная скорость об/мин 1173 840 311 229 161 124 85 61 44 31 23 17 12 8.4 6
Номинальный крутящий момент Нм 0.033 0.047 0.11 0.15 0.22 0.28 0.37 0.52 0.73 1 1.2 1.7 2.4 3 3
Пиковый крутящий момент Нм 1 1 3.5 3.5 3.5 3.5 7.5 7.5 7.5 7.5 9 9 9 9 9

FL28BL77-2460 бесщеточный двигатель постоянного тока (LD=77 мм)

Коэффициент уменьшения 3.7 5.2 14 19 27 35 51 71 100 139
Количество зубчатых передач 1 1 2 2 2 2 3 3 3 3
Длина (L) мм 29 29 36.1 36.1 36.1 36.1 43 43 43 43
Скорость холостого хода об/мин 1617 1158 429 316 222 171 118 85 60 43
Номинальная скорость об/мин 1080 769 285 210 148 114 78 56 40 2.9
Номинальный крутящий момент Нм 0.17 0.23 0.57 0.77 1.1 1.4 1.9 2.6 3 3
Макс. допустимая нагрузка за короткое время Нм 1 1 3.5 3.5 3.5 3.5 7.5 7.5 7.5 7.5
